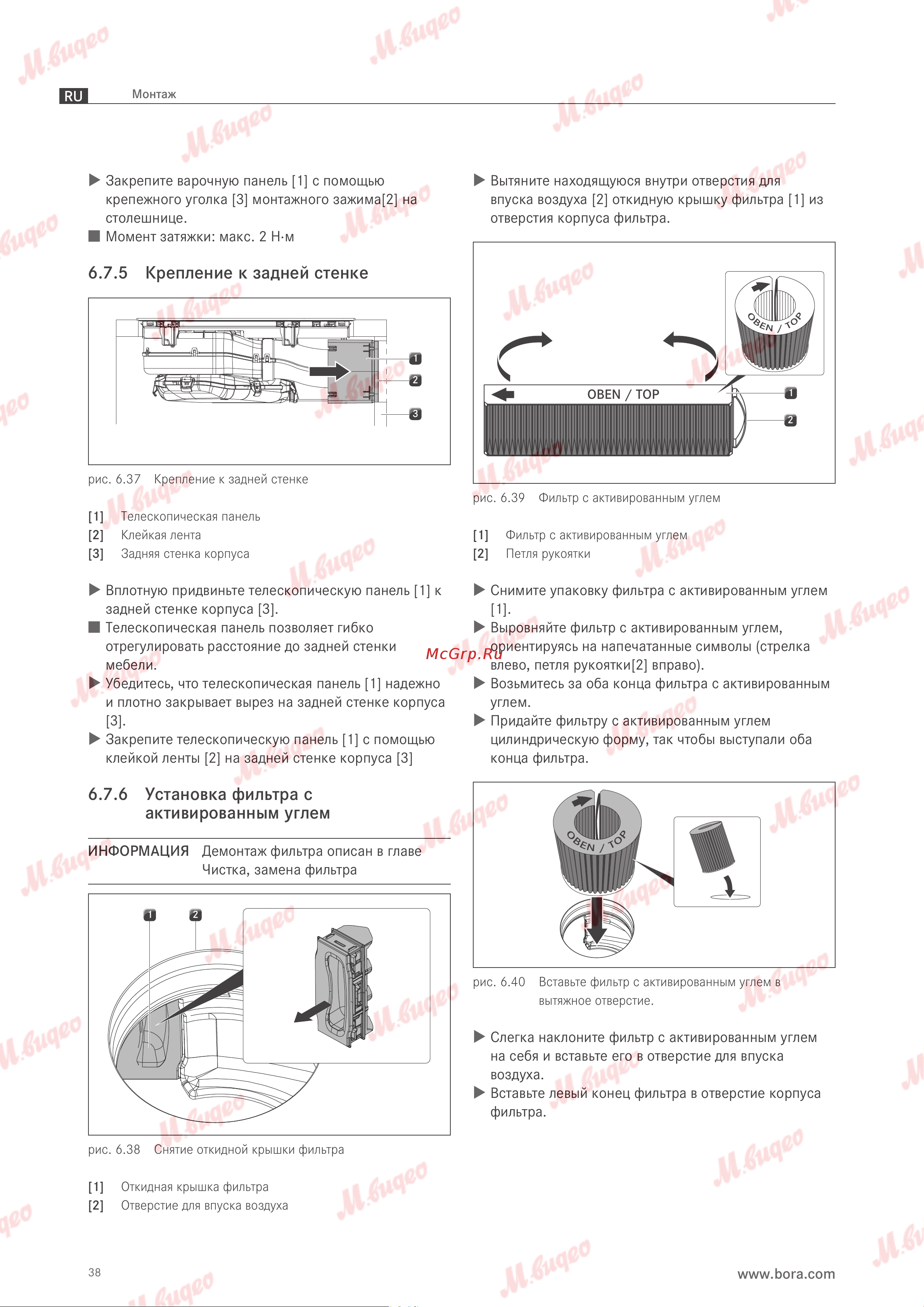

RU
38
Монтаж
www.bora.com
Закрепите варочную панель [1] с помощью
крепежного уголка [3] монтажного зажима[2] на
столешнице.
Момент затяжки: макс. 2 Н·м
6.7.5 Крепление к задней стенке
1
3
2
рис. 6.37 Крепление к задней стенке
[1] Телескопическая панель
[2] Клейкая лента
[3] Задняя стенка корпуса
Вплотную придвиньте телескопическую панель [1] к
задней стенке корпуса [3].
Телескопическая панель позволяет гибко
отрегулировать расстояние до задней стенки
мебели.
Убедитесь, что телескопическая панель [1] надежно
и плотно закрывает вырез на задней стенке корпуса
[3].
Закрепите телескопическую панель [1] с помощью
клейкой ленты [2] на задней стенке корпуса [3]
6.7.6 Установка фильтра с
активированным углем
ИНФОРМАЦИЯ Демонтаж фильтра описан в главе
Чистка, замена фильтра
2
1
рис. 6.38 Снятие откидной крышки фильтра
[1] Откидная крышка фильтра
[2] Отверстие для впуска воздуха
Вытяните находящуюся внутри отверстия для
впуска воздуха [2] откидную крышку фильтра [1] из
отверстия корпуса фильтра.
OBEN / TOP
2
1
рис. 6.39 Фильтр с активированным углем
[1] Фильтр с активированным углем
[2] Петля рукоятки
Снимите упаковку фильтра с активированным углем
[1].
Выровняйте фильтр с активированным углем,
ориентируясь на напечатанные символы (стрелка
влево, петля рукоятки[2] вправо).
Возьмитесь за оба конца фильтра с активированным
углем.
Придайте фильтру с активированным углем
цилиндрическую форму, так чтобы выступали оба
конца фильтра.
рис. 6.40 Вставьте фильтр с активированным углем в
вытяжное отверстие.
Слегка наклоните фильтр с активированным углем
на себя и вставьте его в отверстие для впуска
воздуха.
Вставьте левый конец фильтра в отверстие корпуса
фильтра.
