Монтаж
www.bora.com

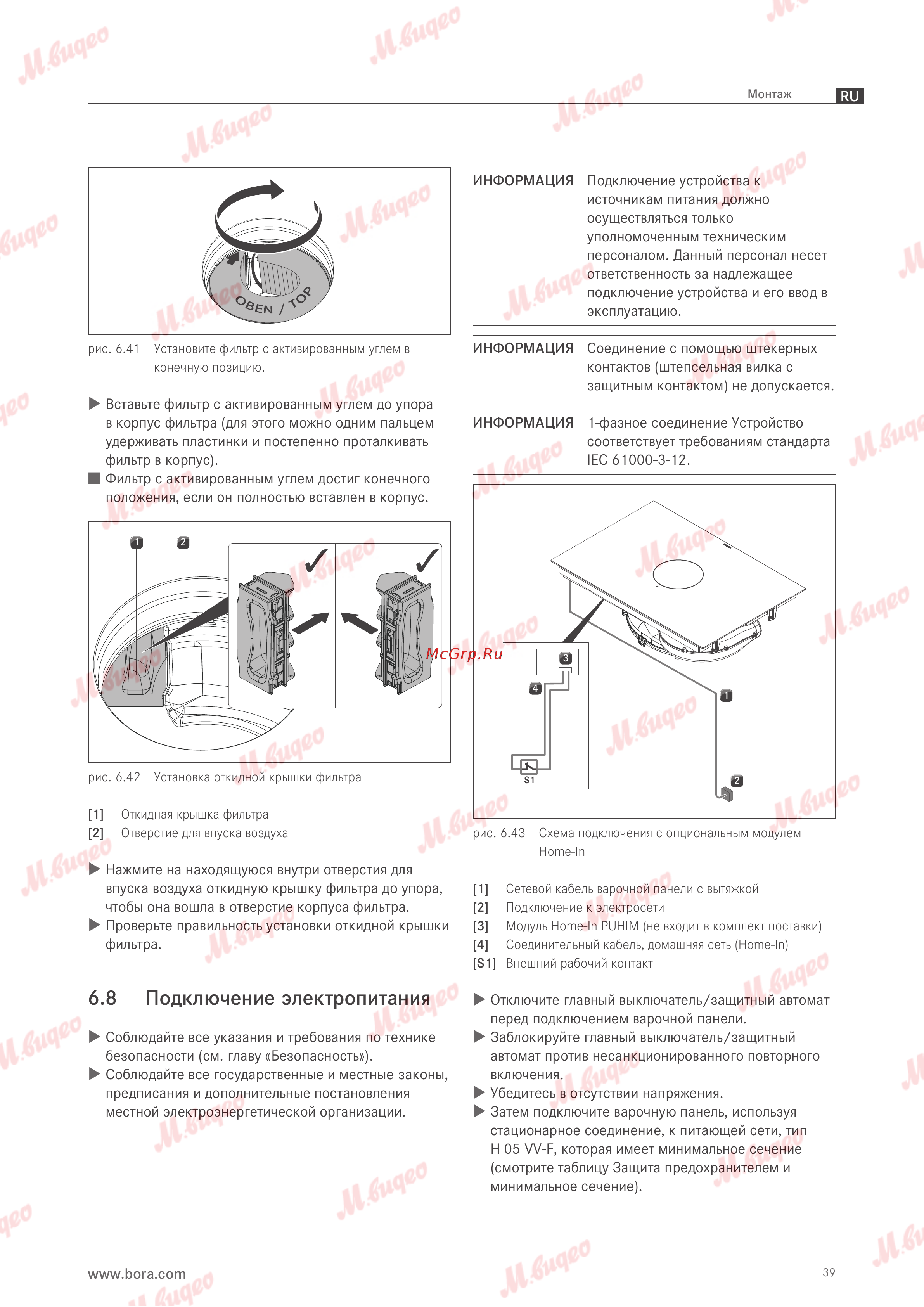

рис. 6.41 Установите фильтр с активированным углем в
конечную позицию.
Вставьте фильтр с активированным углем до упора
в корпус фильтра (для этого можно одним пальцем
удерживать пластинки и постепенно проталкивать
фильтр в корпус).
Фильтр с активированным углем достиг конечного
положения, если он полностью вставлен в корпус.
2
1
рис. 6.42 Установка откидной крышки фильтра
[1] Откидная крышка фильтра
[2] Отверстие для впуска воздуха
Нажмите на находящуюся внутри отверстия для
впуска воздуха откидную крышку фильтра до упора,
чтобы она вошла в отверстие корпуса фильтра.
Проверьте правильность установки откидной крышки
фильтра.
6.8 Подключение электропитания
Соблюдайте все указания и требования по технике
безопасности (см. главу «Безопасность»).
Соблюдайте все государственные и местные законы,
предписания и дополнительные постановления
местной электроэнергетической организации.
ИНФОРМАЦИЯ Подключение устройства к
источникам питания должно
осуществляться только
уполномоченным техническим
персоналом. Данный персонал несет
ответственность за надлежащее
подключение устройства и его ввод в
эксплуатацию.
ИНФОРМАЦИЯ Соединение с помощью штекерных
контактов (штепсельная вилка с
защитным контактом) не допускается.
ИНФОРМАЦИЯ 1-фазное соединение Устройство
соответствует требованиям стандарта
IEC 61000-3-12.
1
2
3
4
рис. 6.43 Схема подключения с опциональным модулем
Home-In
[1] Сетевой кабель варочной панели с вытяжкой
[2] Подключение к электросети
[3] Модуль Home-In PUHIM (не входит в комплект поставки)
[4] Соединительный кабель, домашняя сеть (Home-In)
[S1]
Внешний рабочий контакт
Отключите главный выключатель/защитный автомат
перед подключением варочной панели.
Заблокируйте главный выключатель/защитный
автомат против несанкционированного повторного
включения.
Убедитесь в отсутствии напряжения.
Затем подключите варочную панель, используя
стационарное соединение, к питающей сети, тип
H 05 VV-F, которая имеет минимальное сечение
(смотрите таблицу Защита предохранителем и
минимальное сечение).
