Монтаж

www.bora.com

Подключение Защита

предохранителем

Минимальное

сечение

Подключение к

трехфазной сети

3 x 16 A 2,5 мм

Подключение к

двухфазной сети

2 x 16 A 2,5 мм

Подключение к

однофазной сети

1 x 32 A 4 мм

таблица 6.2 Защита предохранителем и минимальное

сечение

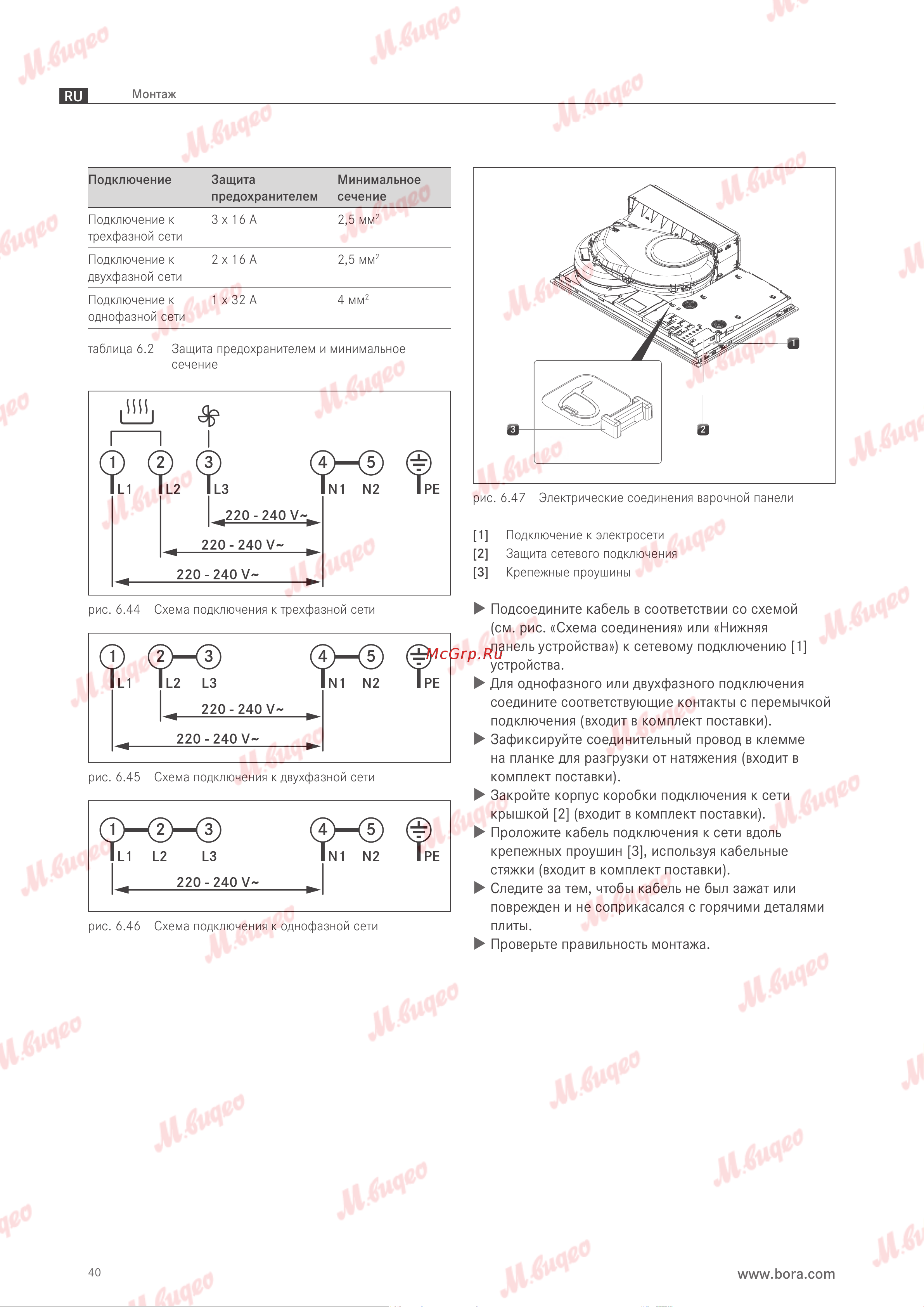

рис. 6.44 Схема подключения к трехфазной сети

рис. 6.45 Схема подключения к двухфазной сети

рис. 6.46 Схема подключения к однофазной сети

рис. 6.47 Электрические соединения варочной панели

[1] Подключение к электросети

[2] Защита сетевого подключения

[3] Крепежные проушины

 Подсоедините кабель в соответствии со схемой

(см. рис. «Схема соединения» или «Нижняя

панель устройства») к сетевому подключению [1]

устройства.

 Для однофазного или двухфазного подключения

соедините соответствующие контакты с перемычкой

подключения (входит в комплект поставки).

 Зафиксируйте соединительный провод в клемме

на планке для разгрузки от натяжения (входит в

комплект поставки).

 Закройте корпус коробки подключения к сети

крышкой [2] (входит в комплект поставки).

 Проложите кабель подключения к сети вдоль

крепежных проушин [3], используя кабельные

стяжки (входит в комплект поставки).

 Следите за тем, чтобы кабель не был зажат или

поврежден и не соприкасался с горячими деталями

плиты.

 Проверьте правильность монтажа.
