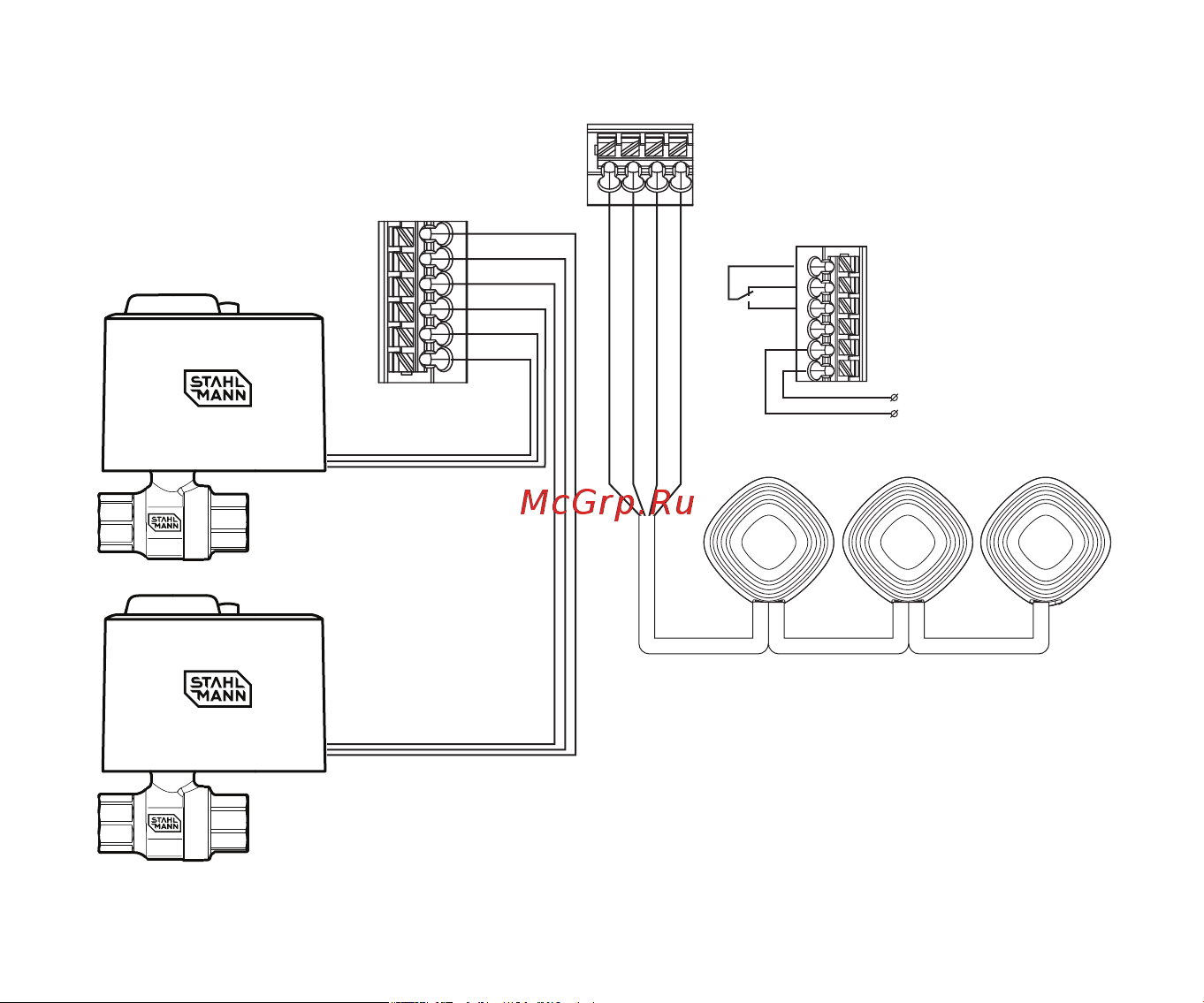

Рис.2 Схема подключения кранов
сэлектроприводом и датчиков протечки
(последовательное подключение скон-
тролем обрыва) к модулю управления
Stahlmann Base
Кран 1
Измерительная жила 1 (красный)
Измерительная жила 2 (зеленый)
Обратная жила 1 (черный)
Обратная жила 2 (желтый)
NC
NO
L
Х4
Х5
N ~230 В, 50 Гц
Черный
Черный
Синий
Синий
Коричневый
Коричневый
Кран 2
