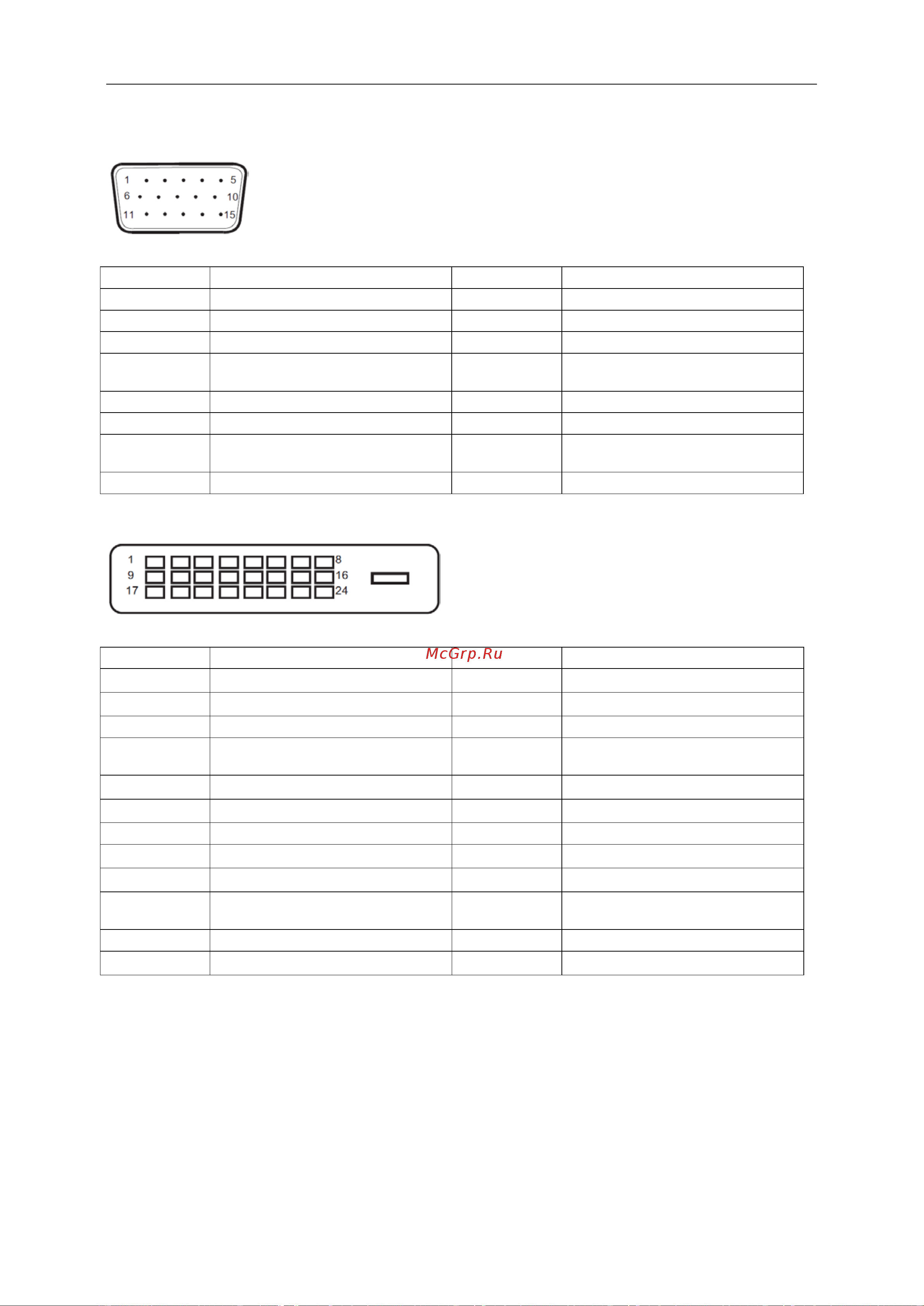

Назначение контактов

15-контактный кабель для передачи сигналов цветного изображения

№ контакта Наименование сигнала № контакта Наименование сигнала

1 Видео-красный 9 +5 В

2 Видео-зеленый 10 Земля

3 Видео-синий 11 Не задействован

4 Не задействован 12

Последовательная передача

DDC-данных

5 Определение кабеля 13 Горизонтальная синхронизация

6 ЗЕМЛЯ-КРАСНЫЙ 14 Вертикальная синхронизация

7 ЗЕМЛЯ-ЗЕЛЕНЫЙ 15

Последовательная

DDC-синхронизация

8 ЗЕМЛЯ-СИНИЙ

24-контактный кабель для передачи сигналов цветного изображения

№ контакта Наименование сигнала № контакта Наименование сигнала

Данные TMDS 2－

Данные TMDS 3＋

2 Данные TMDS 2＋ 14 Питание +5 В

3 Данные TMDS 2/4 экранирование 15 Земля (для +5 В)

Данные TMDS 4－

Определение «горячего»

подключения

5 Данные TMDS 4 + 17

Данные TMDS 0－

6 DDC-синхронизация 18 Данные TMDS 0＋

7 DDC-данные 19 Данные TMDS 0/5 экранирование

8 Не задействован 20 Данные TMDS 5－

Данные TMDS 1－

21 Данные TMDS 5 +

10 Данные TMDS 1 + 22

Экранирование

TMDS-синхронизации

11 Данные TMDS 1/3 экранирование 23 TMDS-синхронизация +

12 Данные TMDS 3－ 24 TMDS-синхронизация -
