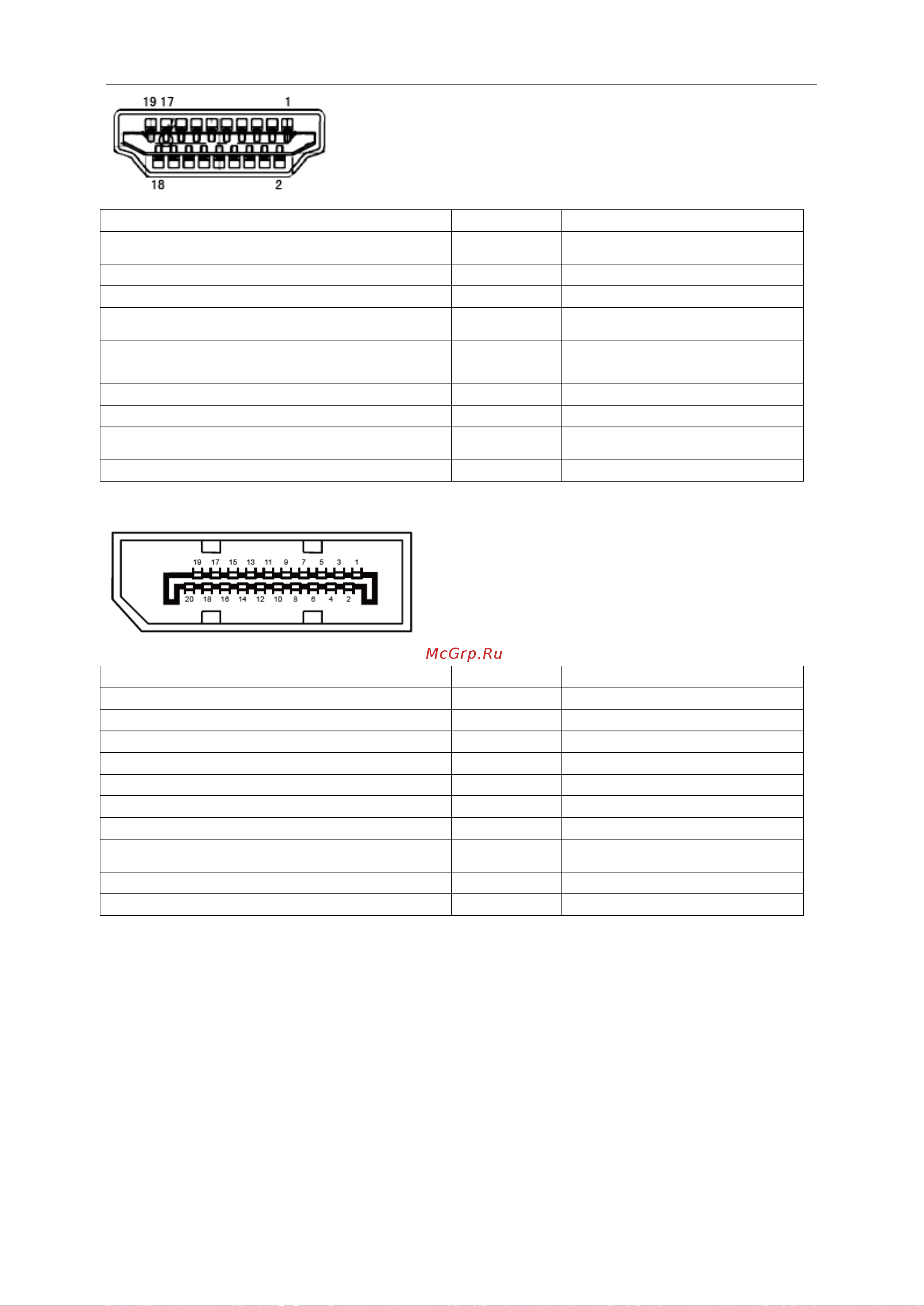

19-контактный кабель для передачи сигналов цветного изображения

№ контакта Наименование сигнала № контакта Наименование сигнала

Данные TMDS 2＋

Экранирование

TMDS-синхронизации

2 Данные TMDS 2 экранирование 12 TMDS-синхронизация

3 Данные TMDS 2 13 CEC

Данные TMDS 1 +

Зарезервировано (не задействован на

устройстве)

Данные TMDS 1 экранирование

SCL

6 Данные TMDS 1 16 SDA

Данные TMDS 0＋

17 Земля DDC/CEC

8 Данные TMDS 0 экранирование 18 Питание +5 В

Данные TMDS 0

Определение «горячего»

подключения

TMDS-синхронизация +

20-контактный кабель для передачи сигналов цветного изображения

№ контакта Наименование сигнала № контакта Наименование сигнала

1 ML_Lane 3 (n) 11 GND

2 GND 12 ML_Lane 0 (p)

ML_Lane 3 (p)

CONFIG1

4 ML_Lane 2 (n) 14 CONFIG2

5 GND 15 AUX_CH(p)

6 ML_Lane 2 (p) 16 GND

ML_Lane 1 (n)

AUX_CH(n)

8 GND 18

Определение «горячего»

подключения

9 ML_Lane 1 (p) 19 Возврат DP_PWR

10 ML_Lane 0 (n) 20 DP_PWR
