Подключение и использование устройства-источника сигналов
Глава 03
Прочтите информацию ниже перед
установкой монитора.
1
Проверьте формы обоих концов кабелей, поставляемых вместе с монитором, а также
проверьте формы и позиции соответствующих портов на мониторе и внешних устройствах.
2
Перед подключением сигнальных кабелей, отсоедините кабели питания для монитора и
внешних устройств от электрической розетки во избежание повреждения устройства от
короткого замыкания или тока перегрузки.
3
После подключения всех сигнальных кабелей, подключите кабели питания для монитора и
внешних устройств к электрической розетке.
4
Прочитайте инструкцию пользователя, чтобы ознакомиться с функциями монитора, мерами
предосторожности и надлежащим использованием перед применением установленного
монитора.
Подключение и использование устройства-
источника сигналов
Выберите способ подключения, наиболее подходящий для вашего исходного устройства.
―
Для разных устройств компоненты, необходимые для подключения, могут быть разными.
―
Наличие портов может отличаться в зависимости от того или иного устройства.

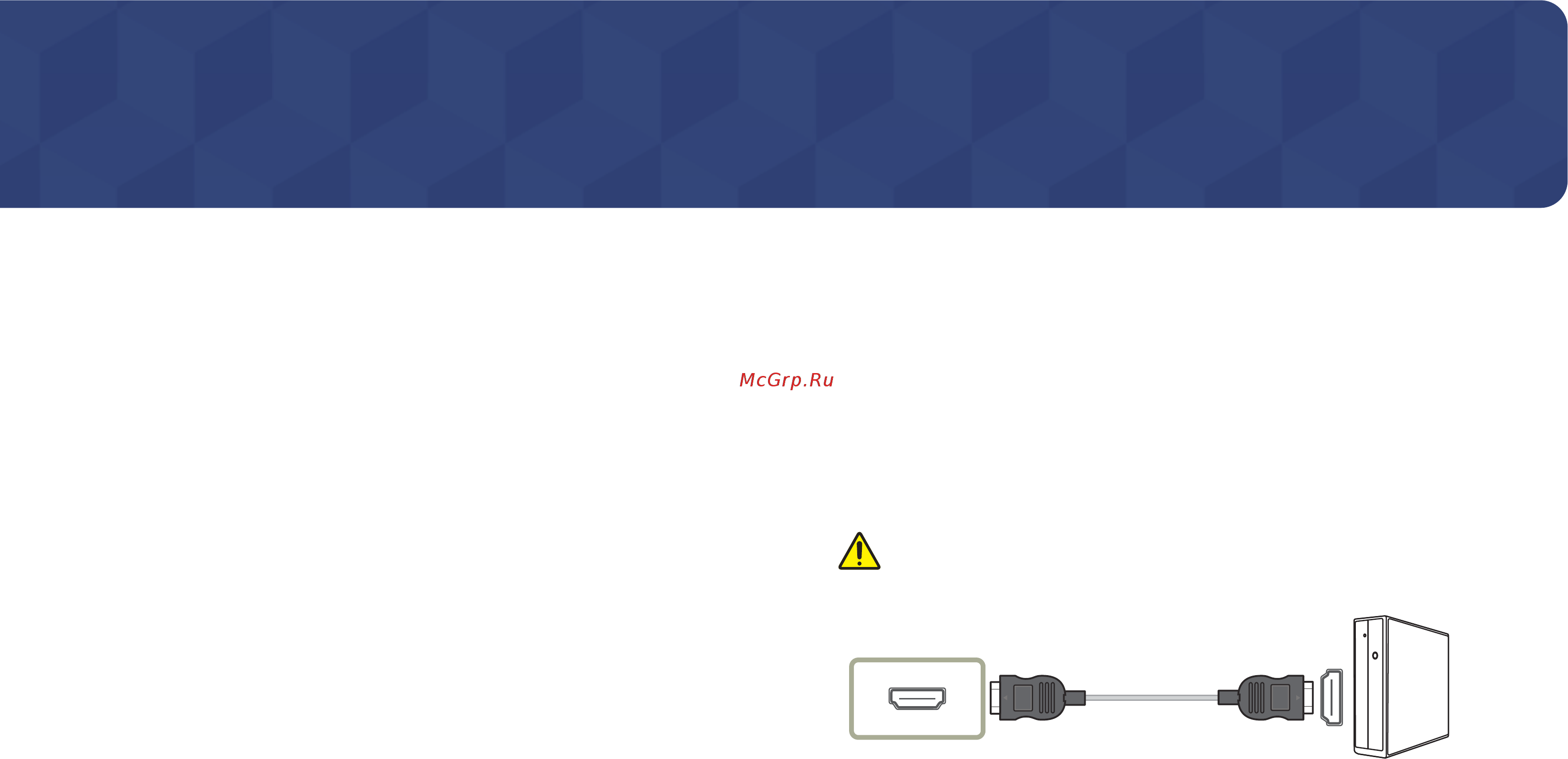

Подключение с помощью кабеля HDMI
Убедитесь, что кабели питания для монитора и внешних устройств, таких как
компьютеры и телевизионные приставки, не подключены к электрической розетке.
HDMI IN
―
Используйте только кабель HDMI, входящий в комплект поставки монитора. При использовании
кабеля HDMI другого производителя качество изображения может ухудшиться. Рекомендуется
кабель марки Samsung.
