9 Знакомство с вашим монитором

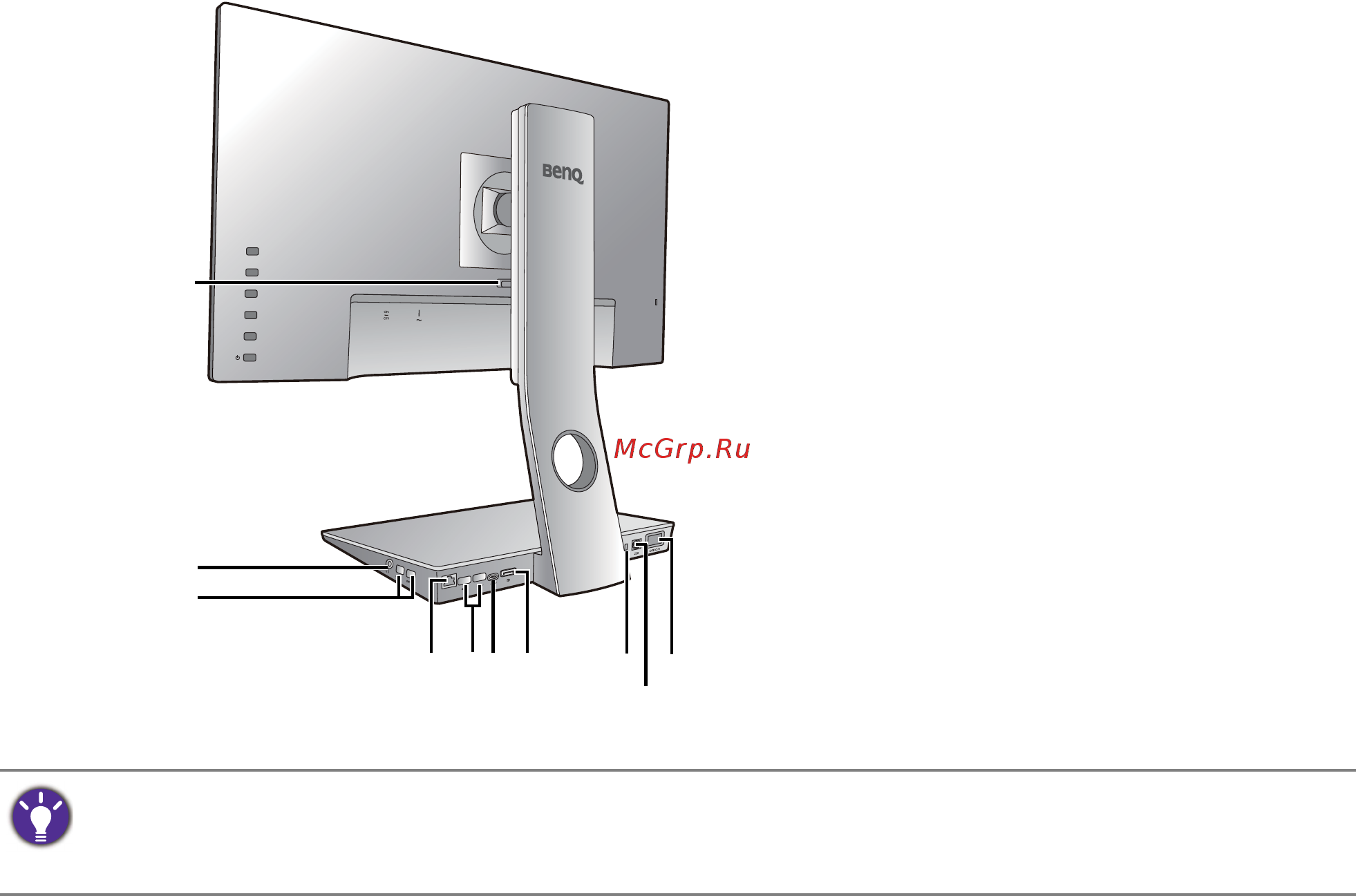

Подключения
Ваш монитор может работать с настольным компьютером, как любые другие
мониторы. Отличие в том, что его основание является мощной док-станцией, к
которой можно быстро и легко подключить ноутбук.
Следующие схемы подключения показаны только для примера. Кабели, не
входящие в комплект поставки вашего устройства, можно купить отдельно.
13. Кнопка быстрого
разъединения
14. Гнездо наушников
15. Разъемы USB 3.0
(нисходящая передача;
подключение
USB-устройств)
16. Разъем LAN (локальная
сеть) (соединитель RJ-45)
17. Разъем USB Type-C
18. Разъем DisplayPort
19. Гнездо замка типа
Kensington
20. Входное гнездо питания
пост. тока (для основания
монитора)
21. Выключатель питания пост.
тока (для основания
монитора)
• Реальная схема может отличаться от показанной в зависимости от модели.
• Показанное здесь изображение может отличаться от изображения модели, поставляемой в
вашу страну.
L
A
N
14
15
16 151718 19 21
13
20
