25

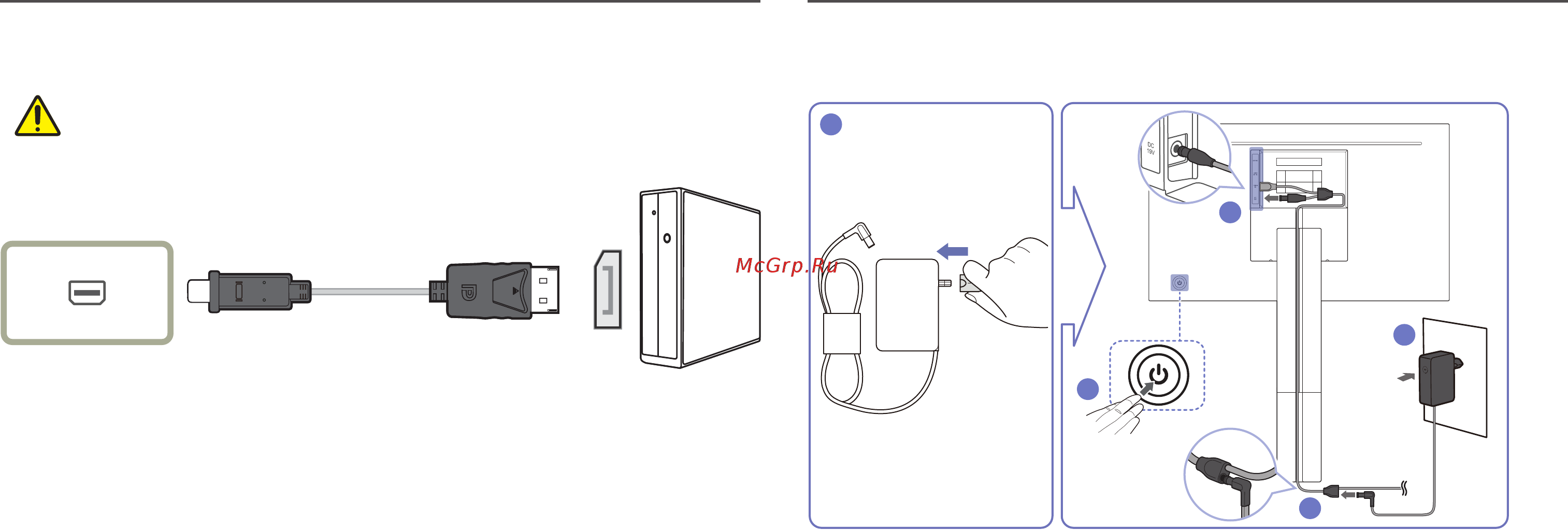

Подключение с использованием кабеля MINI DP
Убедитесь, что кабели питания для изделия и других устройств (например, ПК, ТВ-
приставка и т.д.) удалены.
MINI DP IN
―
S27R75*: Для работы монитора в разрешении 2560 x 1440 и с частотой 144 Гц используйте кабель MINI
DP с поддержкой разрешения 2560 x 1440 при частоте 144 Гц. Убедитесь, что подключенная через
MINI DP видеокарта поддерживает разрешение 2560 x 1440 при частоте 144 Гц.
―
S32R75*: Для работы монитора в разрешении 3840 x 2160 и с частотой 60 Гц используйте кабель MINI
DP с поддержкой разрешения 3840 x 2160 при частоте 60 Гц. Убедитесь, что подключенная через
MINI DP видеокарта поддерживает разрешение 3840 x 2160 при частоте 60 Гц.
Подключение кабеля питания
2
5
4
3
1
1
Подключите разъем питания к адаптеру постоянного/переменного тока.
Не извлекайте вилку питания после сборки.
2
Подключите шнур питания Y кабеля к порту постоянного тока DC 19V на задней панели
устройства.
3
Подключите к размещенному Y кабелю шнур питания или адаптер питания, подключенный к
вилке питания.
4
Подсоедините адаптер постоянного/переменного тока к электрической розетке.
5
Нажмите кнопку JOG на задней панели устройства, чтобы включить его.
―
Входное напряжение будет переключено автоматически.
―
В некоторых регионах установка дополнительной вилки питания не требуется.
