AOC 27" IPS черный Q27P1 [12/0] Подключение монитора

Подключение монитора

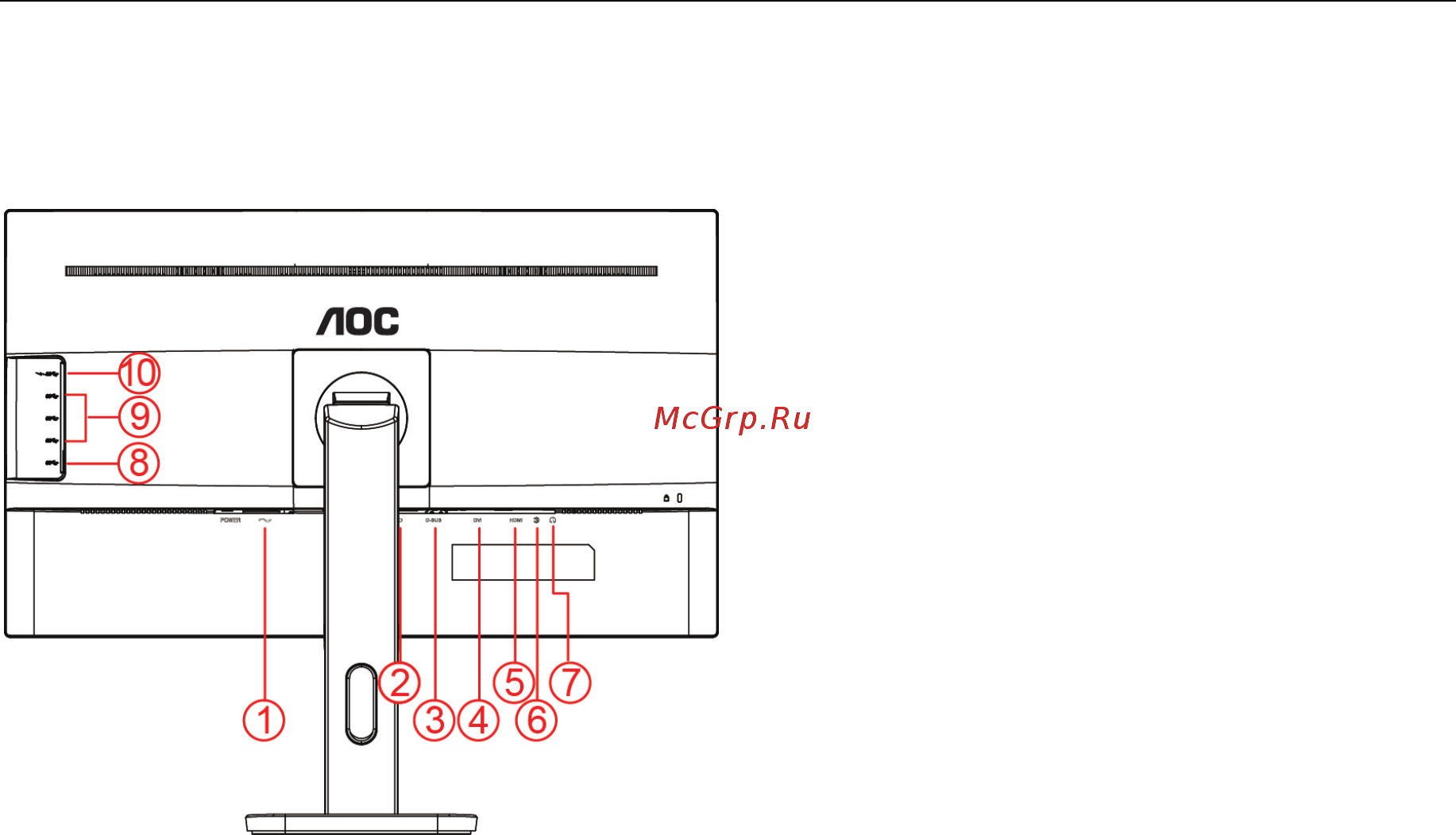

Кабельные разъемы на задней стенке монитора для подключения к компьютеру

1 Электропитание

2 DP

3 Аналоговый вход (кабель 15-контактным гнездом D-Sub)

4 DVI

5 HDMI

6 Аудио вход

7 Выход на наушники

8 Восходящий разъем USB

9 Нисходящий разъем USB

10 Нисходящий разъем USB + быстрая зарядка

Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.

1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.

2 Подсоедините15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а

другойконец – к порту D-Sub компьютера.

3 (Не входит в комплект поставки – необходима видеокарта сHDMI -портом). Подсоедините разъем

наодном концеHDMI -кабеля к задней панели монитора, другой разъем – кHDMI -порту компьютера.

4 (Не входит в комплект поставки – необходима видеокарта сDVI -портом). Подсоедините разъем

наодном концеDVI -кабеля к задней панели монитора, другой разъем – кDVI -порту компьютера.

5 (Не входит в комплект поставки – необходима видеокарта сDP -портом). Подсоедините разъем наодном

концеDP -кабеля к задней панели монитора, другой разъем – кDP -порту компьютера.

6 (Не входит в комплект поставки – необходима видеокарта сUSB -портом). Подсоедините разъем

наодном концеUSB -кабеля к задней панели монитора, другой разъем – кUSB -порту компьютера.

7 (Не входит в комплект поставки – необходима видеокарта сАудио-портом). Подсоедините разъем

наодном конце Аудио-кабеля к задней панели монитора, другой разъем – кАудио-порту компьютера..

8 Включите монитор и компьютер.

9 Поддерживаемые видеоразрешения: через порты VGA, DVI, DP, HDMI.

В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение

не отображается, см. раздел по поиску и устранению неисправностей.
