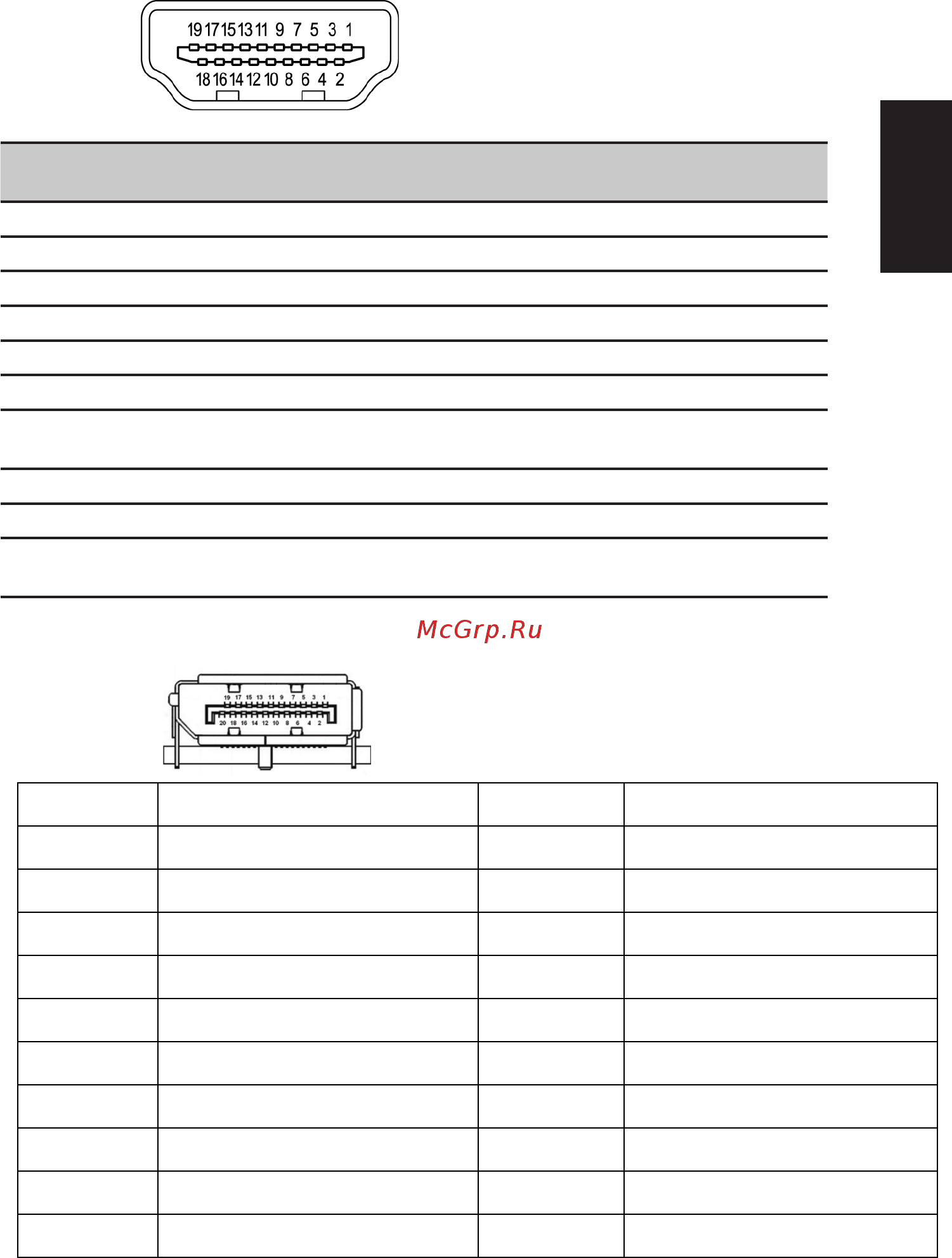

19-контактный сигнальный кабель цветного дисплея

КОНТАКТ

№

Описание

КОНТАКТ

№

Описание

1 TMDS Data2+ 2 TMDS Data2 Shield

3 TMDS Data2- 4 TMDS Data1+

5 TMDS Data1 Shield 6 TMDS Data1-

7 TMDS Data0+ 8 TMDS Data0 Shield

9 TMDS Data0- 10 TMDS Clock+

11 TMDS Clock Shield 12 TMDS Clock-

13 CEC 14

Зарезервировано (не

подключен на устройстве)

15 SCL 16 SDA

17 DDC/CEC Заземление 18 +5V Питание

Определение горячего

подключения

PIN Description PIN Description

1. Lane0(p) 11. GND

2. GND 12. Lane3(n)

3. Lane0(n) 13. Config1

4. Lane1(p) 14. Config2

5. GND 15. AUX_CH (n)

6. Lane1(n) 16. GND

7. Lane2(p) 17. AUX_CH (p)

8. GND 18. Hot Plug Detect

9. Lane3(n) 19. DP Power_Return

10. Lane3(p) 20. DP Power

20-контактный сигнальный кабель цветного дисплея
