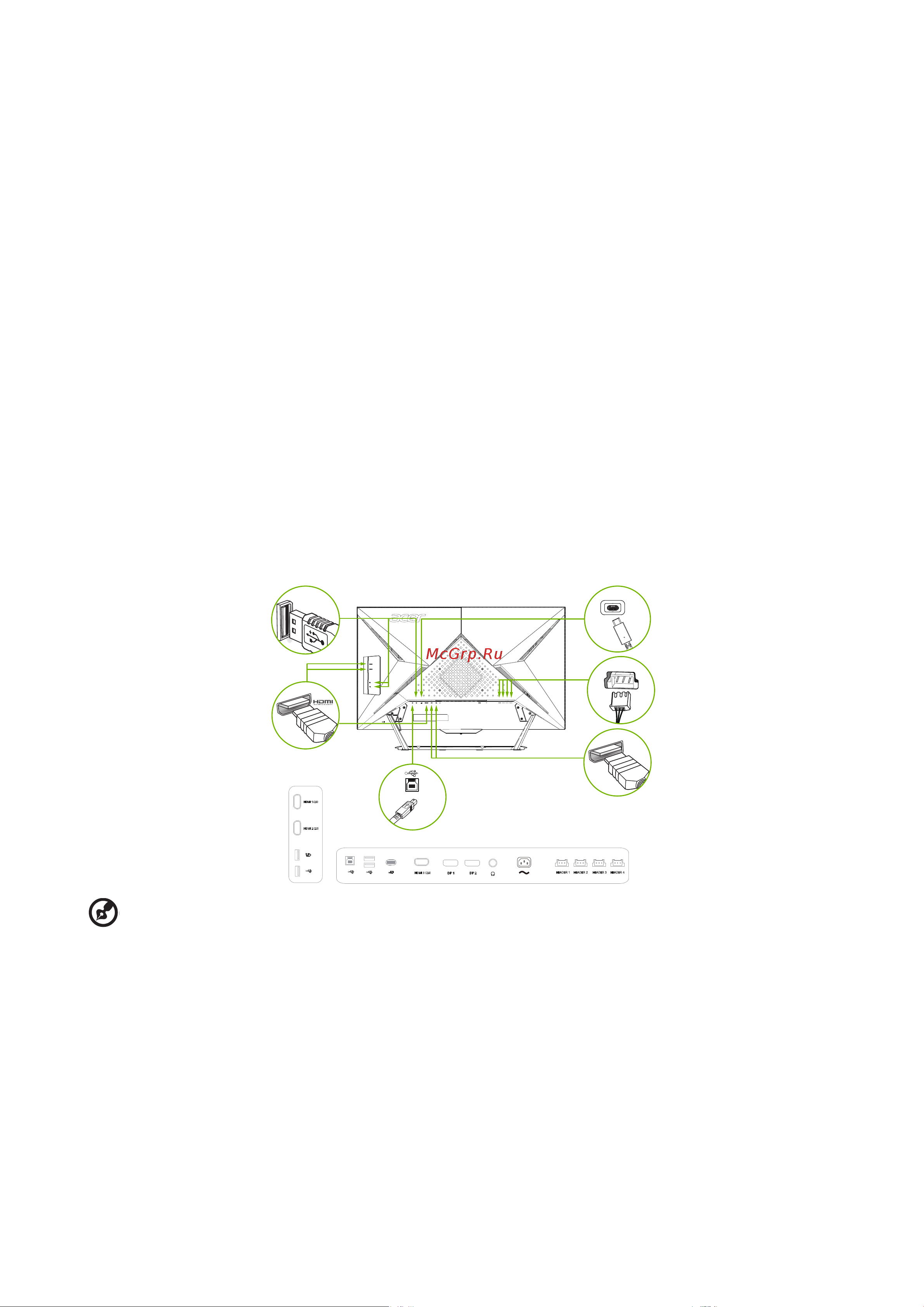

Подключение кабелей

Для подключения монитора к компьютеру выполните указанные ниже действия.

1. Выключите компьютер и выньте шнур питания компьютера из розетки.

2. Подключите один разъем сигнального кабеля к входному разъему HDMI (может

отсутствовать) и (или) DP (может отсутствовать) монитора, а другой разъем

кабеля к выходному разъему HDMI (может отсутствовать) и (или) DP (может

отсутствовать) видеокарты компьютера.

3. Кабель USB Type-C (дополнительная принадлежность, только для моделей с

портом USB Type-C). Подключите один разъем кабеля USB Type C (дополнительная

принадлежность) к компьютеру, а другой разъем — к мобильному устройству.

(Источник питания: 5 В>/3 А, 9 В>/3 А, 15 В>/2 А, 20 В>/1,5 А.)

4. Подключите кабель USB (дополнительная принадлежность)

Подключите кабель USB к порту для быстрой зарядки. (Источник питания: BC1,2

>/1,5 A)

Подключите кабель USB к порту.

5. Дополнительно: подключите один разъем кабеля светодиодного модуля к

компьютеру, а другой – к светодиодной ленте.

6. Подключите кабель питания монитора к разъему питания на задней панели

монитора.

7. Подключите кабели питания компьютера и монитора к ближайшей электрической

розетке.

USB

USB Type C

-----------------------------------------------------------------------------------------------------------

Примечание.

• Аудиовыход предназначен только для моделей с аудиовыходом. Дополнительные

инструкции представлены в руководстве по эксплуатации.

• Процедура подключения светодиодной ленты

Чтобы подключить светодиодную ленту, сначала удалите силиконовую

заглушку.

Если подключение светодиодной ленты не требуется, обязательно установите

силиконовую заглушку.
