AOPEN 27"/VA/1920x1080/165Гц/черный (27HC5RPB) [16/0] Назначение контактов разъема
7

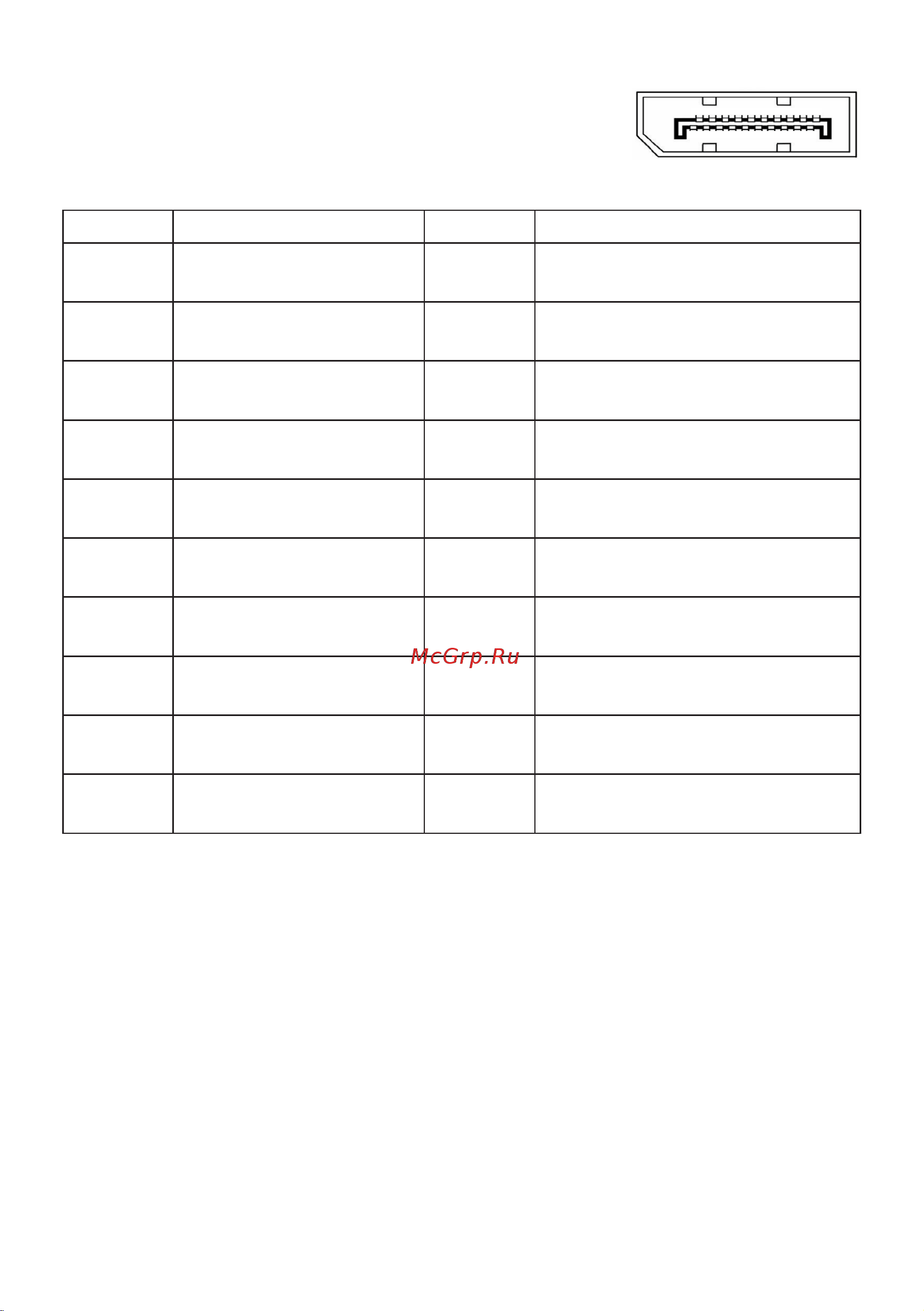

Назначение контактов разъема
20-контактный сигнальный кабель для цветного
дисплея*
Контакт Назначение Контакт Назначение
1.
Фактический сигнал
Канала 0
11. Заземление монитора
2. Заземление монитора 12.
Дополнительный сигнал
Канала 3
3.
Дополнительный
сигнал Канала 0
13.
Резервный (извлечение
протокола)
4.
Фактический сигнал
Канала 1
14.
Резервный (извлечение
протокола)
5. Заземление монитора 15.
Фактический сигнал
дополнительного канала
6.
Дополнительный
сигнал Канала 1
16. Обнаружение сигнала
7.
Фактический сигнал
Канала 2
17.
Дополнительный сигнал
дополнительного канала
8. Заземление монитора 18.
Обнаружение горячего
подключения
9.
Дополнительный
сигнал Канала 2
19. Заземление монитора
10.
Фактический сигнал
Канала 3
20. Питание 3,3 В
* Только для определенных моделей
13579
1113151 719
246810
1214161 820
