AOC 27" IPS серый U2790PQU [11/0] Подключение монитора

Подключение монитора

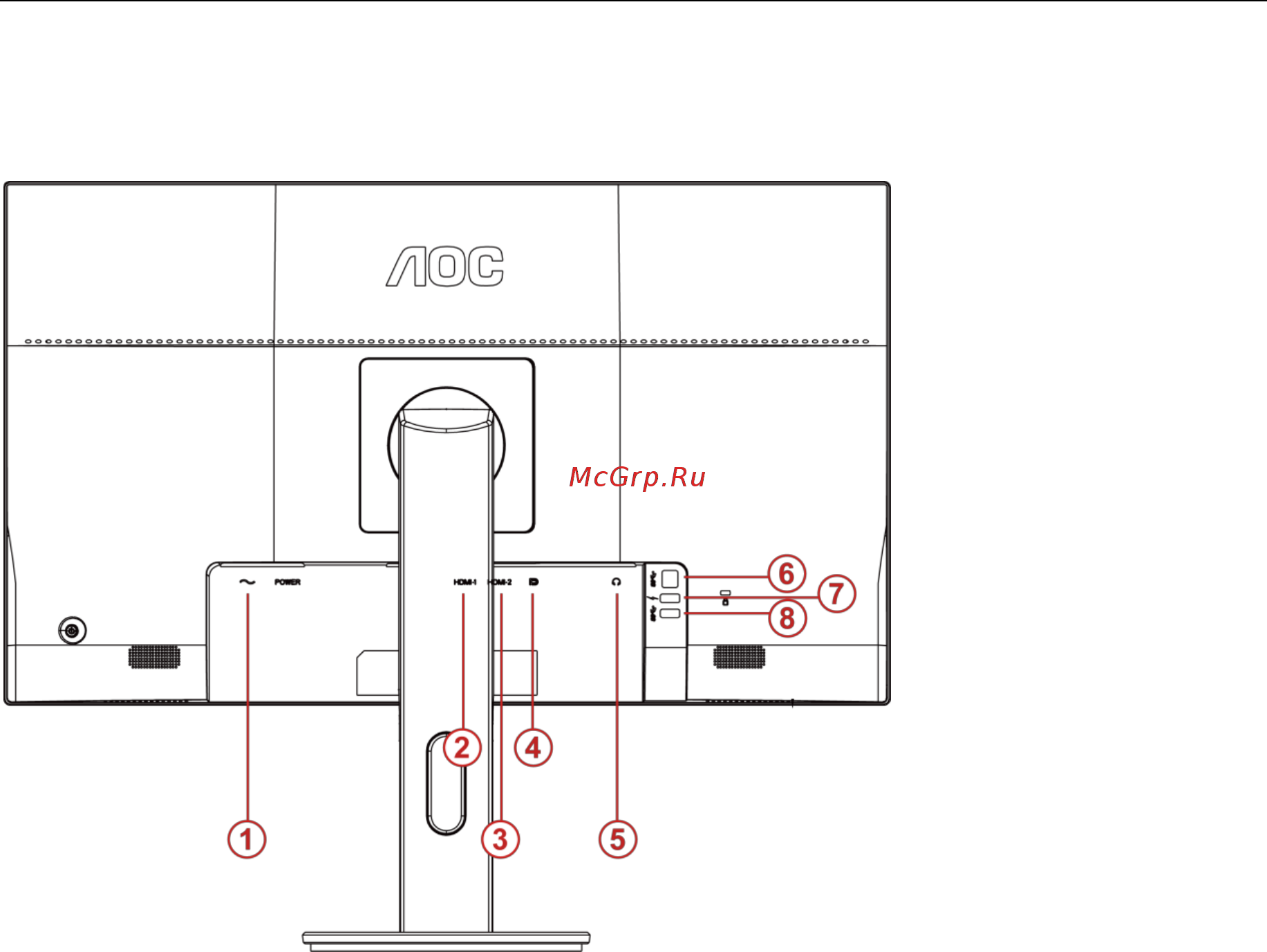

Кабельные разъемы на задней стенке монитора для подключения к компьютеру

1 Электропитание

2 HDMI-1

3 HDMI-2

4 DP

5 Выход на наушники

6 USB3.0-PC(USB Восходящий)

7 Разъем USB 3.0 + быстрая зарядка

8 USB3.0

Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.

1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.

2 (Не входит в комплект поставки – необходима видеокарта сHDMI -портом). Подсоедините разъем наодном

концеHDMI -кабеля к задней панели монитора, другой разъем – кHDMI -порту компьютера.

3 (Не входит в комплект поставки – необходима видеокарта сDP -портом). Подсоединитеразъем на одном конце

DP-кабеля к задней панели монитора, другой разъем – к DP-порту компьютера.

4 Включите монитор и компьютер.

В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение не

отображается, см. раздел по поиску и устранению неисправностей.
