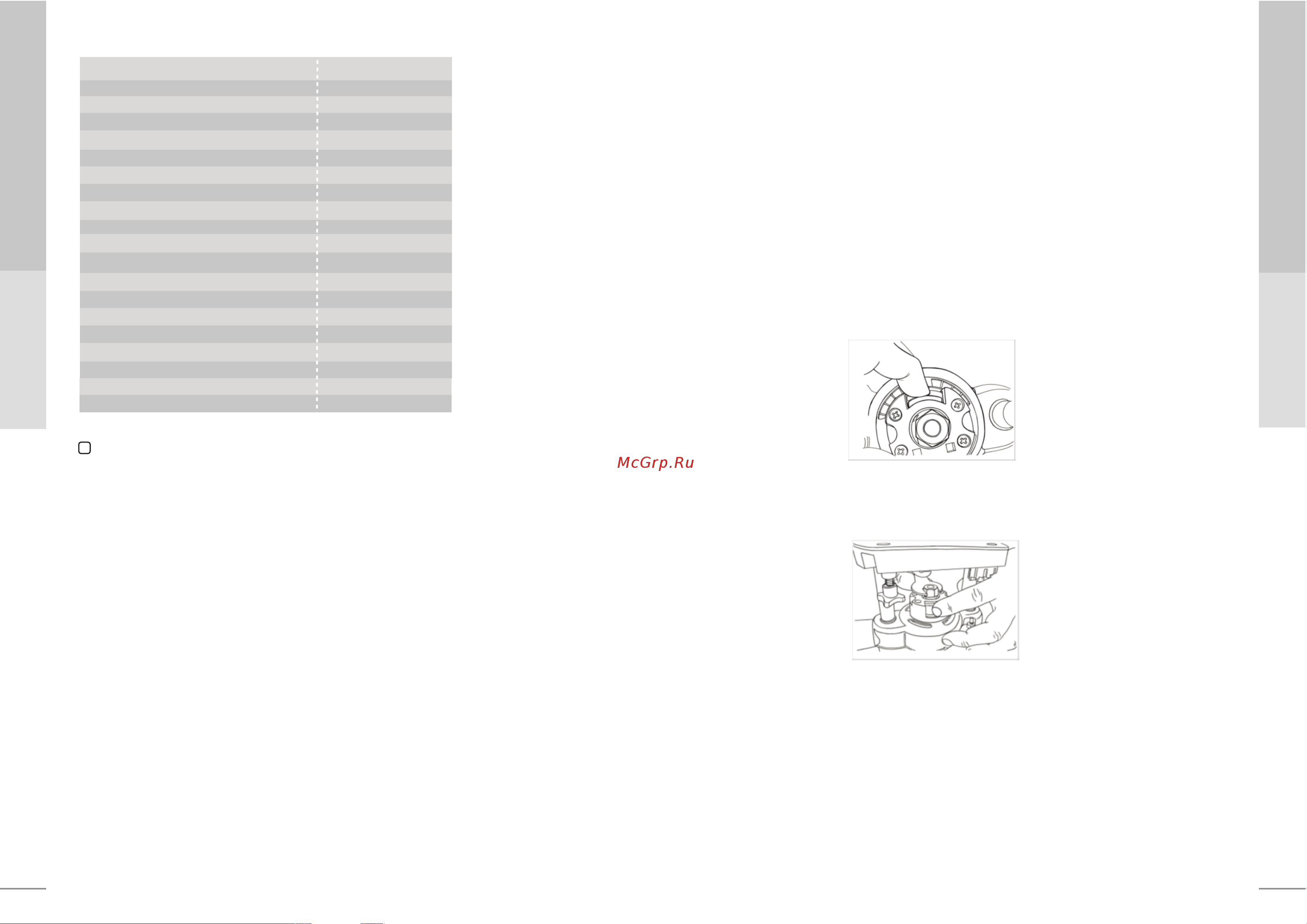

Oasis PF-150 Eco Руководство по эксплуатации онлайн [4/11] 894588

РУЧНОЙ ФРЕЗЕРНЫЙ СТАНОКFORTE TOOLS GMBH

FORTE TOOLS GMBH РУЧНОЙ ФРЕЗЕРНЫЙ СТАННОК

4 5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

Параметры электросети, В/Гц

Мощность, Вт

Частота вращения, об/мин

Материал нижней подошвы

Рабочий ход фрезы, мм

Количество скоростей

Класс защиты

Диаметр цанговых патронов, мм

Уровень звуковой мощности, дБ

Длина кабеля, м

Регулировка оборотов

Регулировка глубины

Плавный пуск

Конденсатор

Быстрая замена щеток

Насадка для подключения пылесоса

Защита от повторного включения

Размеры изделия, мм

Вес, кг*

PF-150 Eco

220/50

1400

16000-30000

алюминий

6 / 8

103

275×160×230

3,55

Все технические параметры измерены в идеальных заводских условиях.

*Указанное в паспорте значение массы и фактическая масса изделия могут отличаться друг от друга. Погрешность может составлять ±10% от

заявленных величин. Данная погрешность никак не влияет на качество работы изделия, его долговечность и надежность.

Указанные технические параметры измерены в идеальных заводских условиях. Производитель

оставляет за собой право менять внешний вид, технические параметры и комплектацию товара

без специального уведомления.

ПОДГОТОВКА УСТРОЙСТВА К РАБОТЕ И ПОРЯДОК РАБОТЫ

Принцип работы

Ручной фрезерный станок состоит из основания и электропривода, которым служит коллекторный

электродвигатель переменного тока, размещенный в пластмассовом корпусе. Корпус соединен с

основанием направляющими колонками, жестко закрепленными в основании. Соединение

колонок с корпусом подвижное, обеспечивающие подъем/опускание фрезы. Подъем привода

фрезы вверх осуществляется за счет разжимного усилия пружин, установленных на колонках в

корпусе привода. Привод фиксируется в необходимом вертикальном положении с помощью

рычага.

Источник питания

Инструмент должен быть подключен к напряжению, соответствующему напряжению, указанному

на заводской табличке. Род тока - переменный, однофазный. В соответствии с европейскими

стандартами инструмент имеет двойную изоляцию и поэтому может быть подключен к незаземлен-

ной розетке.

Порядок работы

Перед началом работы с фрезерной машиной необходимо:

- осмотреть устройство и убедиться в его комплектности и отсутствии внешних повреждений;

- после транспортировки в зимних условиях, перед включением выдержать машину при комнатной

температуре не менее трех часов;

- надежно закрепить обрабатываемый материал;

- установите устройство на ровную поверхность. Отпустите рычаг блокировки и опустите корпус

двигателя так, чтобы он коснулся поверхности. Поднимите рычаг блокировки;

- поверните механизм регулировки против часовой стрелки, перемещайте фиксирующую рейку

вниз до тех пор, пока она не коснется регулировочного болта. Установите указатель на глубину

деления "0";

- нажмите кнопку регулировки вперед, поднимите фиксирующую рейку, чтобы достичь выбранной

глубины. Точная регулировка достигается поворотом фиксирующей рейки (на 1 мм за оборот);

- поверните механизм регулировки по часовой стрелке и надежно закрепите фиксирующую

пластину. Теперь можно задать глубину резки, ослабив кнопки быстрой подачи и опустив корпус до

тех пор, пока он не коснется стопорного болта регулировки стойки фрезы.

ВНИМАНИЕ! Перед установкой фрезы убедитесь, что фрезер выключен и отсоединен от сети.

Установка фрезы

Следите за тем, чтобы размеры цанги патрона и вала фрезы соответствовали. При необходимости

используйте переходные цанги. Переверните инструмент вверх основанием. Закрепите вал, нажав

на кнопку блокировки шпинделя и поверните гайку патрона (если нужно).

Вставьте фрезу в зажимную цангу. Нажмите на фиксатор вала, удерживайте вал неподвижным, с

помощью ключа прочно закрепите фрезу. Цанговые патроны идут в комплекте с фрезером. При

использовании фрезы с хвостовиком меньшего диаметра используйте соответствующие переход-

ные гильзы.

ВНИМАНИЕ! Не опускайте гайку слишком низко это может привести к чрезмерному опусканию

фрезы. Верхнее положение корпуса двигателя можно регулировать, вращая гайку.

Блокировка шпинделя

Удерживайте кнопку блокировки шпинделя, пока Вы не закончите установку/снятие. При установке

вы ослабляете гайку патрона ключом, далее установите цангу нужного диаметра, вставьте фрезу и

затяните гайку патрона;

ВНИМАНИЕ!Никогда не затягивайте гайку патрона, если в нём нет фрезы, в противном случае Вы

можете повредить патрон.
