РУЧНОЙ ФРЕЗЕРНЫЙ СТАНОКFORTE TOOLS GMBH

FORTE TOOLS GMBH РУЧНОЙ ФРЕЗЕРНЫЙ СТАНОК

6 7

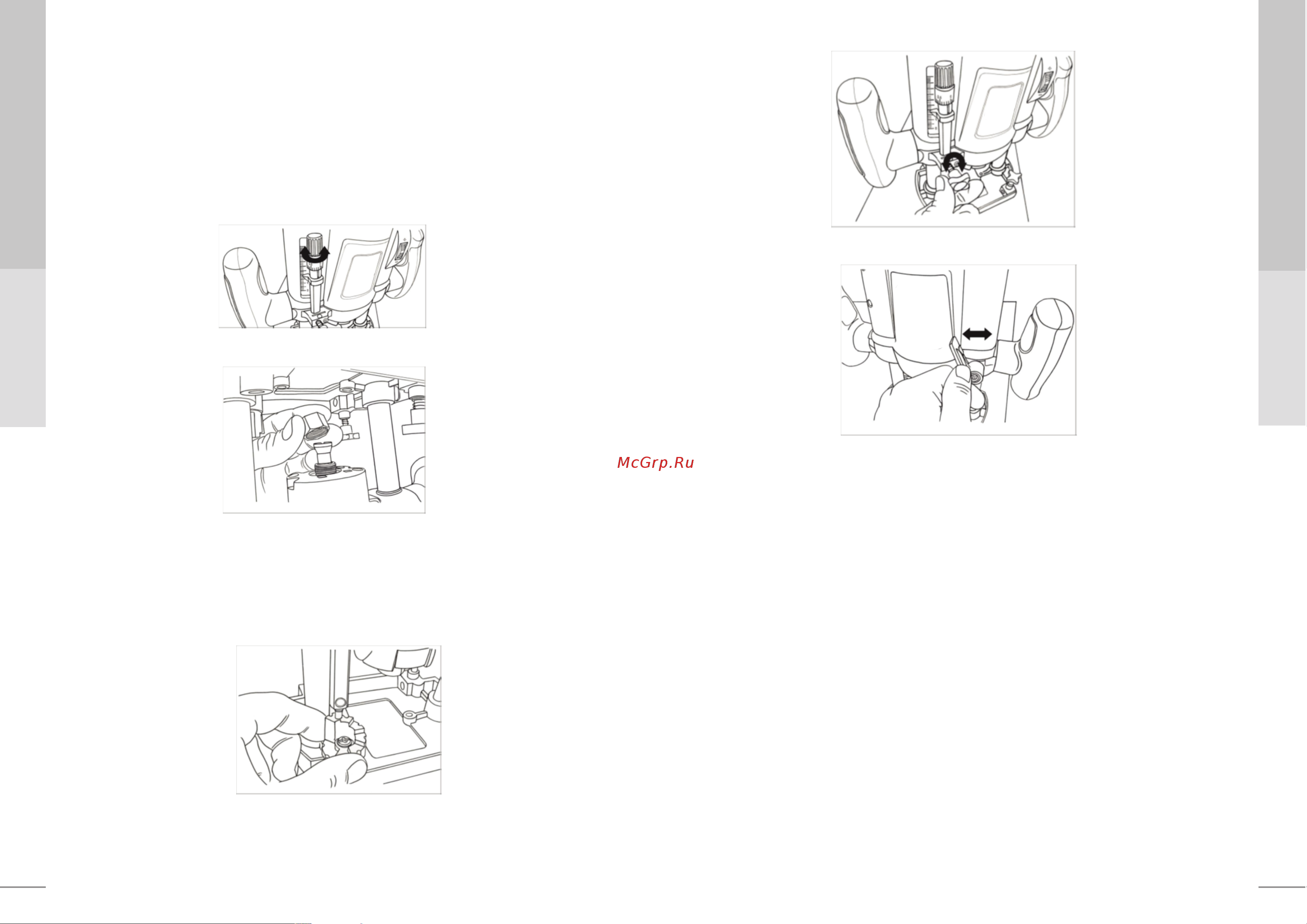

-установите инструмент на изделие и отпустите фиксирующий рычаг;

- протолкните инструмент вниз, пока фреза не коснётся поверхности изделия;

- затяните фиксирующий рычаг;

- глубина фрезерования теперь установлена на 0 мм (запомните величину на шкале глубины);

- поднимите регулятор глубины до нужной глубины фрезерования и затяните фиксатор регулиров-

ки;

- отпустите фиксирующий рычаг и снова проведите инструмент обратно вверх;

- с помощью ручки точной регулировки установите более точную глубину фрезерования (0–10 мм)

- с помощью головки контроля глубины глубину фрезерования можно увеличивать соответственно

на 5 или 10 мм.

Зажим

Поскольку зажим имеет три регулировочных болта - по 0,8 мм на оборот, то без регулировки

зажимной стойки можно установить три различные глубины фрезерования. Чтобы отрегулировать

болты, ослабьте на них шестигранные гайки, а затем затяните регулировочные болты. После

установки регулировочных винтов в выбранное положение затяните гайку для их фиксации.

Фиксатор регулировки

Фиксирующий рычаг

ВНИМАНИЕ! Перед включением ручного фрезерного станка в сеть необходимо проверить

свободный ход выключателя из положения «ВЫКЛ» и обратно. Также необходимо убедиться, что

вал ручного фрезерного станка ничем не зажат.

Для включения зажмите кнопку блокировки и одновременно кнопку пуска. Для продолжительных

работ нажмите на кнопку пуска и затем на кнопку блокировки.

Для выключения отпустите кнопку пуска.

Начало работы

Расположите изделие на обрабатываемой поверхности так, чтобы фреза не касалась ее. Включите

устройство и подождите, пока оно не наберет обороты. Нажмите на рычаг блокировки и медленно

опускайте устройство вниз, пока оно не достигнет заданной глубины. Затем двумя руками

перемещайте устройство вперед.

Регулировка глубины фрезерования

ВНИМАНИЕ! Чрезмерная глубина фрезерования может привести к перегрузке двигателя и

трудностям удержания фрезу по время работы. Глубина фрезерования не должна превышать 15 мм

в один проход при фрезеровании пазов 8 мм-вой фрезой. При фрезеровании пазов глубиной 20 мм

глубина резания фрезы не должна превышать 5 мм за один проход. При фрезеровании пазов на

очень большую глубину при работе выполняйте работу за 2 или 3 прохода с постепенным увеличе-

нием глубины.

Порядок регулировки:

- убедитесь, что маленький стержень в регуляторе глубины выступает приблизительно на 3 мм

(воспользуйтесь ручкой точной регулировки);

- затяните гайку патрона ключом. Для снятия проделайте процедуру установки в обратной

последовательности.

- поверните головку контроля глубины до защелкивания в крайнем верхнем положении непосред-

ственно под регулятором глубины (для установки в ноль).

- отпустите фиксатор регулировки, чтобы регулятор глубины опустился на головку контроля

Точная регулировка

Крепление цанги в патроне

Контроль глубины
