AOC 23.8" VA черный 24B2XDM [35/0] Назначение контактов
33

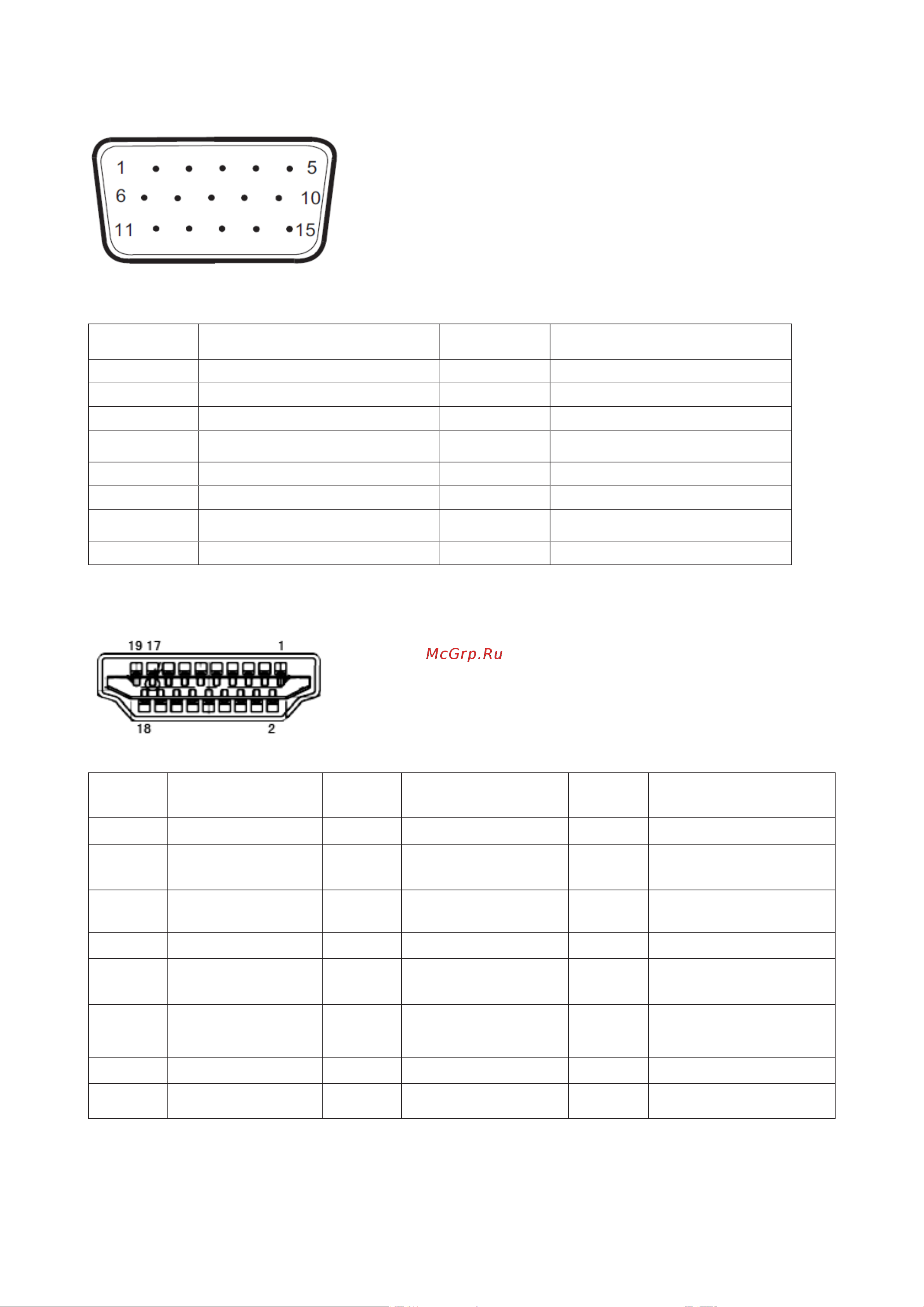

Назначение контактов
15-контактный кабель для передачи сигналов цветного изображения
Номер
контакта
Наименование сигнала
Номер
контакта
Наименование сигнала
1 Видео-красный 9 +5 В
2 Видео-зеленый 10 Земля
3 Видео-синий 11 Не задействован
4 Не задействован 12
Последовательная передача
DDC-данных
5 Определение кабеля 13 Горизонтальная синхронизация
6 ЗЕМЛЯ-КРАСНЫЙ 14 Вертикальная синхронизация
7 ЗЕМЛЯ-ЗЕЛЕНЫЙ 15
Последовательная DDC-
синхронизация
8 ЗЕМЛЯ-СИНИЙ
19-контактный кабель для передачи сигналов цветного изображения
Номер
контакта
Наименование
сигнала
Номер
контакта
Наименование сигнала
Номер
контакта
Наименование сигнала
1. Данные TMDS 2+ 9. Данные TMDS 0- 17. Земля DDC/CEC
2.
Данные TMDS 2
экранирование
10. TMDS-синхронизация + 18. Питание +5 В
3. Данные TMDS 2- 11.
Экранирование TMDS-
синхронизации
19.
Определение «горячего»
подключения
4. Данные TMDS 1+ 12. TMDS-синхронизация -
5.
Данные TMDS 1
экранирование
13. CEC
6. Данные TMDS 1- 14.
Зарезервировано
(не задействован на
устройстве)
7. Данные TMDS 0+ 15. SCL
8.
Данные TMDS 0
экранирование
16. SDA
