Acer Nitro 34" IPS черный XV342CKPbmiipphzx [17/0] Назначение контактов разъема
6

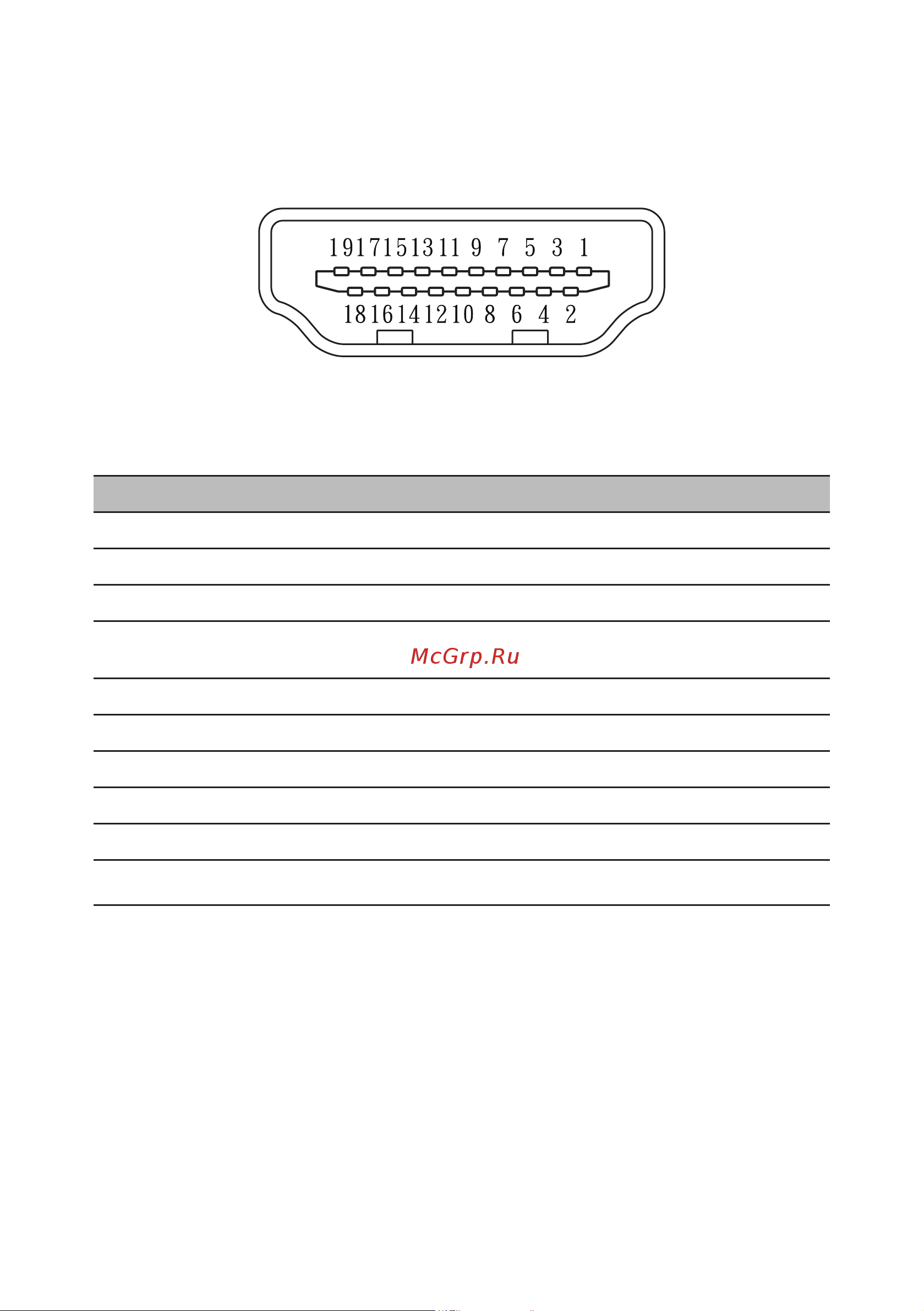

Назначение контактов разъема
19-контактный сигнальный кабель цветного дисплея
КОНТАКТ № Описание КОНТАКТ № Описание
1 Данные TMDS 2+ 11 Экран тактовой частоты TMDS
2 Данные TMDS 2 экран 12 TMDS тактовая частота-
3 Данные TMDS 2- 13 CEC
4 Данные TMDS 1+ 14
Последовательно передаваемые
данные DDC
5 Данные TMDS 1 экран 15 SCL
6 Данные TMDS 1- 16 SDA
7 Данные TMDS 0+ 17 Заземление DDC/CEC
8 Данные TMDS 0 экран 18 Питание +5B
9 Данные TMDS 0- 19 Определение подключения
10 TMDS тактовая частота+
