![Samsung Odyssey G5 27" черный LS27AG502NIXCI [25/0] Аккуратное размещение подключенных кабелей](/img/pdf.png)
Samsung Odyssey G5 27" черный LS27AG502NIXCI [25/0] Аккуратное размещение подключенных кабелей
25
Аккуратное размещение подключенных кабелей
―
См. раздел «Подсоединение подставки (P.11)», чтобы узнать больше о том, как упорядочить кабели для модели S49AG95*N.
S27AG50* / S32AG50* / S27AG52* / S32AG52*
1
1
1
2

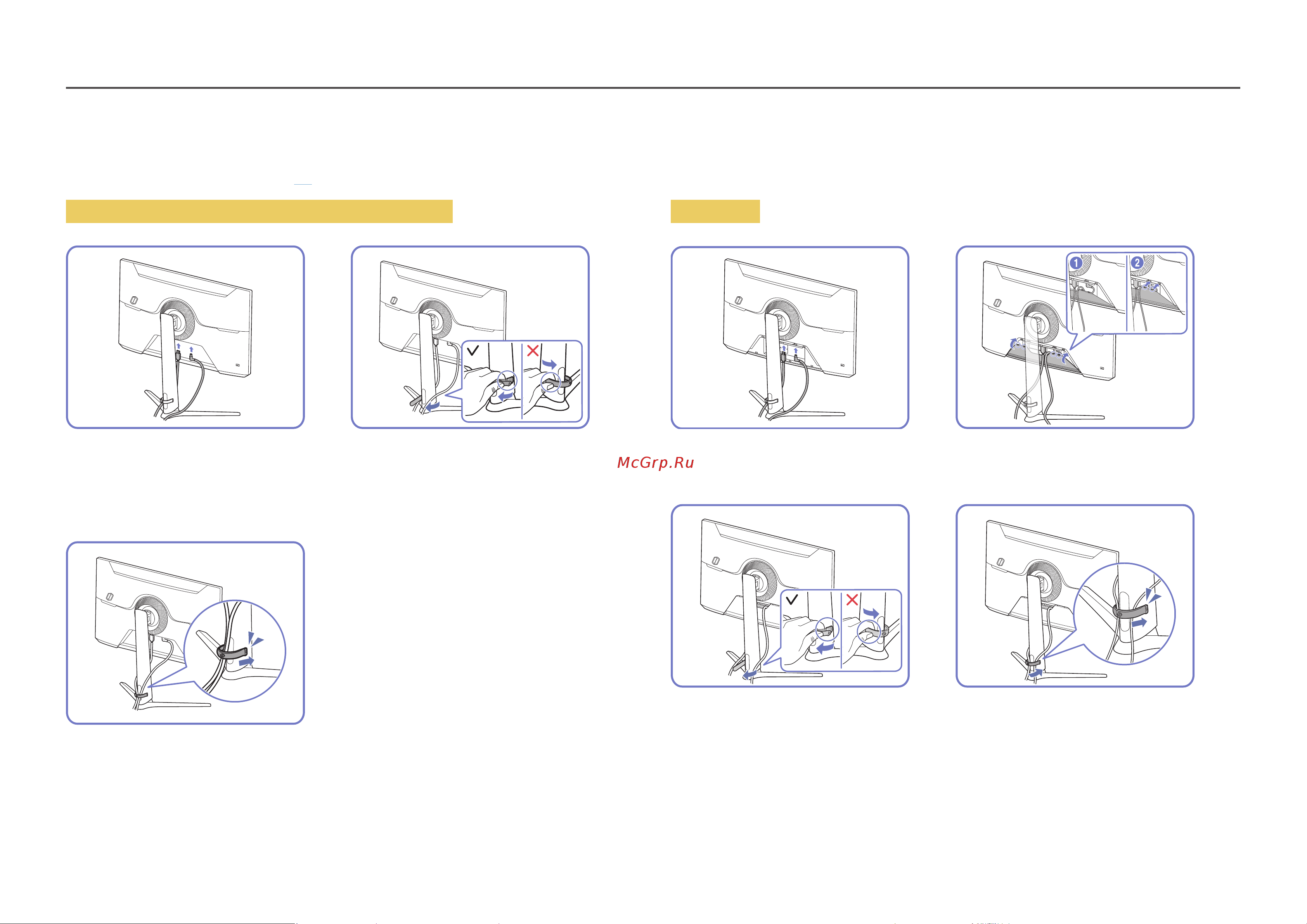

Подключите соответствующие кабели. Потяните правый конец КАБЕЛЯ ПОДСТАВКИ-
ДЕРЖАТЕЛЯ, чтобы извлечь его из подставки.
Если потянуть за левый конец КАБЕЛЯ
ПОДСТАВКИ-ДЕРЖАТЕЛЯ с применением
силы, можно его повредить.
1
3
Для закрепления кабелей поместите их в
кабельный держатель на подставке (КАБЕЛЬ
ПОДСТАВКИ-ДЕРЖАТЕЛЯ), как показано на
рисунке.
Сборка завершена.
S28AG70*
1
1 2
Подключите соответствующие кабели. Расположите кабели, учитывая сгибаемость,
и извлеките кабели из НИЖНЕЙ КРЫШКИ
ЗАДНЕЙ ПАНЕЛИ.
1
3
1
4
Потяните правый конец КАБЕЛЯ ПОДСТАВКИ-
ДЕРЖАТЕЛЯ, чтобы извлечь его из подставки.
Если потянуть за левый конец КАБЕЛЯ
ПОДСТАВКИ-ДЕРЖАТЕЛЯ с применением
силы, можно его повредить.
Для закрепления кабелей поместите их в
кабельный держатель на подставке (КАБЕЛЬ
ПОДСТАВКИ-ДЕРЖАТЕЛЯ), как показано на
рисунке.
Сборка завершена.
