Подключение разъемов передней панели

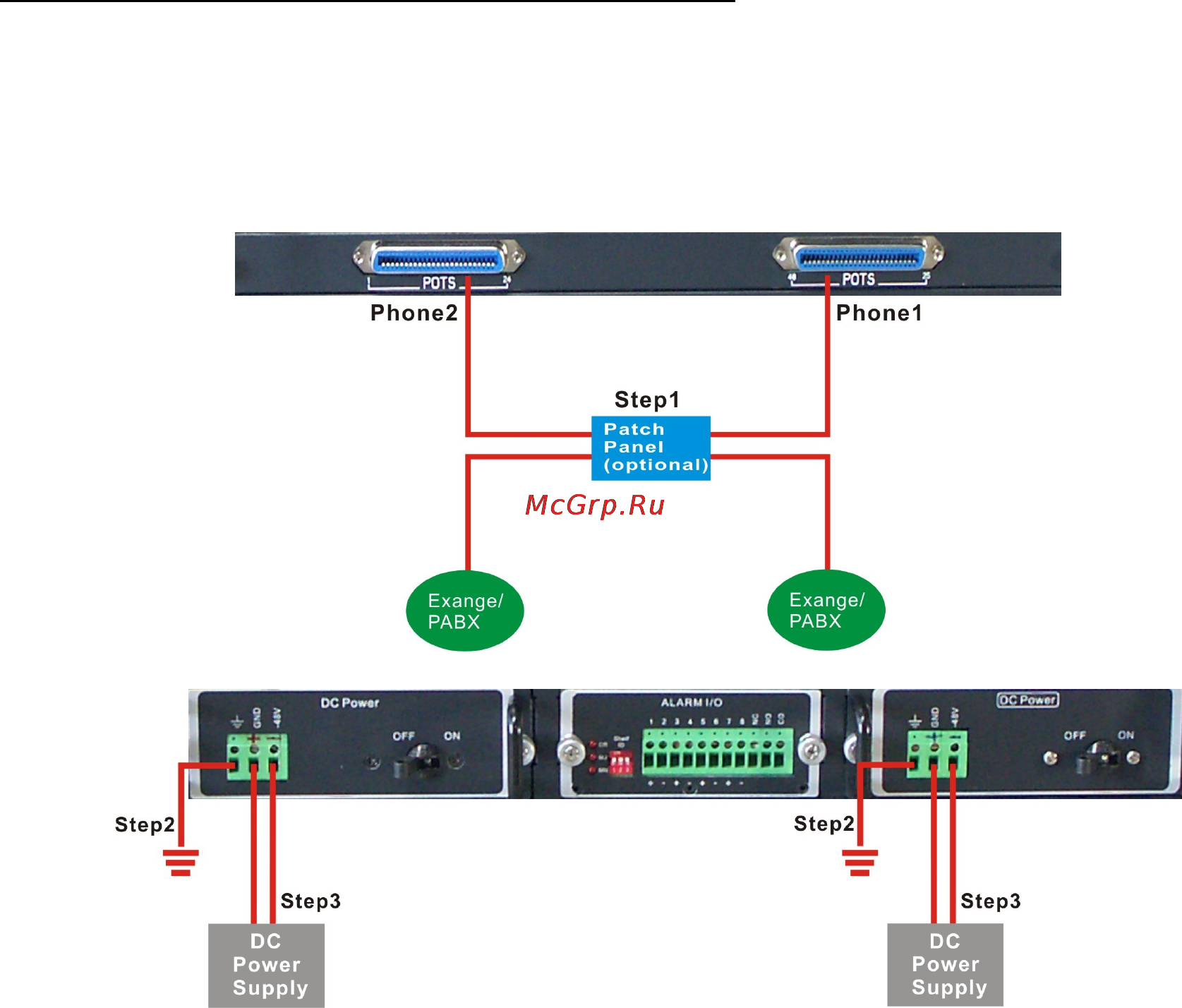

На следующем рисунке показано подключение разъемов передней панели DAS-4192

и сплиттерного модуля DAS-4192-40:

Шаг 1: Подключите разъем телефонной линии к сплиттерному модулю DAS-

4192-40 (phone), 50-контактный разъем centronic к оборудованию

внутренней АТС (Exchange/PBX), используя кабель telco.

Шаг 2: Заземлите DAS-4192, подключив заземляющий провод.

Шаг 3: Подключите кабель питания к устройству и к розетке сети.
