2
Шаг 3 – Подключение кабеля питания
переменного тока
Пользователи могут подключить кабель
питания переменного тока к электрической
розетке (желательно заземленной и
защищенной от перепадов напряжения) и к
резервному источнику питания коммутатора.

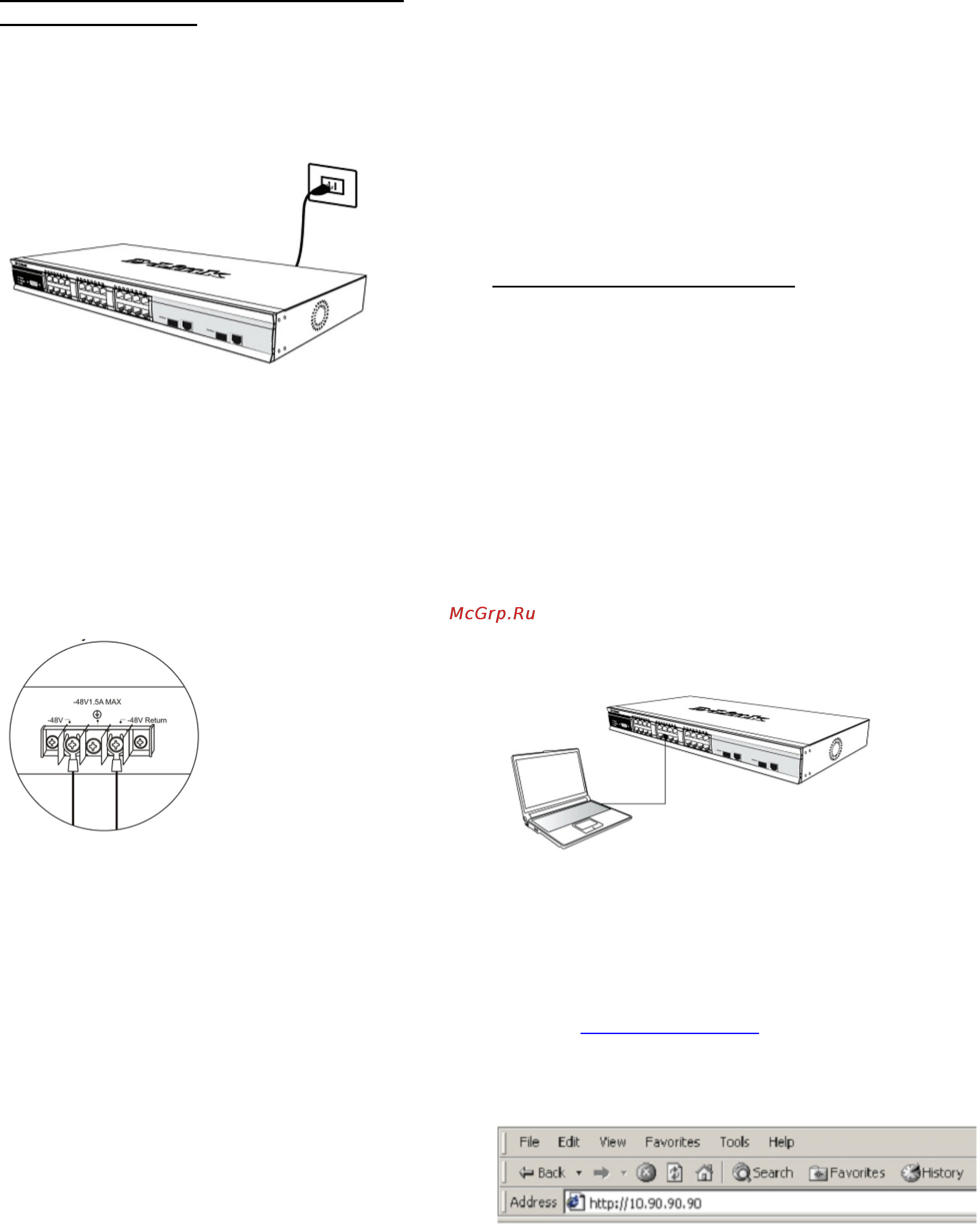

Рисунок 4. Подключение питания к розетке
Сбой питания
В случае сбоя питания коммутатор должен
быть отключен. При восстановлении питания
включите коммутатор снова.
Подключение кабелей питания
постоянного тока к коммутатору
Следуйте инструкциям ниже для подключения
коммутатора к источнику питания постоянного
тока.
Рисунок 5. Разъемы питания,
подключенные к соединительному узлу
Надежно подключите разъемы питания к
отрицательному и положительному контактам
на монтажной схеме.
· Отрицательный полюс (-) подключите к
коннектору -48V.
· Положительный полюс (+) подключите к
коннектору -48V Return.
· При наличии, заземляющий провод
можно закрепить к центральной мачте.
· Закрепите разъемы винтами для
надежного соединения.
Функции управления
Системой можно управлять локально через
консольный порт на передней панели, либо
удаленно, используя Telnet. Пользователь
также может управлять коммутатором через
Web-интерфейс посредством Web-браузера.
Каждому коммутатору должен быть назначен
IP-адрес, который используется для
взаимодействия с сетевым менеджером
SNMP или другими приложениями TCP/IP
(например, BOOTP, TFTP). IP-адрес
коммутатора по умолчанию - 10.90.90.90.
Пользователи могут изменить IP-адрес
коммутатора по умолчанию для соответствия
схеме адресации сети.
Web-интерфейс управления
После успешной установки можно настроить
коммутатор, графическое отображение
статистики и следить за состоянием
индикаторов на передней панели с помощью
Web-браузера, такого как Netscape Navigator
(версии 6.2 и выше) или Microsoft® Internet
Explorer (версии 5.0 и выше). Оборудование,
необходимое для начальной настройки
устройства через Web-интерфейс:
· ПК с разъемом RJ-45 Ethernet
· Стандартный кабель Ethernet
Шаг 1
Подключите кабель Ethernet к любому порту на
передней панели коммутатора и к порту
Ethernet на ПК.
Рисунок 6. Подключение к конечным узлам
с помощью Ethernet-кабеля
Шаг 2
Для начала управления коммутатором,
откройте браузер, который установлен на
компьютере и введите IP-адрес устройства в
формате http://xxx.xxx.xxx.xxx
, где xxx – число
между 1-255. Если необходим доступ к
устройству на первое время введите IP-адрес
по умолчанию 10.90.90.90, и нажмите Enter.
Рисунок 7. Введите IP-адрес 10.90.90.90 в
Web-браузер
