RU
3
35

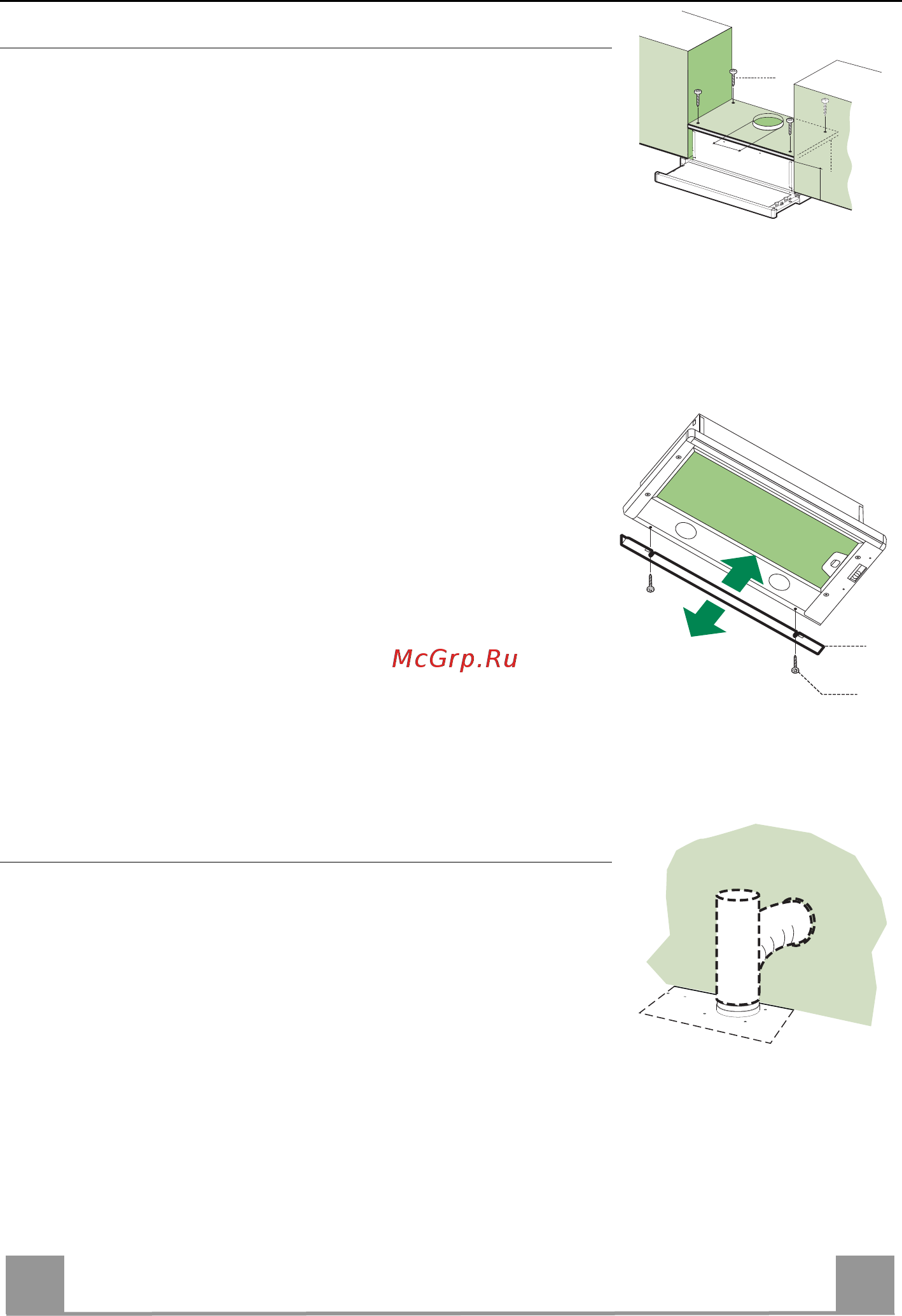

УСТАНОВКА
Сверление опорной плиты и установка вытяжки
КРЕПЛЕНИЕ ВИНТАМИ
• Опорная плита вытяжки должна выступать на 135 мм
меньше по сравнению с нижним уровнем полок.
• Просверлить ø 4,5 мм опору, используя входящий в ком-
плект шаблон сверления.
• Сделать в опорной плите отверстие ø 150 мм, используя
входящий в комплект шаблон сверления.
• Закрепить входящими в комплект 4 винтами 12a (4,2 x
44,4).
12a
135
150
ЗАТВОРНЫЙ ПРОФИЛЬ
• Пространство между краем вытяжки и задней стеной мо-
жет быть закрыто прилагаемым в комплекте профилем 20
и соответствующими винтами 12b.
20
12b
Соединения
ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ
Для установки всасывающей вытяжки соединить ее с выпу-
скной трубой жесткой или гибкой трубкой диаметром 150
мм, тип которой может выбрать монтажник.
• Закрепить трубку соответствующими трубными зажима-
ми. Необходимый крепежный материал не входит в ком-
плект.
• Вынуть фильтры от запахов на активном угле
ø 150
