Руководство по установке и настройке видеодомофонов UNIT FHD

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

⌂

 Содержание

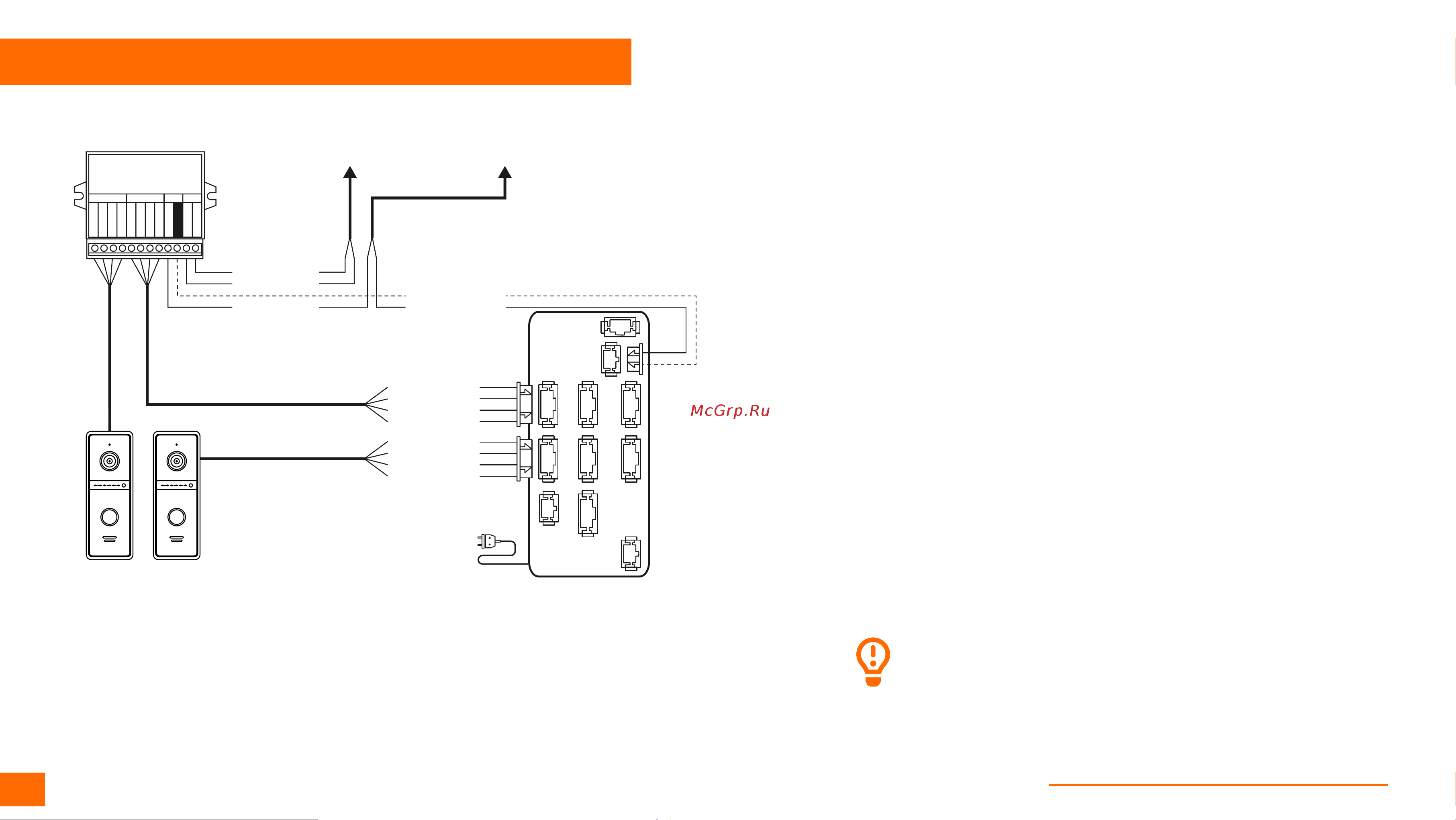

Рис. 13 Схема подключения видеодомофонов серии UNIT FHD к подъездному домофону через модуль сопряжения

ВИДЕОДОМОФОН

ПАНЕЛЬ 2

МОДУЛЬ СОПРЯЖЕНИЯ БЛОК КОММУТАЦИИ

(подъездный домофон)

ВИДЕОРАЗВЕТВИТЕЛЬ

(подъездный домофон)

ПАНЕЛЬ 1

AC 100~240 B

LINE – (единицы)

LINE + (десятки)

Видео (подъезд)

Красный –

Белый –

Черный –

Желтый –

Питание

Аудио

Общий

Видео

Красный –

Белый –

Черный –

Желтый –

Питание

Аудио

Общий

Видео

Красный –

Черный –

HOOK

Общий

ПОДКЛЮЧЕНИЕ К ПОДЪЕЗДНОМУ ДОМОФОНУ

ВНИМАНИЕ!

1. Выбор типа модуля сопряжения зависит от марки подъездного домофона.

2. Подключение провода сигнала HOOK к модулю сопряжения является опциональным. Перед

подключением модуля сопряжения изучите Инструкцию к нему.

3. При использовании модуля сопряжения для подключения к домофону отрегулируйте уровни

громкости звука на нем.

4. При работе с подъездным домофоном Информатор рекомендуется отключить, если это

требуется.
