Руководство по установке и настройке видеодомофонов UNIT FHD
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
19
⌂
Содержание

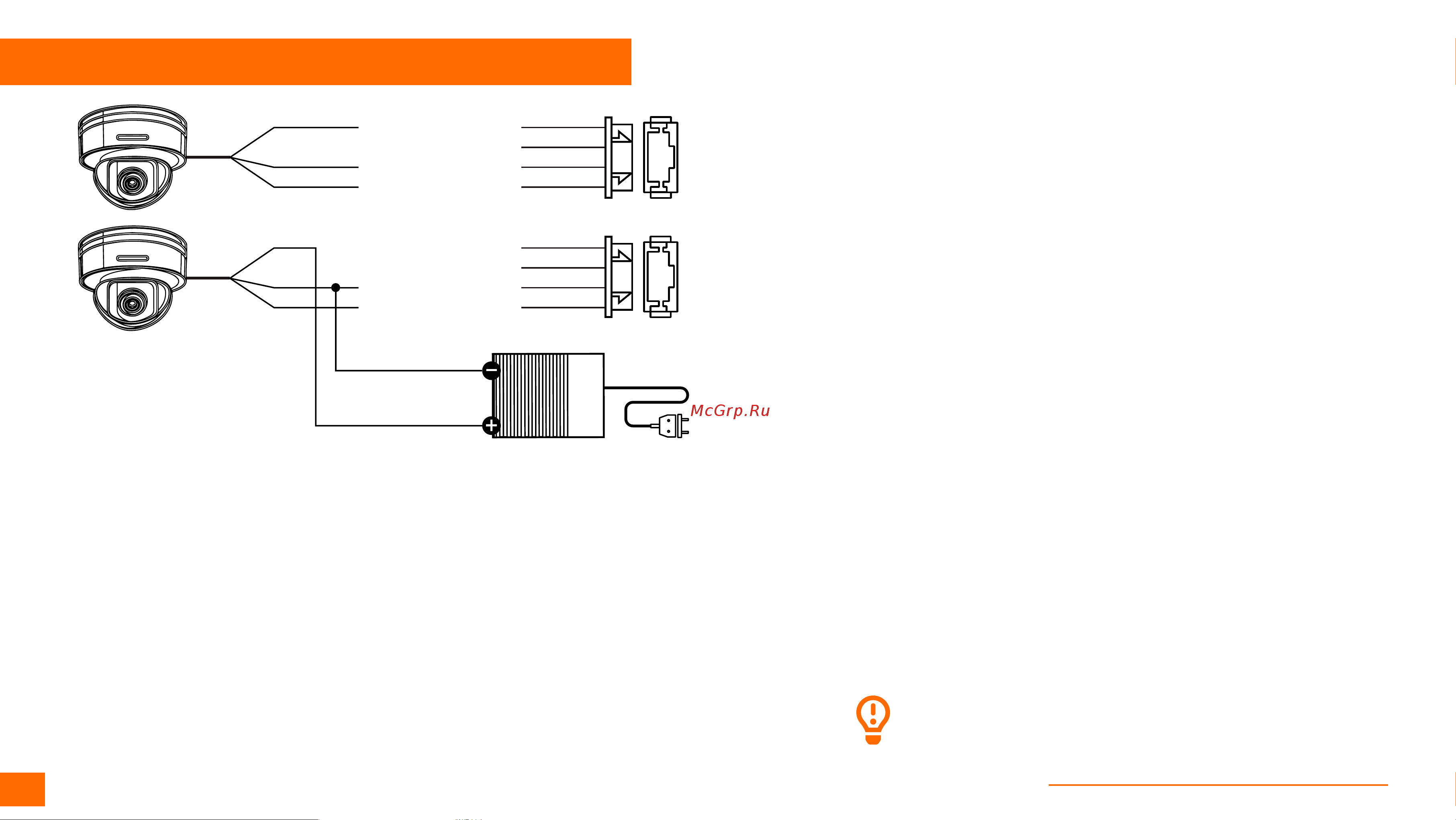

Рис. 14 Схема подключения видеокамеры к домофону UNIT FHD
Черный –
Желтый –
Общий
Видео
Красный –
Черный –
Желтый –
Питание
Общий
Видео
Блок питания
камеры
Питание
от внешнего БП
Питание
от монитора
Порт
вызывной панели 2–4
Камера
ВНИМАНИЕ!
Для камер, устанавливаемых вне помещения и с токопотреблением свыше 300 мА, необходимо
использовать подключение с внешним блоком питания.
ПОДКЛЮЧЕНИЕ ВИДЕОКАМЕРЫ
