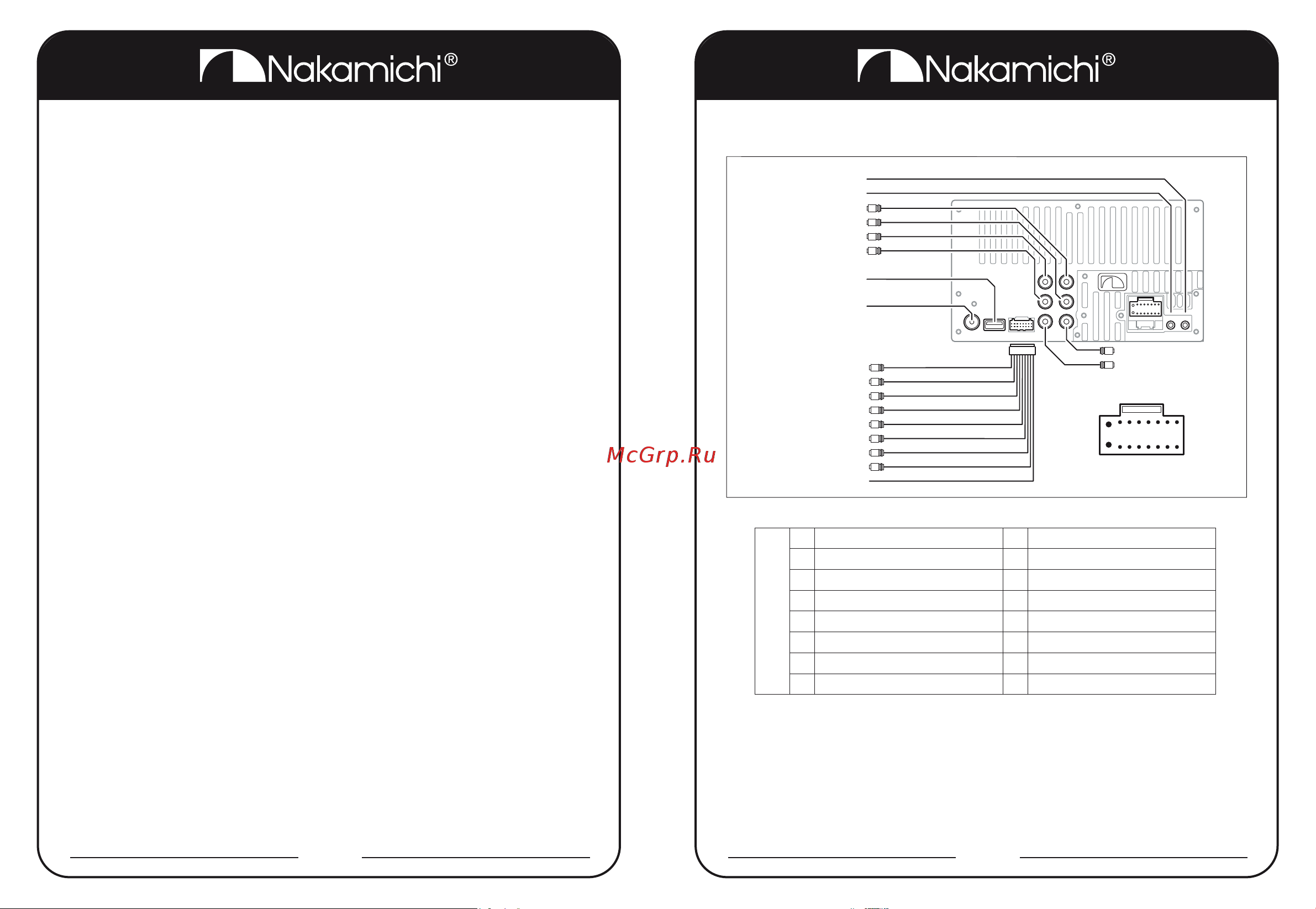

СХЕМА ПОДКЛЮЧЕНИЯ
V-IN V-OUT1
AUX-L V-OUT2
AUX-R
MICPAC
USB
ANT
R-CAM
белый
красный
белый
красный
зеленый (Центральный канал)
коричневый (Сабвуфер)
белый
красный
розовый
Видео-выход 1
Видео-выход 2
Видео-вход
Аудио-вход левый канал
USB-порт для настройки
процессора с ПК
Антенна радио
Вход внешнего микрофона
Разъем PAC кнопок руля
RCA аудио-выход CH 1
RCA аудио-выход CH 2
RCA аудио-выход CH 3
RCA аудио-выход CH 4
RCA аудио-выход CH 5
RCA аудио-выход CH 6
RCA аудио-выход CH 7
RCA аудио-выход CH 8
Стояночный тормоз
Вход камеры заднего вида
Аудио-вход правый канал
A
A
B
1234567
8
16151413121110
9
B
A
1 Передний левый + 9 Аккумулятор +12V
2 Передний левый – 10 Подсветка
3 Передний правый + 11 Кнопки руля 2
4 Передний правый – 12 Антенна +12V
5 Кнопки руля 1 13 Задний левый –
6 Задний ход +12V 14 Задний левый+
7 ACC +12V 15 Задний правый +
8 Масса – 16 Задний правый –
Внимание! Разъемы USB не предназначены для зарядки портативных
устройств. Не подключайте к разъемам USB устройства с малым
уровнем заряда батареи, это может привести к поломке
USB-контроллера.
ХАРАКТЕРИСТИКИ
Общие
Напряжение:
Максимальная мощность:
Сопротивление динамиков:
Размер устройства:
Размер лицевой панели:
Вес:
Предохранитель:
DC 10.5–16 V
4×50 W
4 – 8 Ом
178×100×128 мм
178×100 мм / 170×96 мм
0,9 кг
15 А
Экран
Размер:
Разрешение:
7 дюймов
1024×600 px
Аудио
Мощность MAX:
Сопротивление динамиков:
Выходы предусилителя:
Эквалайзер:
Временные задержки:
Кроссовер:
Фаза:
4 × 50 W
4 – 8 Ω
8 RCA, 4 V
параметрический, 14 полос,
добротность 0,404 – 28,85,
усиление -20 – +20 дБ, шаг 0,1 дБ
0 – 20 мс или 0 – 692 см
20 – 20000 Гц, шаг 1 Гц, 6 – 48 дБ/окт.,
Butterworth / Linkwitz-Riley / Bessel
0 / 180°
Радио
Диапазон частот FM:
Диапазон частот AM:
87.5 MHz – 108.0 MHz
522 KHz –1620 KHz
USB/SD
Аудио-форматы:
Видео-форматы:
USB фронтальный
USB тыловой
MP3 / APE / AAC / WAV/FLAC
H264 / WMV/DIVX/AVI / MKV / FLV
5 V / 1 A
Только для подключения к ПК
Bluetooth
Профиль:
Частота:
BT4.0, HFP, +EDR, A2DP
2.4 GHz
