УСТАНОВКА
УСТАНОВКА
● Данная модель подходит к сериям HU7,
8, 9 изогнутых телевизоров Samsung
UHD 2014 года выпуска (за исключением
HU7100). Подробный список
поддерживаемых моделей см. на
веб-сайте Samsung.
УСТАНОВКА НА ТЕЛЕВИЗОР
Для установки на телевизор, совместимый с
телевизорами Samsung настенной установки.
НЕ рекомендуется устанавливать на изогнутый
телевизор с диагональю 78 дюймов и более.
● Только для настенной установки на
совместимые телевизоры Samsung для
настенной установки. Необходимо
отсоединить подставку телевизора. Если
отсоединить подставку телевизора и
заменить ее системой Curved Soundbar, а
затем установить телевизор на ровную
поверхность, он может опрокинуться.
● После установки телевизора не ставьте
ничего на устройство Soundbar.
AUX IN
OPTI
C
AL IN
HDMI IN
HDMI O
UT (TV)
AUX IN
OPTICAL IN
HDMI IN
HDMI OUT (TV)

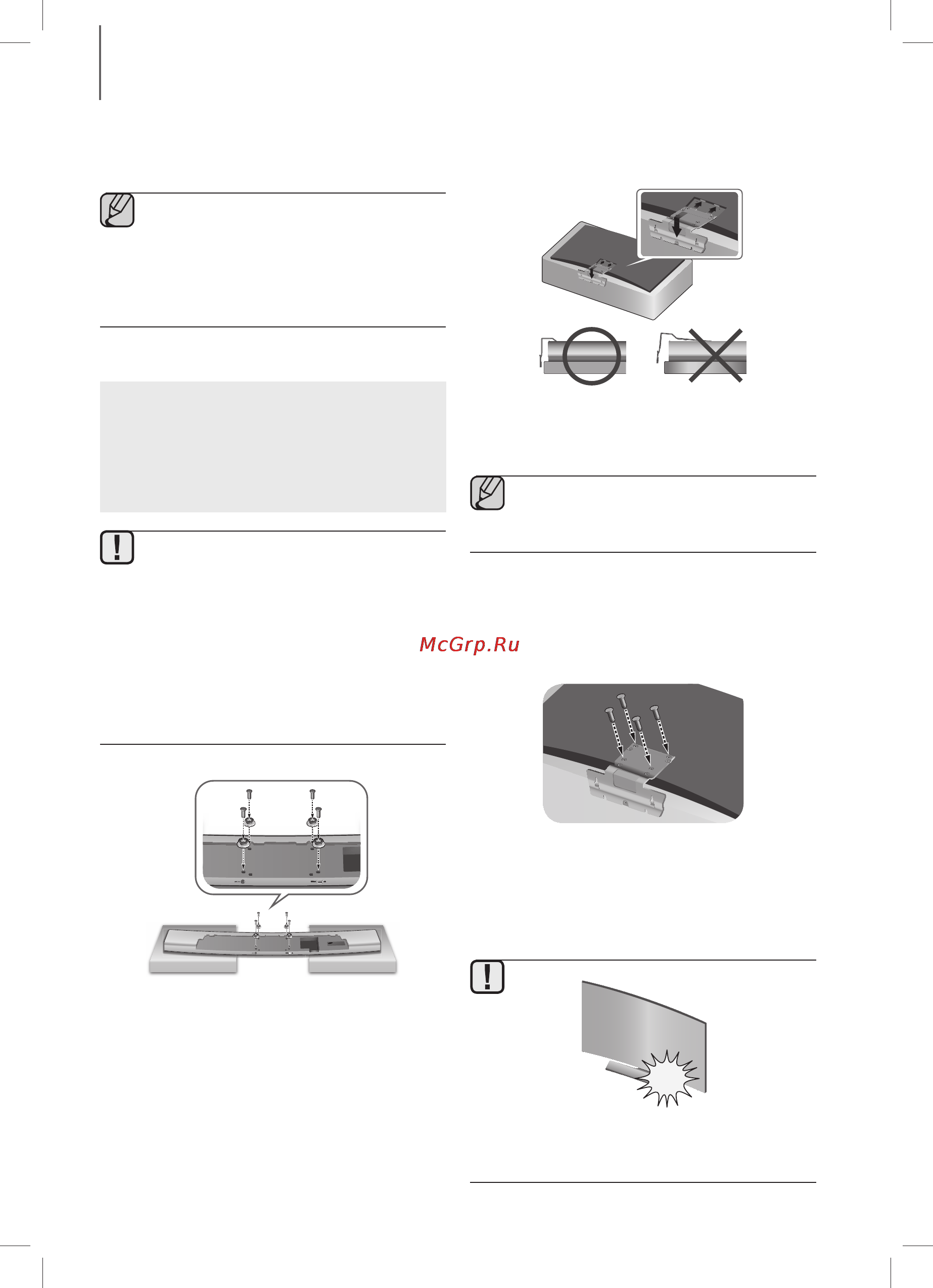

1. Положите систему Soundbar, как показано на
рисунке. Следите, чтобы кнопки не были
прижаты к поверхности.
2. Вставьте четыре Держателя винта 1 и четыре
Держателя винта 2 в отверстия на системе
Soundbar, как показано на рисунке.
TV
3. Поместите телевизор экраном вниз на
входящую в комплект упаковки изогнутую
пенополиуретановую вставку.
●Не ставьте телевизор экраном вниз на
ровную поверхность, иначе экран может
треснуть.
4. При необходимости снимите телевизор с
подставки и вставьте направляющую кронштейна
в выемки в нижней части телевизора. Убедитесь,
что отверстия для винтов в Кронштейне для
установки совпадают с отверстиями для винтов
на корпусе телевизора.
5. Прикрепите Кронштейн для установки к
телевизору с помощью 4 оставшихся
Держателей винта 2.
6. После подсоединения Кронштейна для
установки установите телевизор на стене.
●В ходе установки не давите на телевизор
и не встряхивайте его, старайтесь не
трогать экран.
