2. Подготовка к эксплуатации
20

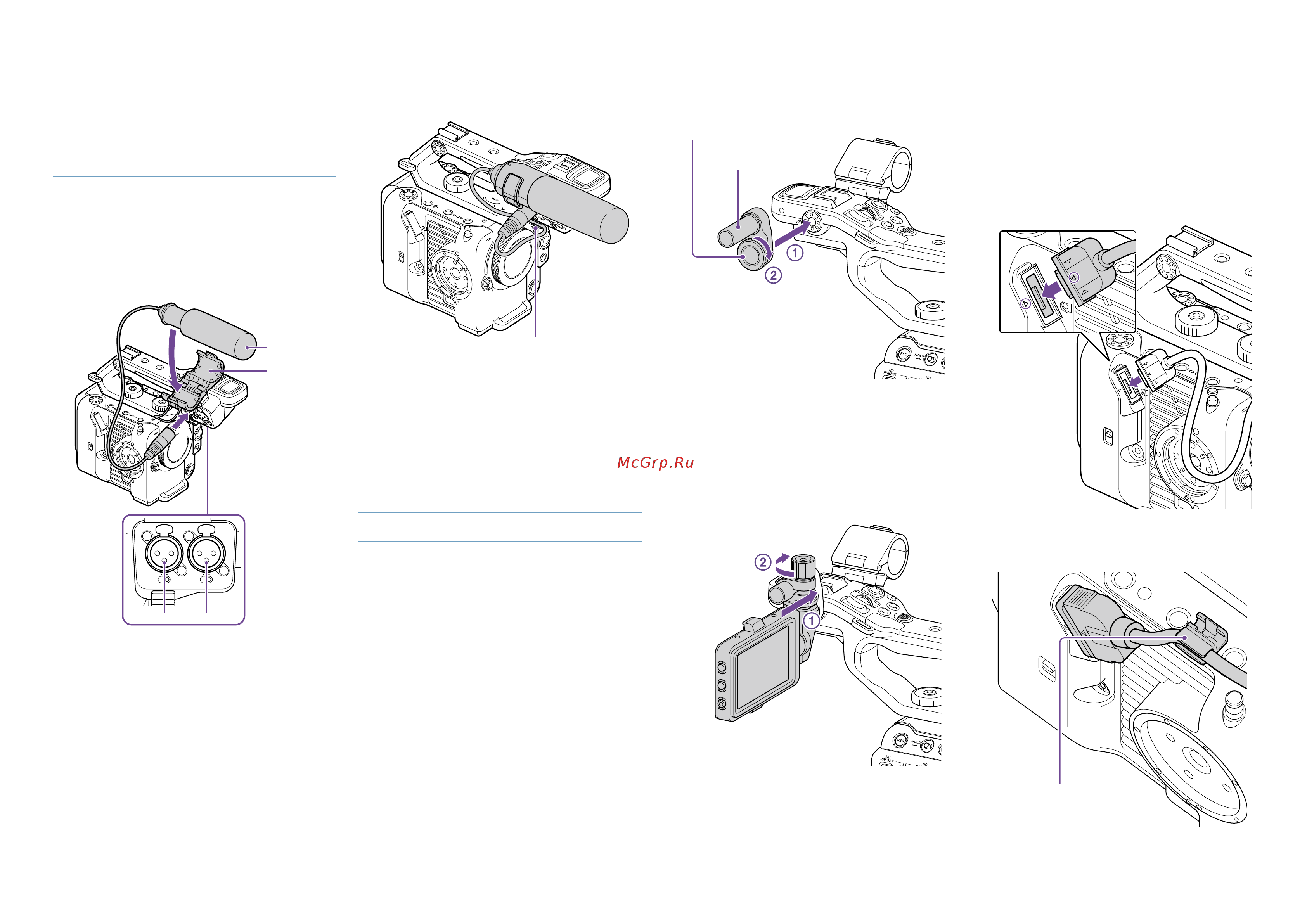

Присоединение устройств
Присоединение микрофона
(продается отдельно)
1 Установите микрофон в держатель
микрофона.
2 Подсоедините кабель микрофона к
разъему INPUT1 или INPUT2.
INPUT
1
LINE MIC
+48V
MIC
2
LINE MIC
+48V
MIC
1
2
Микрофон
Держатель
микрофона
INPUT1 INPUT2
3 Поместите кабель микрофона в
держатель кабеля, как показано на
рисунке.
Держатель кабеля
[Советы]
Если не удается надежно закрепить микрофон,
используйте втулку из комплекта поставки
микрофона.
В зависимости от типа установленного объектива,
на изображении с видеокамеры может быть
виден край микрофона. Отрегулируйте положение
микрофона.
Присоединение видоискателя
[Примечание]
Присоединять и снимать видоискатель следует, когда
питание видеокамеры отключено.
Присоединение видоискателя к
передней части ручки
1 Вставьте адаптер монтажного зажима
видоискателя в крепление
видоискателя на ручке (), затем
поворачивайте винт (входит в комплект
поставки) по часовой стрелке, чтобы
закрепить адаптер в требуемом
положении ().
Адаптер монтажного зажима можно
свободно устанавливать под разными
углами с шагом 45°, но рекомендуется
использовать положение, в котором
точка крепления находится
непосредственно над винтом.
Винт
Адаптер монтажного
зажима видоискателя
2 Установите зажим видоискателя на
адаптер монтажного зажима
видоискателя (), затем поверните
ручку фиксатора по часовой стрелке,
чтобы закрепить его в требуемом
положении ().
[Примечание]
При использовании видоискателя обязательно
надежно затягивайте ручку фиксатора. Если ручка
фиксатора не будет надежно затянута, видоискатель
может упасть.
3 Совместите метку на видеокамере с
меткой на разъеме видоискателя и
вставьте кабель.
Перед тем как вставлять разъем,
убедитесь, что метка находится с
наружной стороны.
4 Поместите кабель в держатель кабеля,
как показано на рисунке.
Держатель кабеля
