Автоброня Haval Jolion 111.09431.1 Руководство по эксплуатации онлайн [2/2] 899240
![Автоброня Haval Jolion 111.09431.1 Руководство по эксплуатации онлайн [2/2] 899240](/views2/2138526/page2/bg2.png)
Балка
Болт М6х40
Болт М8х20
Болт М14х80
Втулка 20 мм
Втулка 65 мм
Шайба 6
Шайба 8
Шайба 14
Защита
Накладка
1 шт.
2 шт.
5 шт.
2 шт.
2 шт.
2 шт.
2 шт.
5 шт.
2 шт.
1 шт.
1 шт.

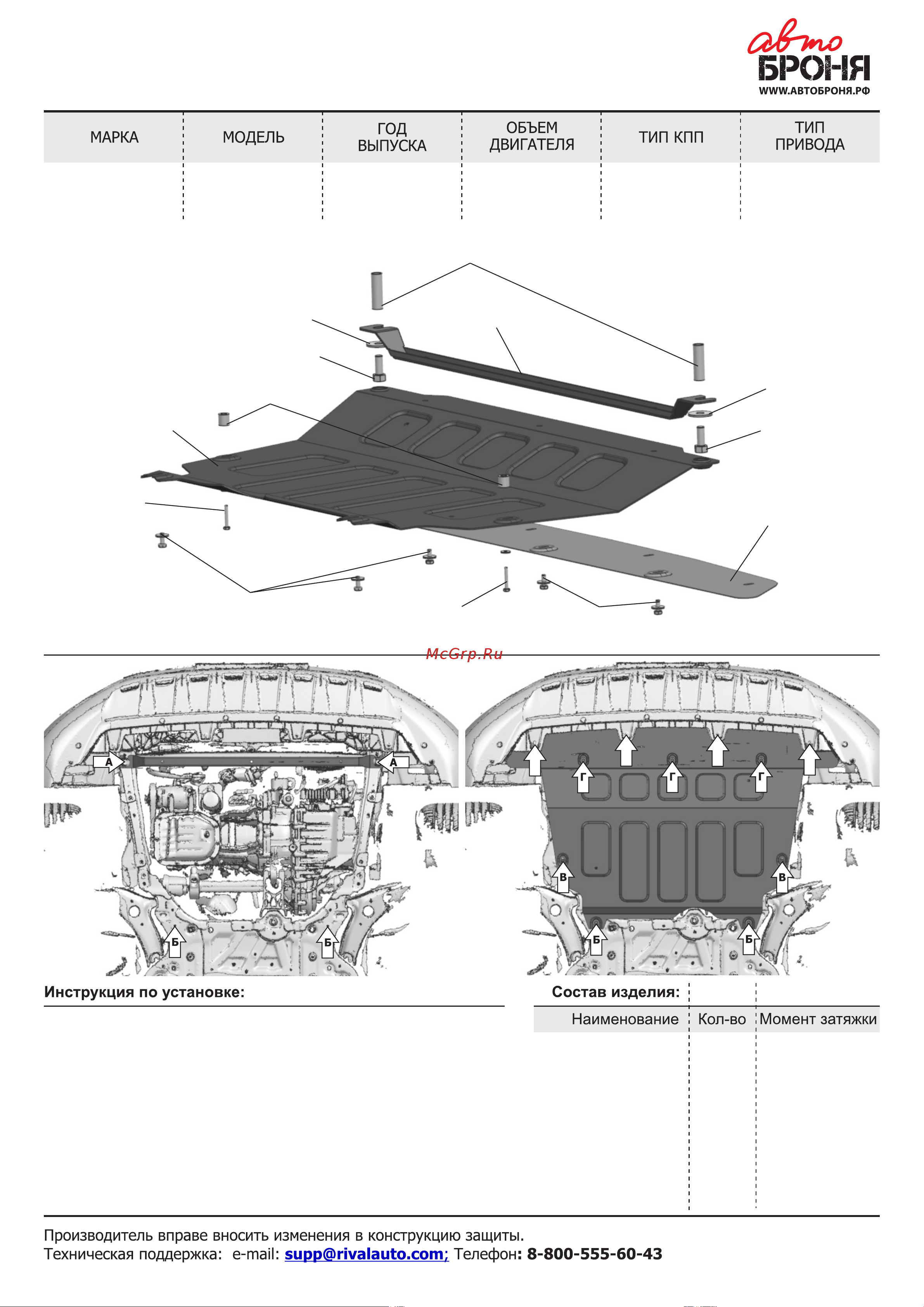

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА КАРТЕРА И КПП
МКПП
АКПП
9.8 Нм
24 Нм
60 Нм
1. Снять штатные пыльники.
Для всех комплектаций кроме Comfort:
2. Выкрутить штатные болты в позициях (А) на несколько оборотов.
3. Завести балку под штатные болты в позициях (А) и затянуть болты.
Для комплектации Comfort:
2. Закрутить болты М14х80 с шайбами 14 через втулки 65 мм в позиции (А)
на 2-3 оборота.
3. Завести крепления балки на болты в позициях (А) между втулкой и
шайбой, затянуть болты.
4. Закрутить болты М8х20 с шайбами 8 в позиции (Б) на 2-3 оборота.
5. Установить защиту: заднюю часть завести на установленные болты в
позициях (Б), среднюю часть закрепить болтами М6х40 с шайбами 6 через
втулки 20 мм в позициях (В).
6. Установить накладку: переднюю часть завести под бампер и закрепить
штатными болтами в позициях (Д), заднюю часть закрепить к балке при
помощи болтов М8х20 с шайбами 8 в позициях (Г).
7. Затянуть все резьбовые соединения.
HAVAL Jolion
2021- 1.5
ПЕРЕДНИЙ
ПОЛНЫЙ
Д
Втулка 20 мм
Болт М14х80
Втулка 65 мм
Шайба 14
Накладка
Балка
Болт М8х20
Шайба 8
Защита
Болт М14х80
Шайба 14
Болт М6х40
Шайба 6
Болт М6х40
Шайба 6
Болт М8х20
Шайба 8
Д
Д
Д
111.09431.1
