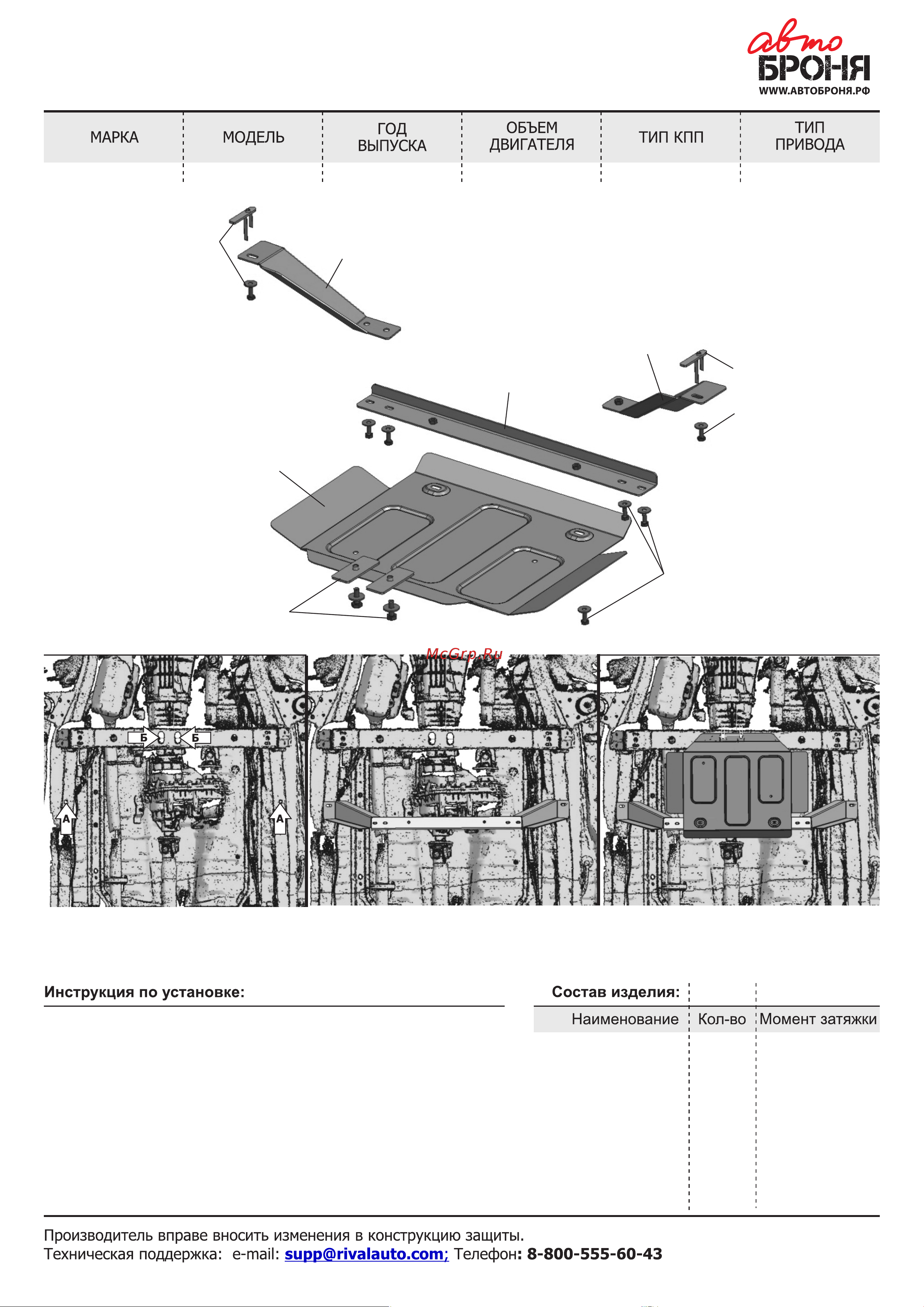

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА РК

111.09210.1

МКПП

JAC T6 2018- 2.0

ПОЛНЫЙ

Защита

Кронштейн

Балка

Болт М8х20

Болт М10х30

Шайба 8

Шайба 10

Гайка закладная М8

Гайка закладная М10

24 Нм

47 Нм

1. Установить гайки закладные М8 в отверстия (А), разогнуть усики.

2. Установить гайки закладные М10 в отверстия (Б).

3. Вкрутить на несколько оборотов болты М10х30 с шайбами 10 в гайки

закладные М10.

4. Установить кронштейны, зафиксировать болтами М8х20 с шайбами 8 к

закладным в позициях (А).

5. Установить балку на кронштейны, зафиксировать болтами М8х20 с шайбами 8.

6.Установить защиту: переднюю часть завести на установленные болты М10 в

позициях (Б), заднюю часть закрепить болтами М8х20 с шайбами 8 к балке.

7. Затянуть все резьбовые соединения с необходимым усилием. Использование

пневмоинструмента запрещено.

Болт М8х20

Шайба 8

Кронштейн

Защита

Гайка закладная М10

Болт М10х30

Шайба 10

Гайка закладная М8

Болт М8х20

Шайба 8

Гайка закладная М8

Болт М8х20

Шайба 8

Кронштейн

Балка

1 шт.

2шт.

1 шт.

8 шт.

2 шт.

8 шт.

2 шт.
