101

В ПО AdminTools значения параметров - длительность (положительных и от-

рицательных отклонений напряжения) и количество (перенапряжений) нарушений

в текущем расчетном периоде (месяце) можно прочитать в группе «Журналы со-

бытий → Журналы качества электроэнергии → Длительность нарушений за

расчётный период (месяц)».

Настройка параметров для измерения качества электроэнергии выполня-

ется во вкладке «Конфигурация → Контроль качества электроэнергии» (см. ри-

сунок 49).

6.6.1 Положительное и отрицательное отклонение напряжения.

Отклонение напряжения для фазы X характеризуется двумя ПКЭ:

отрицательное δU

(−)x

и положительное δU

(+)x

отклонения от номинального/со-

гласованного значения напряжения (U

) электропитания в точке передачи элек-

трической энергии, %.

Параметр U

– это опорное напряжение - параметр («Согласован-

ное напряжение» U

опор

, В», (см. рисунок 49) настраиваемый пользователем (со-

гласно ГОСТ 30804.4.30-2013 это напряжение, равное стандартному номи-

нальному напряжению U

nom

или напряжению согласно договорным условиям

). Параметр доступен для чтения и записи по интерфейсам в разделе «Кон-

фигурация → Контроль качества электроэнергии»).

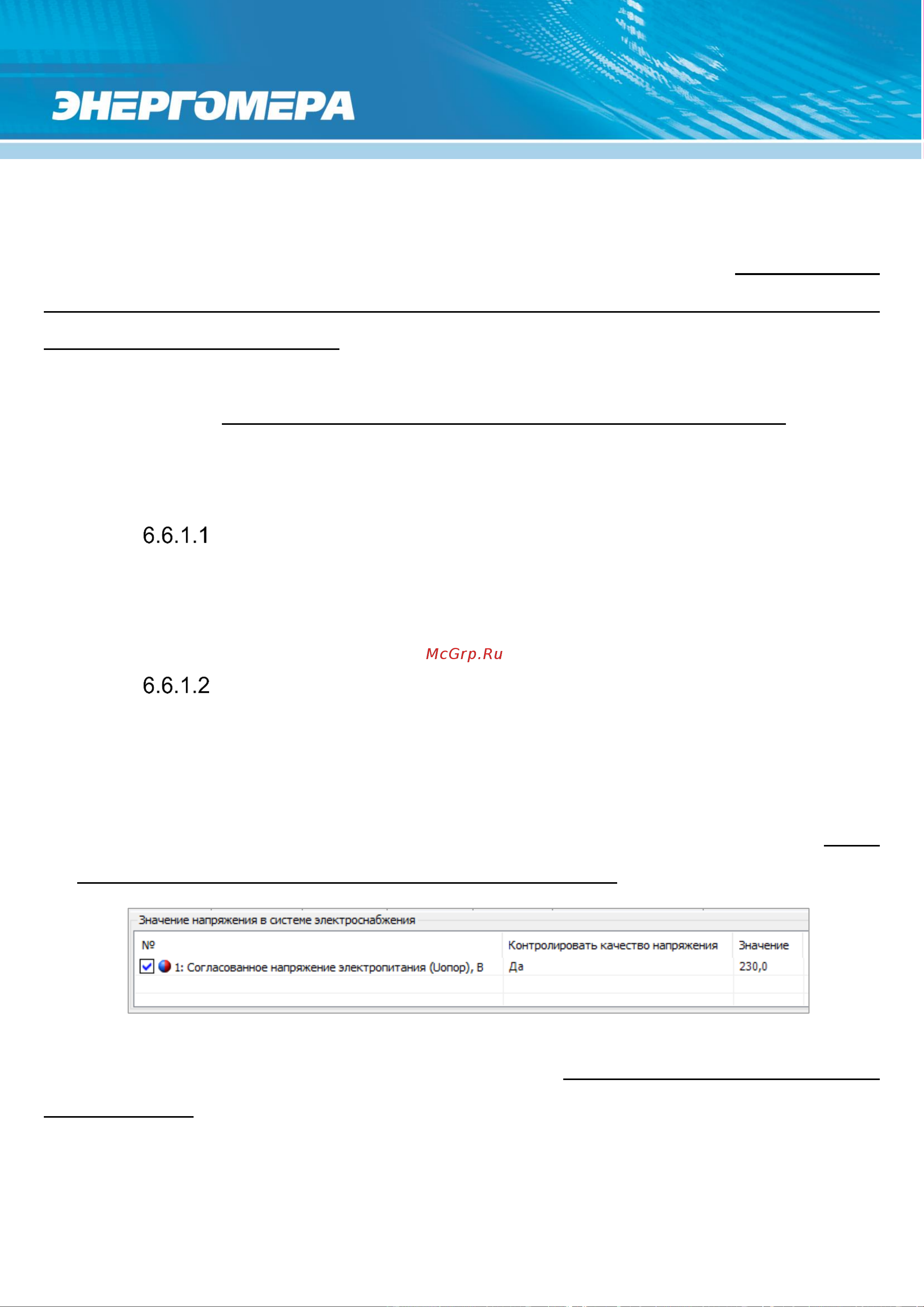

Рисунок 49 - Настройка параметра «Опорное напряжение»

Факт записи параметра фиксируется в журнале «Программирование парамет-

ров счетчика» (см. п. 6.17).
