4.6 Подключение импульсных выходов.

Электрический выход реализован на транзисторах с "открытым" коллекто-

ром и предназначены для коммутации напряжения постоянного тока. Номиналь-

ное напряжение питания (10  2) В, максимально допустимое 24 В.

Величина коммутируемого номинального тока равна (10  1) мА, макси-

мально допустимая 30 мА. Выходы могут быть использованы в качестве основного

передающего выходного устройства с параметрами по ГОСТ 31818.11-2012,

ГОСТ 31819.21- 2012 (ГОСТ 31819.22-2012).

По умолчанию ТМ формирует импульсы, пропорциональные потребленной

и отпущенной активной энергиям («A+» и «A-»). Выходы могут быть переконфигу-

рированы на формирование импульсов пропорциональных отдельному виду учи-

тываемой энергии или в качестве реле (подробно см. п. 6.8).

Для обеспечения функционирования импульсных выходов необходимо по-

дать питающее напряжение постоянного тока по схеме, приведенной на рисунке,

см. ниже:

TM-

TM+

8...24 В

счетчик

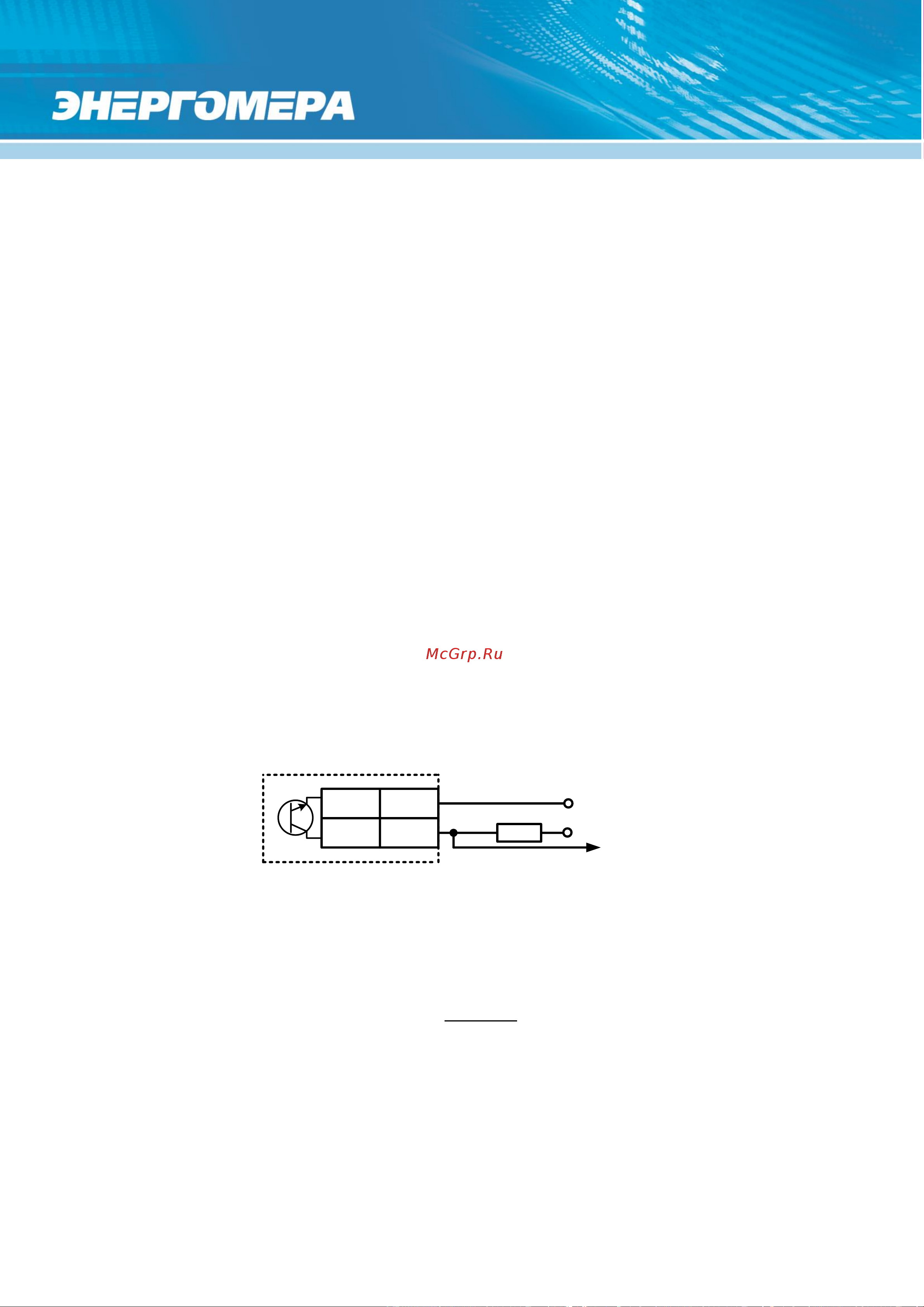

Рисунок 8 – Схема подключения импульсных выходов счетчика

Величина электрического сопротивления R в цепи нагрузки импульсного вы-

хода определяется по формуле:

01,0

0,2



где U – напряжение питания выхода, В.
