4.7 Подключение реле сигнализации и реле управления нагрузкой

Для реализации функций сигнализации и управления предусмотрены исполне-

ния счетчиков с реле сигнализации (РС) и реле управления нагрузкой (РУН) (см. таб-

лицу 3):

Коммутационные характеристики реле приведены в таблице 6, режимы работы

в п. 6.8.

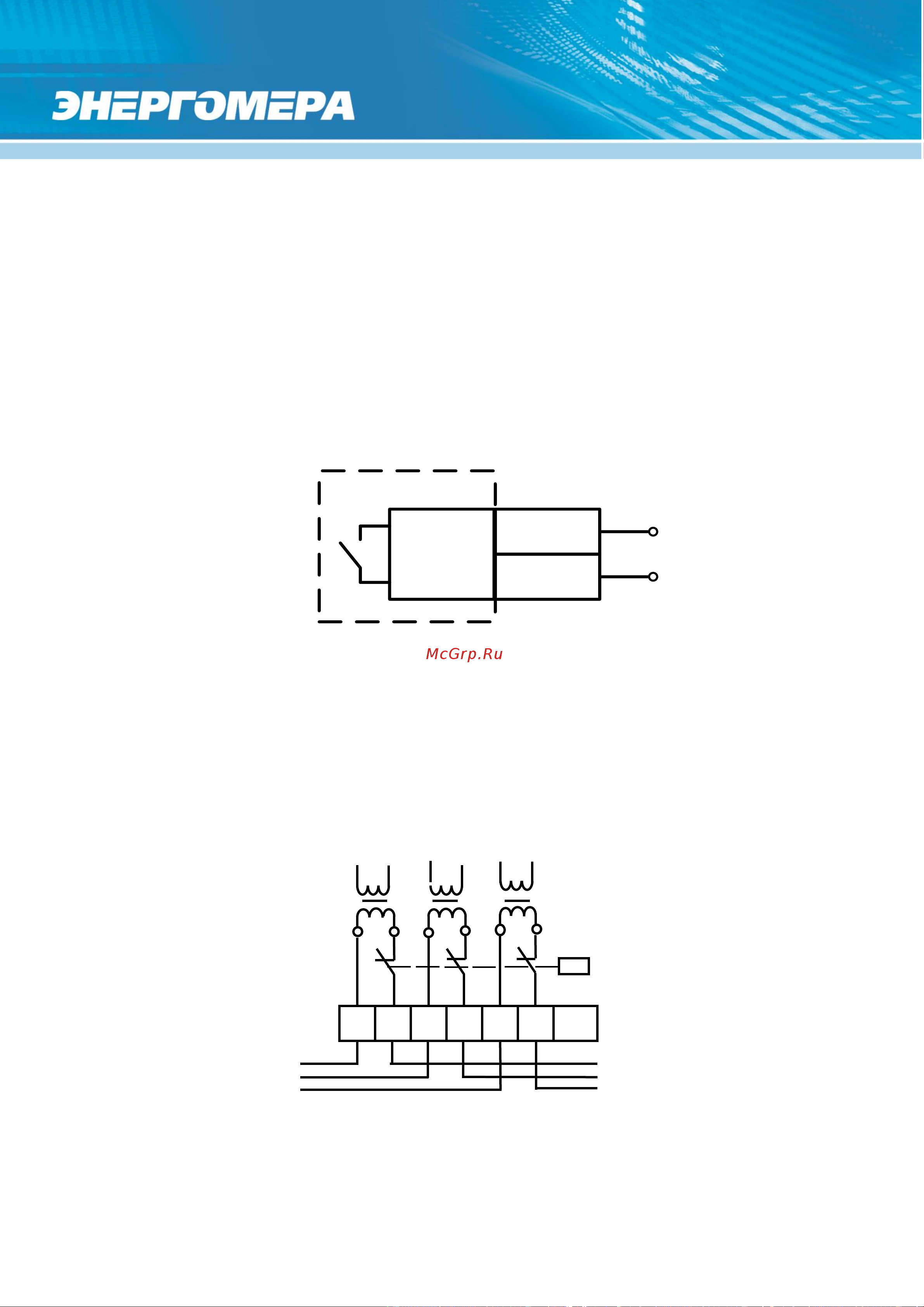

Схема подключения РС счетчика СЕ 307 приведена на рисунке 9.

счетчик

РЕЛЕ

Рисунок 9 – Схема подключения реле сигнализации счетчика СЕ 307.

Счетчик СЕ 307 S35, R34 с реле управления нагрузкой потребителя (РУН)

подключается в соответствии со схемой, приведенной на рисунке 10. Встроенное

в счетчик реле обеспечивает разрыв между контактами 1,3 (фаза А);4,6 (фаза B);

7,9 (фаза С).

Рисунок 10 – Схема подключения счетчика с реле управления нагрузкой
