к ПЭВМ 1

СЕ307 A

18 19

СЕ307 A

18 19

СЕ307 AA

B2A2

16 17

B1A1

18 19

СЕ307 A

18 19

Адаптер RS485

в RS232/USB

к ПЭВМ 2

До 256

устр-в

До 256

устр-в

Адаптер RS485

в RS232/USB

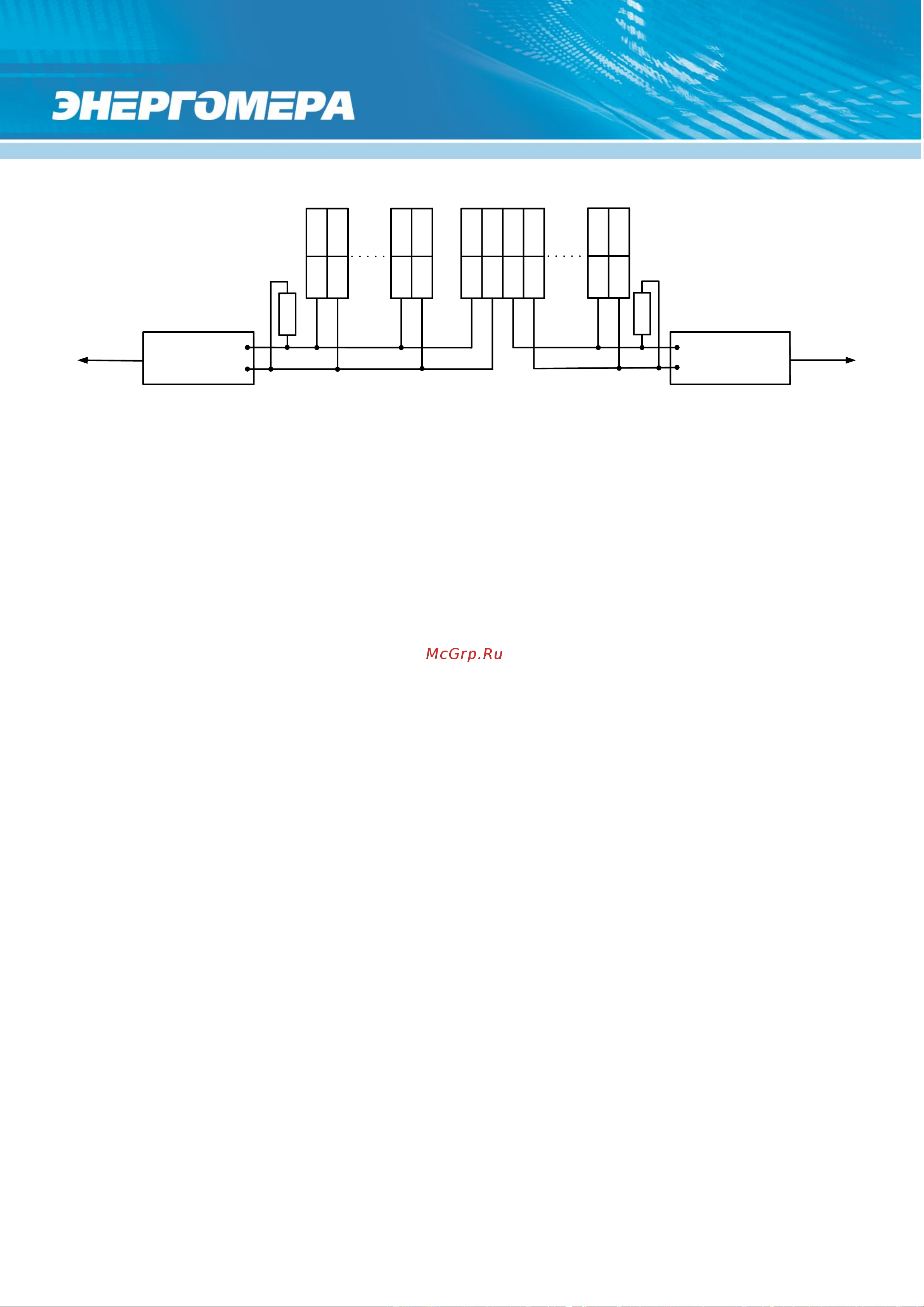

Рисунок 11 - Схема подключения счетчика СЕ 307 S35, СЕ 307 R34 с интерфейсами EIA -

485 через внешние адаптеры EIA -485/ EIA -232, EIA -485/USB к ПЭВМ или АИИС КУЭ

Примечание: Резистор R – терминатор с номиналом волнового сопротивления кабеля

(обычно 50 Ом).

4.8.3 Интерфейс PLC

Модуль PLC предназначен для реализации канала связи в системе передачи

данных по электрическим сетям переменного тока напряжением 230 В.

Позволяет организовать передачу данных в сетях с Mesh-технологией в со-

ответствии с международным стандартом G3-PLC ITU-T G.9903.

Технические данные:

- Частотный диапазон CENELEC A (36 несущих с возможностью их настройки

в каждом устройстве);

- Модуляция OFDM (ROBO, DBPSK, DQPSK, D8PSK с возможностью

настройки модуляции в каждом устройстве).

Подключение линий передачи информации с PLC-модема счетчика СЕ 307,

осуществляется с выводов фазы С (контакт 7) и нейтраль (контакт 10), см. рисунок

Далее см. п. 5.3
