- реактивная мощность по фазам и суммарно;

- полная мощность по фазам и суммарно;

- действующее напряжение по фазам;

- действующий ток по фазам;

- частота напряжения питающей сети.

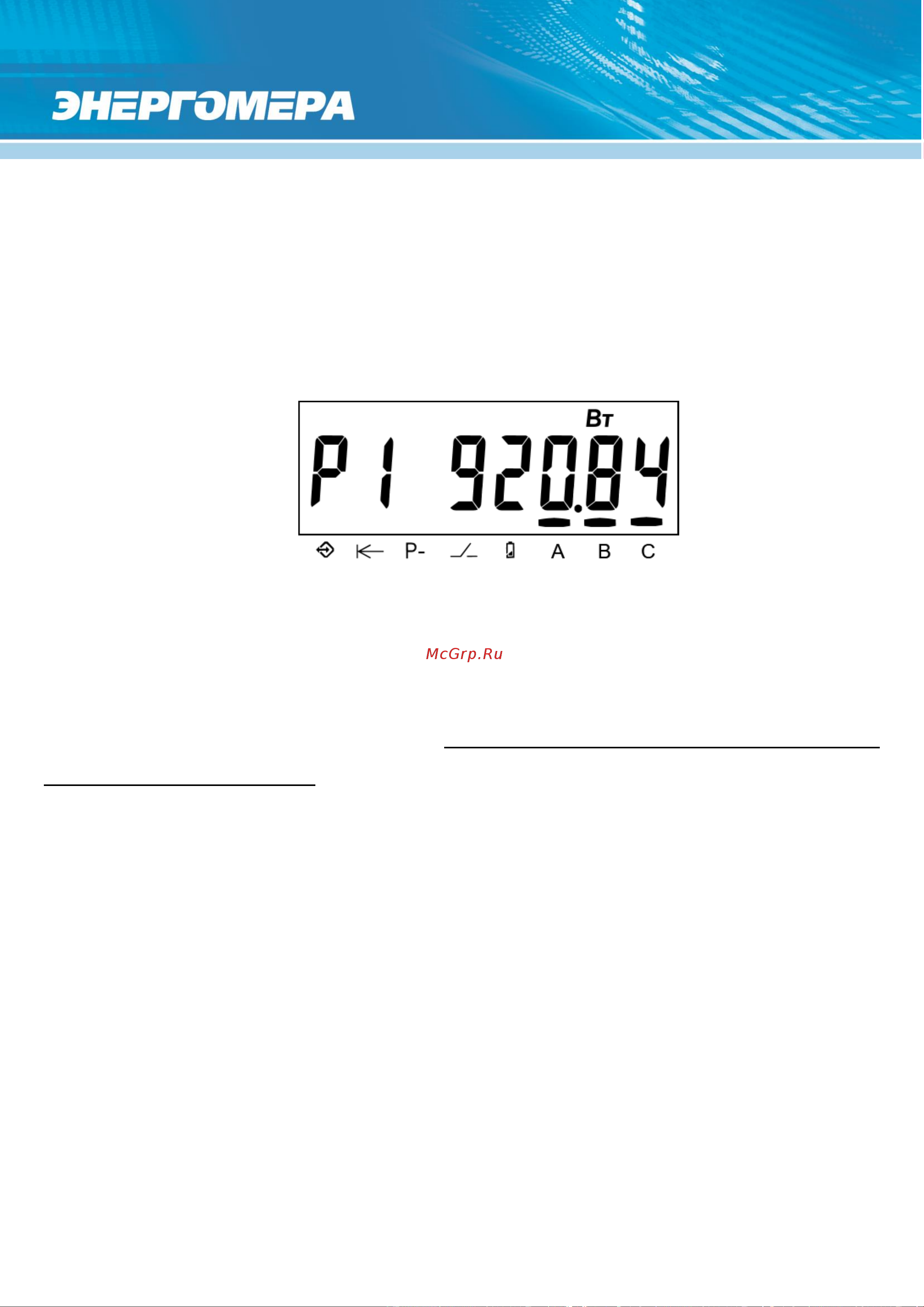

6.1.6 Общий вид окна вывода параметров сети приведен на рисунке 37.

Рисунок 37 – Активная мощность по первой фазе.

На ЖКИ в группе 4 отображен идентификатор выведенного параметра: P1 –

активная мощность по первой фазе.

6.1.7 Для просмотра параметров качества сети с помощью ТПО AdminTools,

необходимо зайти во вкладку СЕ 307 «Данные измерений → Группа параметров

сети → Параметры сети» (см. рисунок 38).
