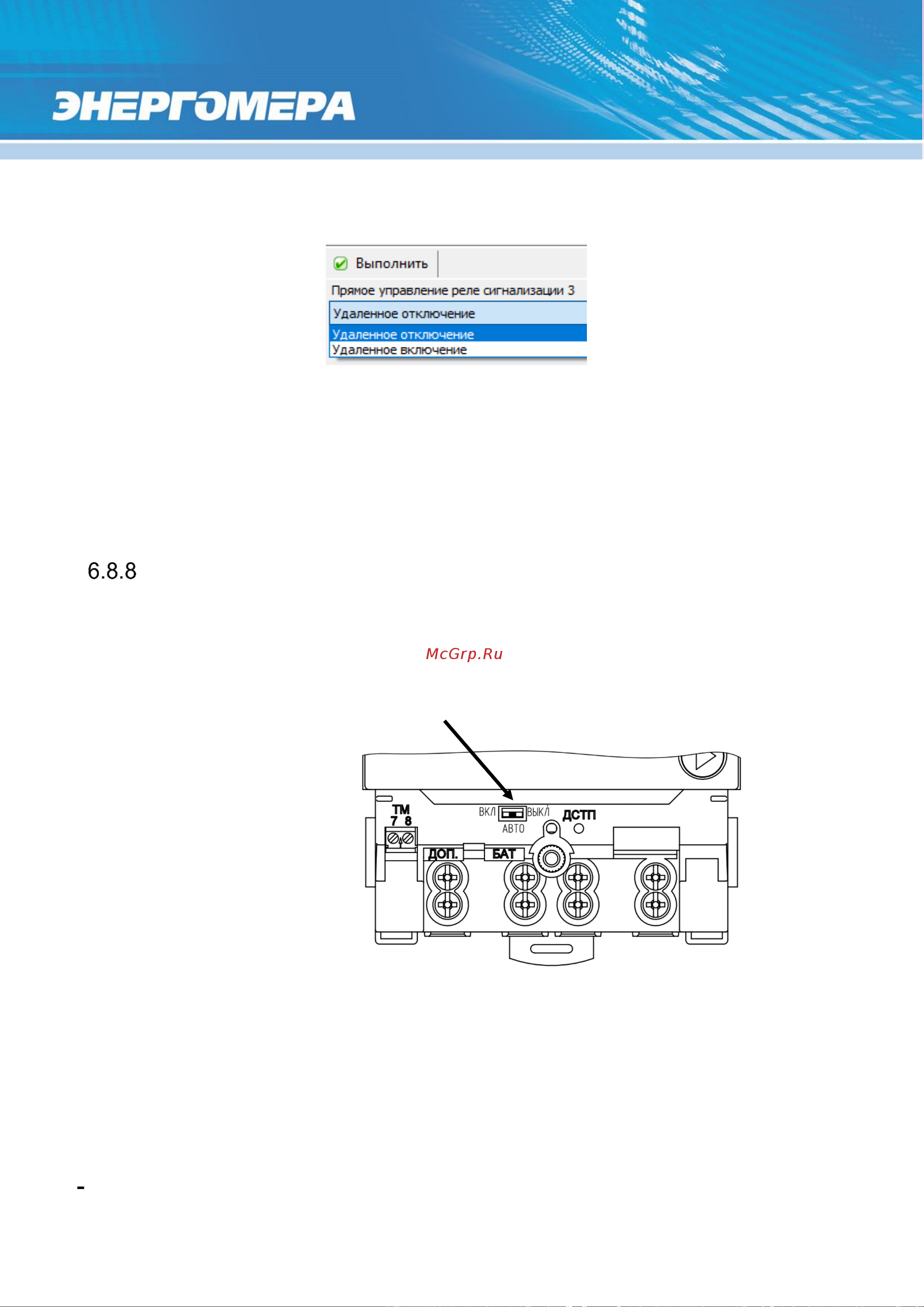

Действия, приводящие реле в рабочее состояние изображены на рисунке

ниже.

Рисунок 82 – Управление реле.

Время защитного интервала между переключениями контактов реле из со-

стояния «Подключено» в «Отключено» и наоборот, составляет для РС1=1сек,

для реле РУН=6сек. При подаче питания на счетчик и попытке изменения со-

стояния контактов реле, данный интервал так же выдерживается.

«Функция блокировки РУН.

В счетчиках имеется дополнительная функция включения/отключения

РУН с помощью переключателя реле управления нагрузкой см.рисунок 83

Рисунок 83 – переключатель реле управления нагрузкой

При выборе данной блокировки работа РУН по внутренним алгоритмам

счетчика и прямому управлению РУН НЕ ВЫПОЛНЯЕТСЯ.

Функция блокировки РУН с помощью переключателя реле управления

нагрузкой имеет 3 режима:

АВТО – реле управляется алгоритмами;

Переключатель реле

управления нагрузкой
