Информация о реле управления нагрузки выводится выводится в двух

кадрах:

- в первом кадре отображается наличие РУН и алгоритм управления нагруз-

кой СПОДЭС, см. рисунок 86:

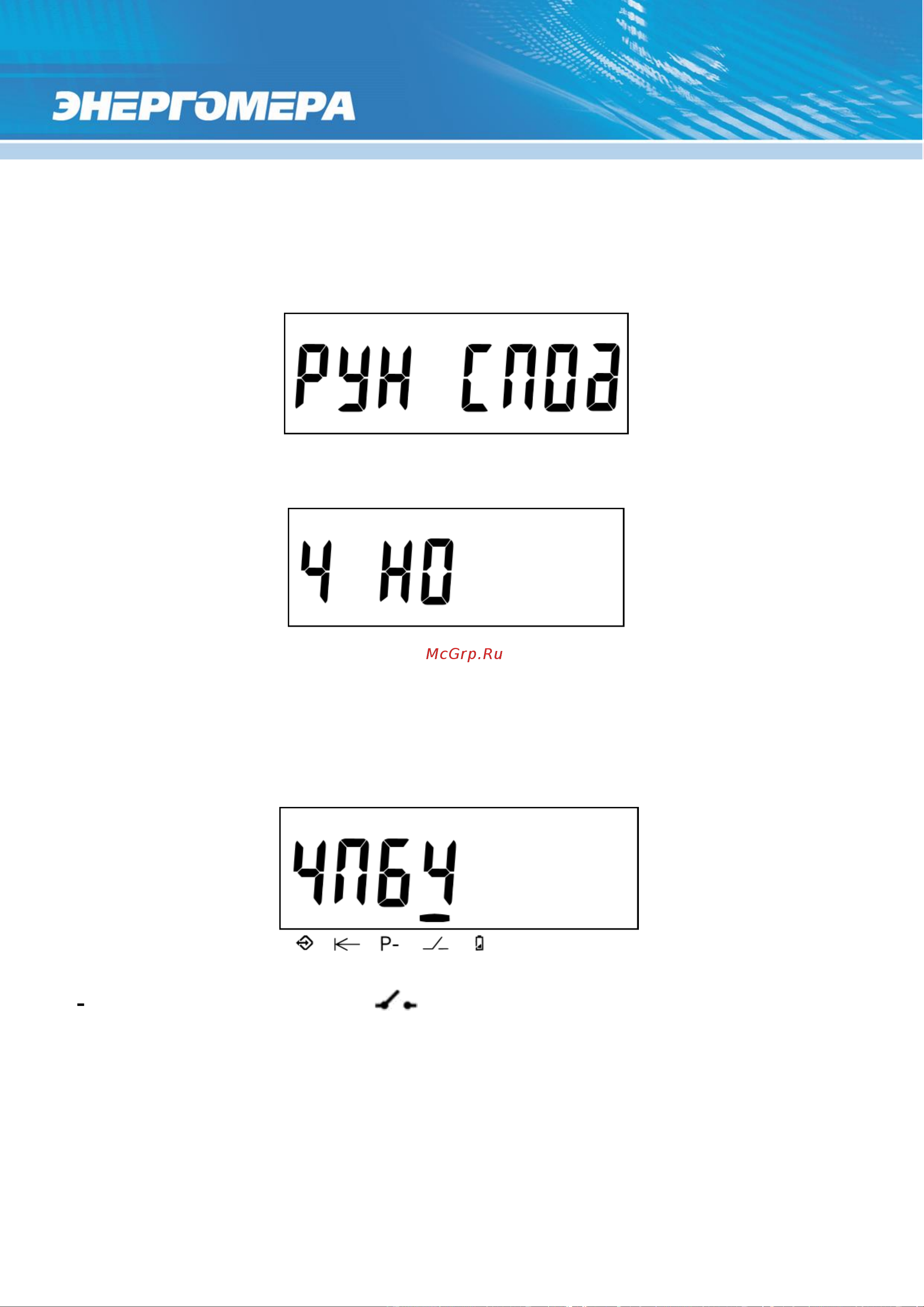

Рисунок 86 – Настройка РУН на работу по алгоритму СПОДЭС

- во втором кадре отображается состояние РУН, см. рисунок ниже:

Рисунок 87 – Состояние реле

На ЖКИ отображено: 4 – номер реле, т.е. наличие РУН, НО – РУН в нор-

мальном состоянии, т.е. замкнуто.

Если контакты РУН находятся в состоянии «разомкнуто», то на ЖКИ вы-

водится:

Рисунок 88 – РУН в состоянии «разомкнуто»

индикатор над символом « », показывает, что реле находится в состо-

янии «разомкнуто»; 4 – номер реле; 64 – код причины срабатывания.

Коды, выводимые на ЖКИ и причины размыкания РУН:

00 – РУН «разомкнулось» при настройке на прямое управление;

63 – РУН «разомкнулось» при физической блокировке;

64 – РУН «разомкнулось» по алгоритму СПОДЭС.
