Внешний вид счетчика СЕ207 R7.

На лицевой панели счетчика СЕ207 R7 расположены (см. рисунок 4):

жидкокристаллический индикатор (1);

световой индикатор функционирования «СЕТЬ» (2);

один световой индикатор учета активной энергии (A) и один световой инди-

катора учета реактивной энергии (R) (3);

кнопка «КАДР» (4);

«ДСТП» (под клеммной крышкой);

элементы оптического порта (5);

клеммная крышка (6);

переключатель реле управления нагрузкой (расположен под клеммной крыш-

кой).

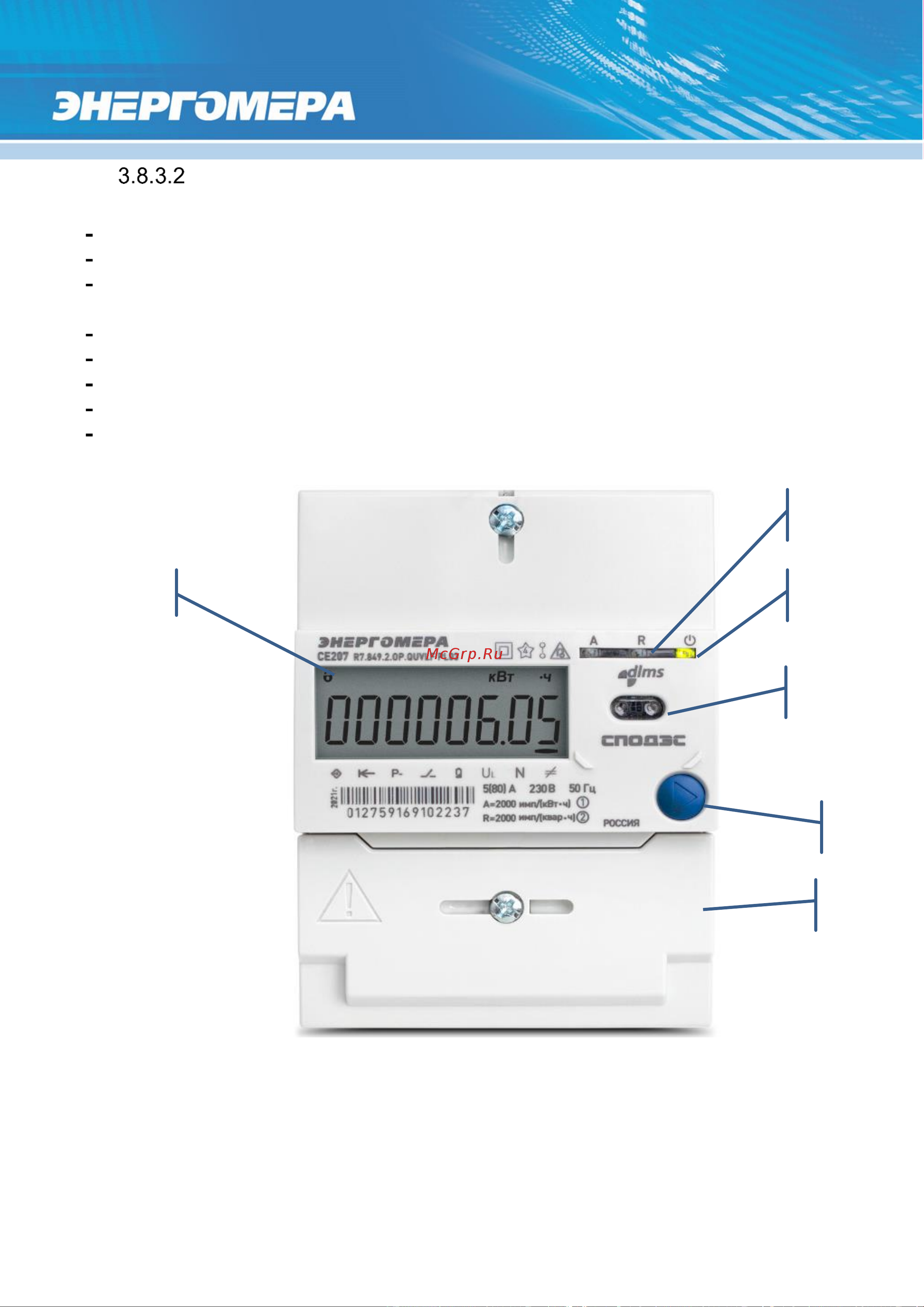

Рисунок 4 – Внешний вид счетчика СЕ207 R7
