25
Обозначение контактов счетчика
Обозначение контактов счетчика СЕ207

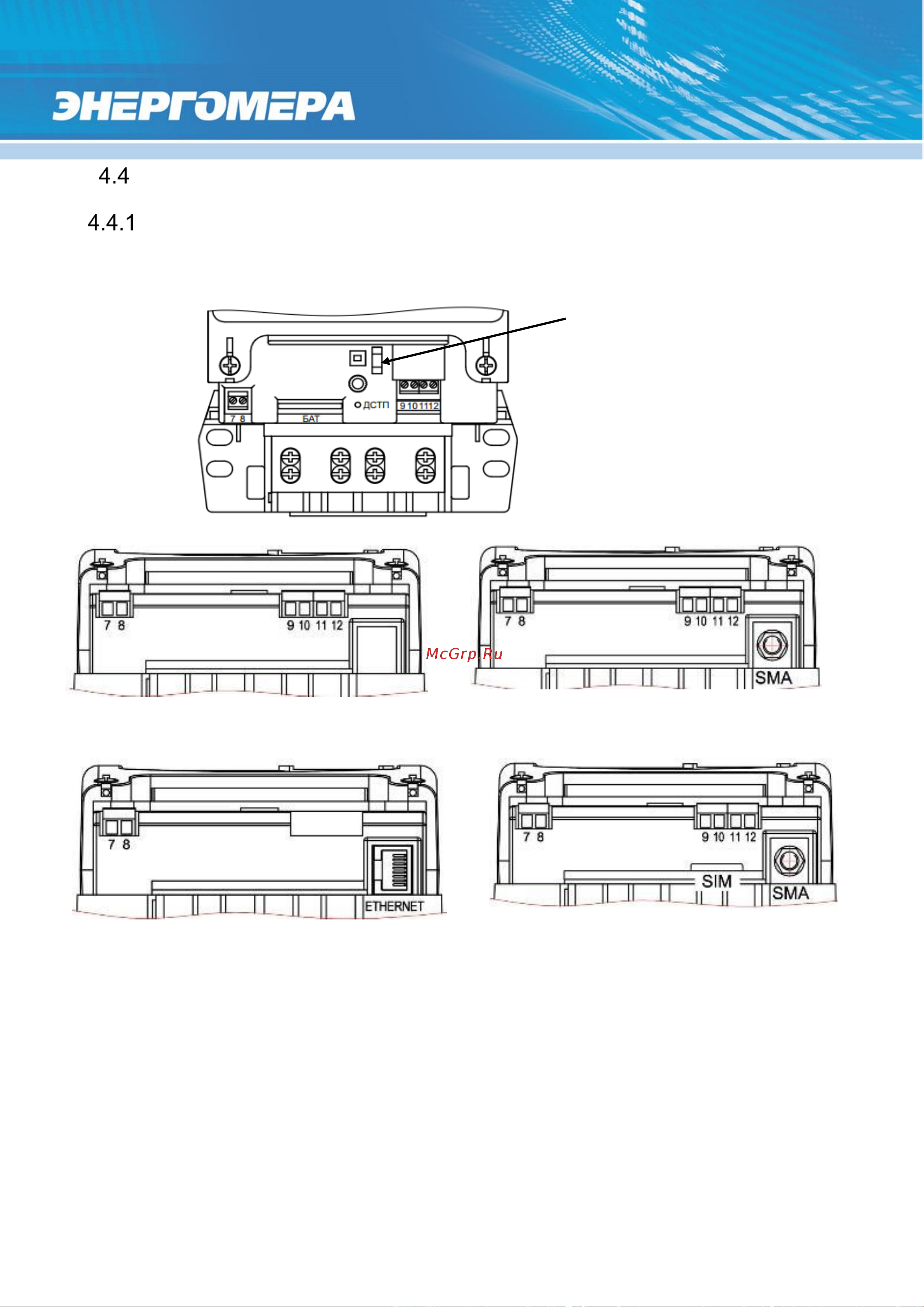

Обозначение контактов счетчика СЕ207 приведено на рисунках 7, 8.
а) обозначение контактов счетчика с
интерфейсом EIA-485
б) обозначение контактов счетчика с
радиомодулями, с внешней антенной
в) обозначение контактов счетчика с
Ethernet модулем
г) обозначение контактов счетчика с GSM
модулем
контакт 7 –
контакт 8 –
контакт «+» импульсного выхода TM1;
контакт «-» импульсного выхода TM1;
контакт 9* –
«А» контакт интерфейса EIA-485;
контакт 10* –
«В» контакт интерфейса EIA-485;
контакт 11* –
«общий» контакт интерфейса EIA-485 «GND»;
контакт 12* –
не используется;
* только в исполнениях с интерфейсом EIA-485.
а) - Обозначение контактов счетчика СЕ207 S7
Переключатель реле
управления нагрузки
