контакт 7 –

контакт импульсного выхода +TM (+РС1);

контакт 8 –

контакт импульсного выхода -TM (-РС1);

контакт 9 –

контакт интерфейса EIA-485 (А);

контакт 10 –

контакт интерфейса EIA-485 (B);

контакт 11 –

«общий» контакт интерфейса EIA-485 «GND»;

контакт 12 –

не используется;

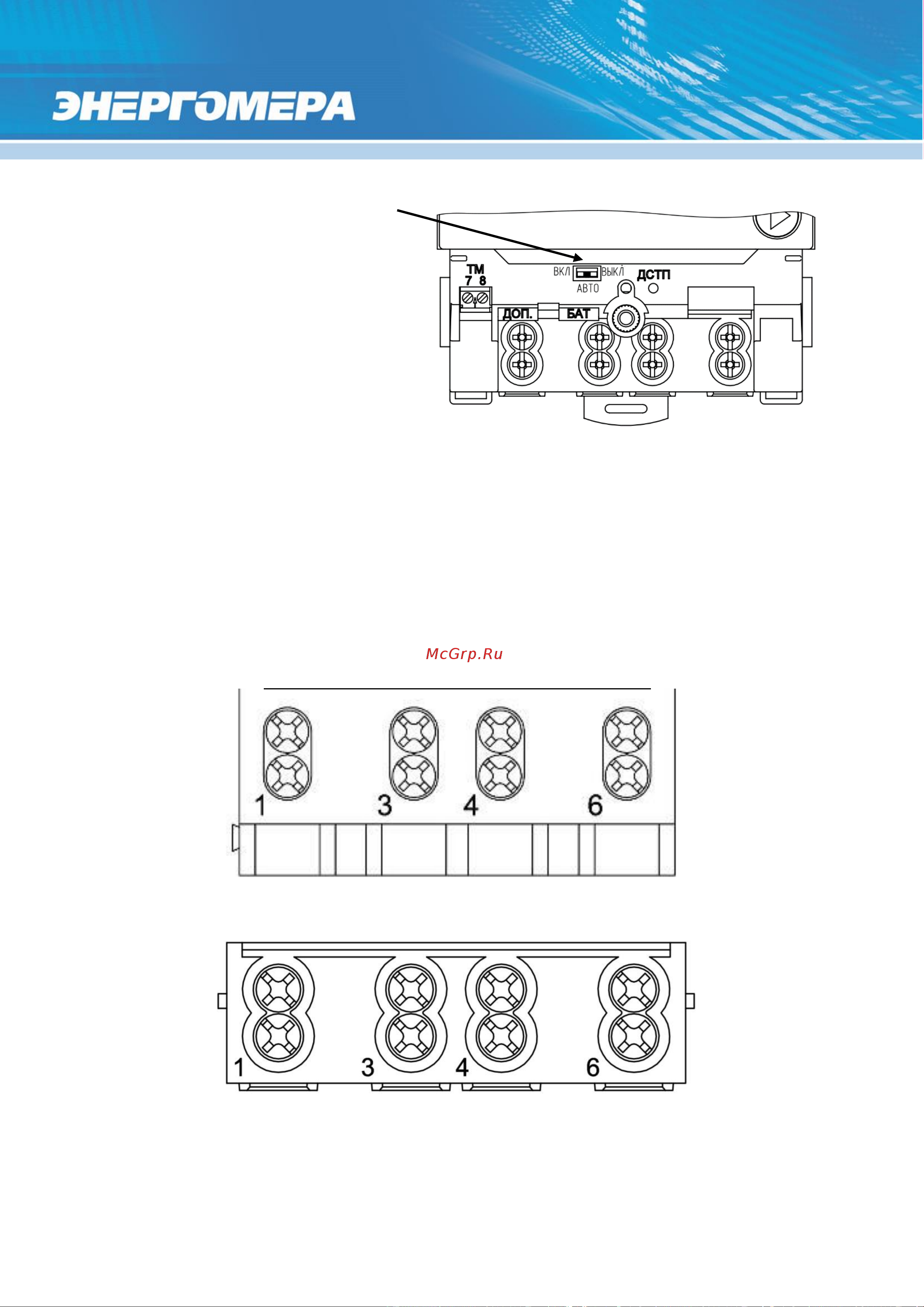

б) - Обозначение нумерации контактов счетчика СЕ207 R7

Рисунок 7 – Обозначение контактов счетчика СЕ207

а) - нумерация клеммной колодки счетчика СЕ207 S7

б) - нумерация клеммной колодки счетчика СЕ207 R7

Рисунок 8 – Нумерация клеммной колодки счетчика СЕ207

Переключатель реле

управления нагрузки
