Подключение импульсных выходов.

Электрический выход реализован на транзисторах с "открытым" коллек-

тором и предназначены для коммутации напряжения постоянного тока. Номи-

нальное напряжение питания (10  2) В, максимально допустимое 24 В.

Величина коммутируемого номинального тока равна (10  1) мА, макси-

мально допустимая 30 мА. Выходы могут быть использованы в качестве основ-

ного передающего выходного устройства с параметрами по

ГОСТ 31818.11- 2012, ГОСТ 31819.21- 2012 (ГОСТ 31819.22-2012).

По умолчанию ТМ формирует импульсы, пропорциональные потреблен-

ной и отпущенной активной энергиям («A+» и «A-»). Выходы могут быть пере-

конфигурированы на формирование импульсов пропорциональных отдель-

ному виду учитываемой энергии или в качестве реле (подробно см. п. 6.8).

Для обеспечения функционирования импульсных выходов необходимо

подать питающее напряжение постоянного тока по схеме, приведенной на ри-

сунке 9, см. ниже:

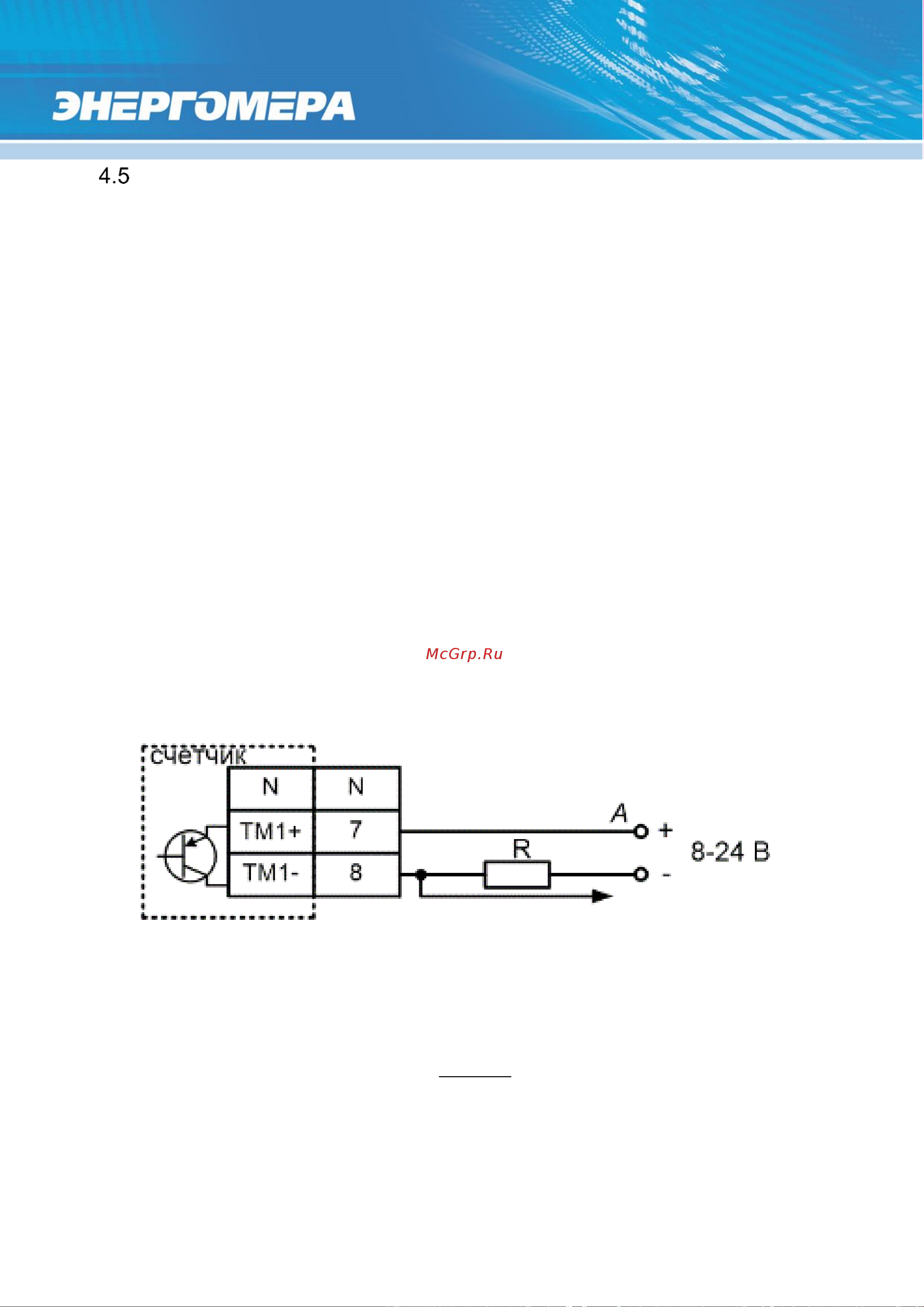

Рисунок 9 – Схема подключения импульсных выходов счетчика

Величина электрического сопротивления R в цепи нагрузки импульсного

выхода определяется по формуле:

01,0

0,2



где U – напряжение питания выхода, В.
