Подключение реле управления нагрузкой

Счетчик СЕ207 с реле управления нагрузкой потребителя (РУН)

подклю-

чается в соответствии со схемой, см.рисунок 10. Встроенное в счетчик реле

обеспечивает разрыв между контактами 1,3.

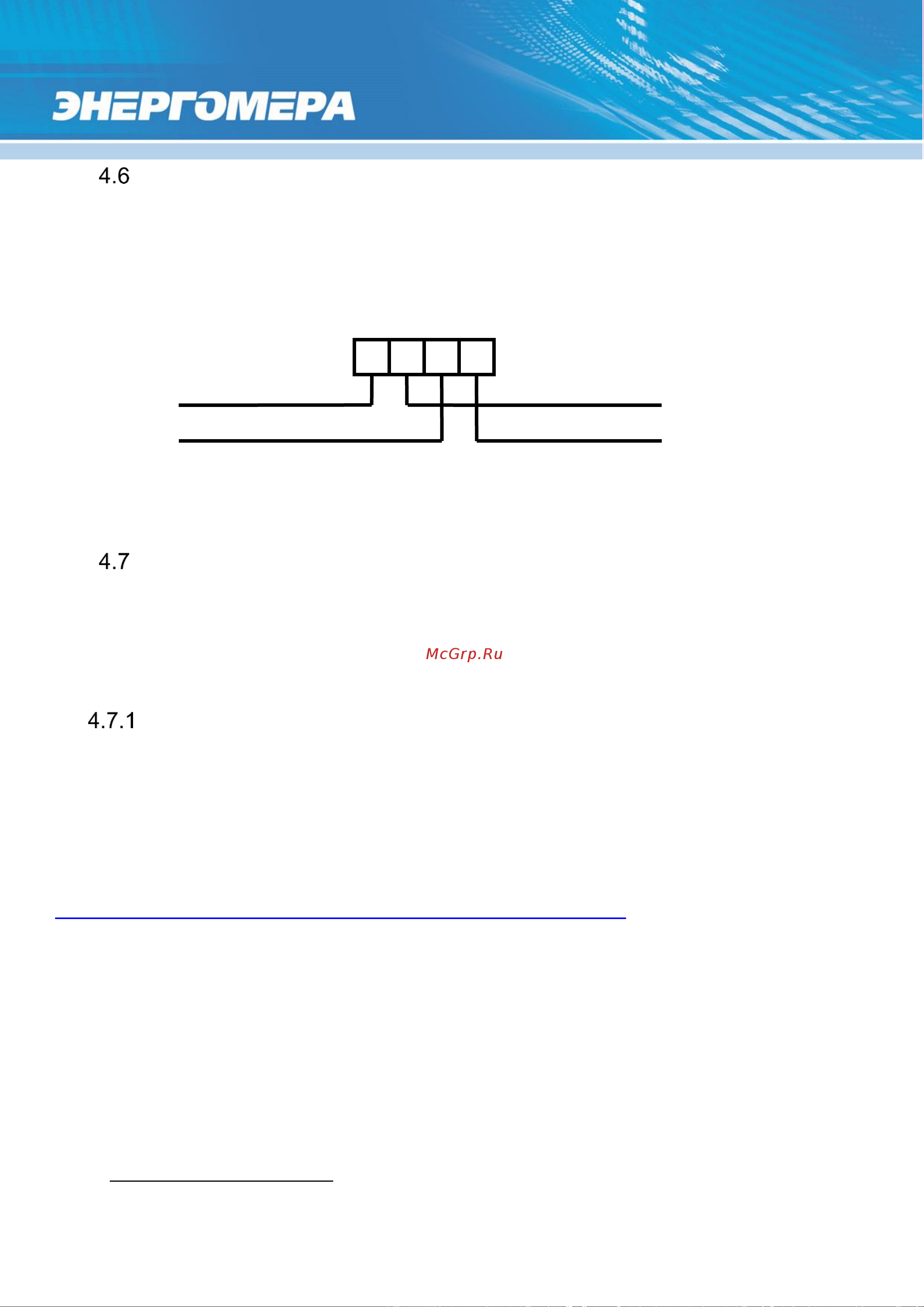

Рисунок 10 – Схема подключения счетчика с реле управления нагрузкой

Подключение интерфейсов счетчика

Счетчик обеспечивает обмен информацией с внешними устройствами об-

работки данных через оптический порт и дополнительные интерфейсы в соот-

ветствии с протоколом СПОДЭС.

Подключение через оптический порт

Оптический порт предназначен для локальной связи счетчика через опти-

ческую головку, соответствующую ГОСТ IEC 61107-2011.

Для обмена информацией по оптическому интерфейсу используется го-

ловка считывающая, соответствующая ГОСТ IEC 61107-2011

http://www.energomera.ru/ru/products/meters/reading-head.

Установить оптическую головку на посадочное место оптопорта счетчика.

Далее см. п. 5.3.1.

Исполнение «Q»

Uг

Uо

Uн

Uо
