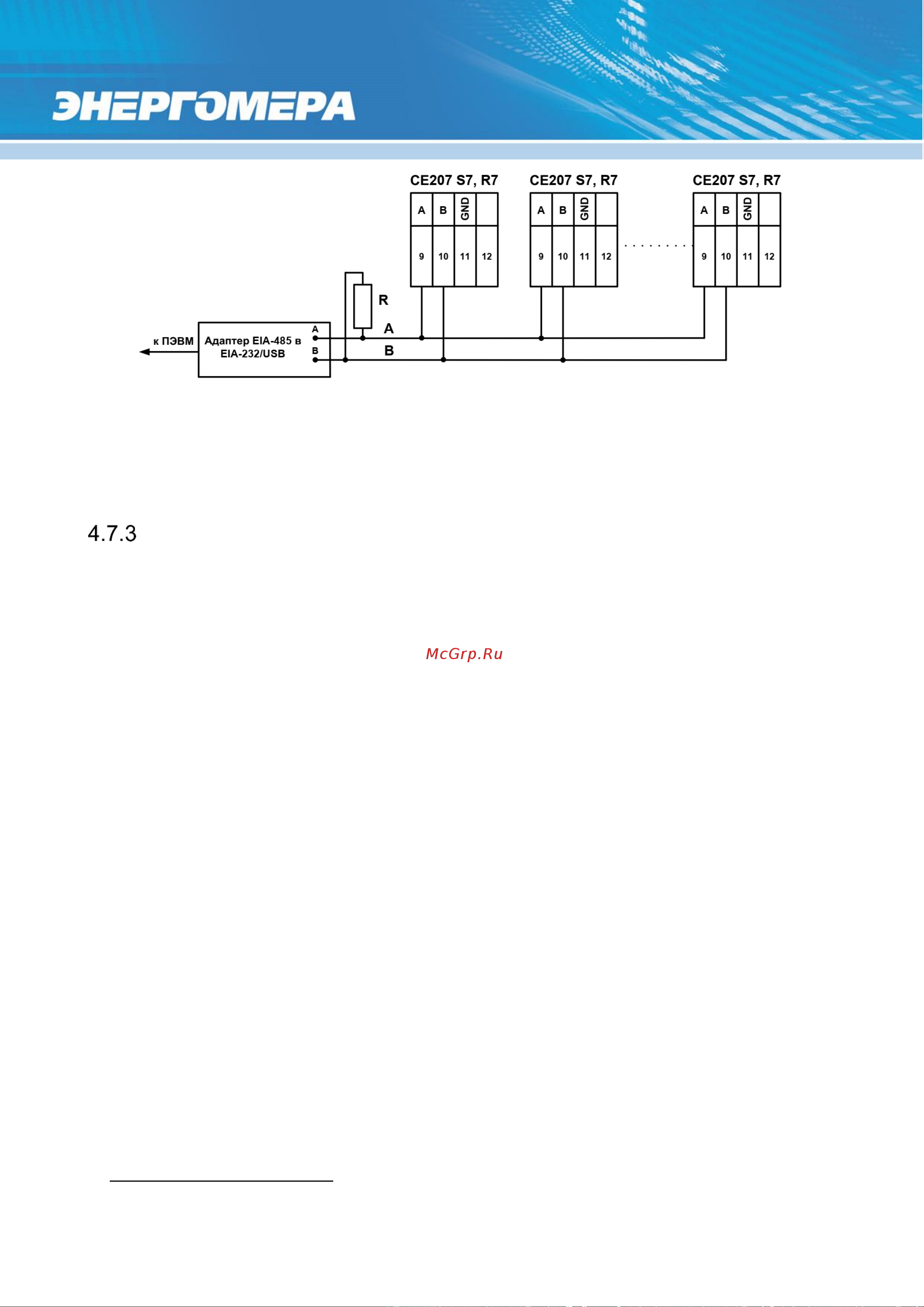

Рисунок 11 – Схемы подключения счетчиков СЕ207 с интерфейсом EIA-485 через

внешний адаптер EIA-485/EIA-232, EIA-485/USB к ПЭВМ

Примечание: Резисторы растяжек (+R) и (–R) (номиналом 100 кОм) установлены в счетчик

и всегда подключены к линиям A и B соответственно.

R – резистор, терминатор с номиналом, равным волновому сопротивлению кабеля.

Интерфейс PLC

Модуль PLC предназначен для реализации канала связи в системе передачи

данных по электрическим сетям переменного тока напряжением 230 В.

Позволяет организовать передачу данных в сетях с Mesh-технологией в со-

ответствии с международным стандартом G3-PLC ITU-T G.9903.

Технические данные:

- Частотный диапазон CENELEC A (36 несущих с возможностью их настройки

в каждом устройстве);

- Модуляция OFDM (ROBO, DBPSK, DQPSK, D8PSK с возможностью

настройки модуляции в каждом устройстве).

Подключение линий передачи информации с PLC-модема

счетчика

СЕ207 осуществляется с вывода фазы (контакт 1) и нейтрали (контакт 4), см.

рисунок 6.

Далее см. п. 5.3.1

Исполнение «P».
