5.3.3.3.9 После выбора нового СОМ-порта необходимо дождаться сооб-

щения в строке статуса (см. рисунок 14) о том, что открыт именно выбранный

СОМ-порт (ожидание 1-3 сек.).

5.3.3.3.10 Отключить питание счетчика.

5.3.3.3.11 Для счетчиков СЕ207 подключить переходной кабель адаптера

к контактам 9, 10 счетчика и к интерфейсу EIA-232/USB ПЭВМ.

Примечание: Радиомодули СЕ831М03.03 и СЕ831М04.03 конфигурируются в составе со-

бранного счетчика посредством встроенного технологического интерфейса EIA-485, имею-

щего выводы на контакты 9 (А), 10 (В) счетчика и подключаемого через адаптер EIA-

485/EIA- 232 к COM-порту ЭВМ и технологического ПО CE831M0x Frequency Cahanger.

5.3.3.3.12 Подать питание на счетчик, при этом в строке статуса должна

появиться надпись «Модуль найден» (см. рисунок 15). В случае если модуль

не найден, проверить правильность подключения модуля к ПК, отключить пи-

тание счетчика и повторно подать.

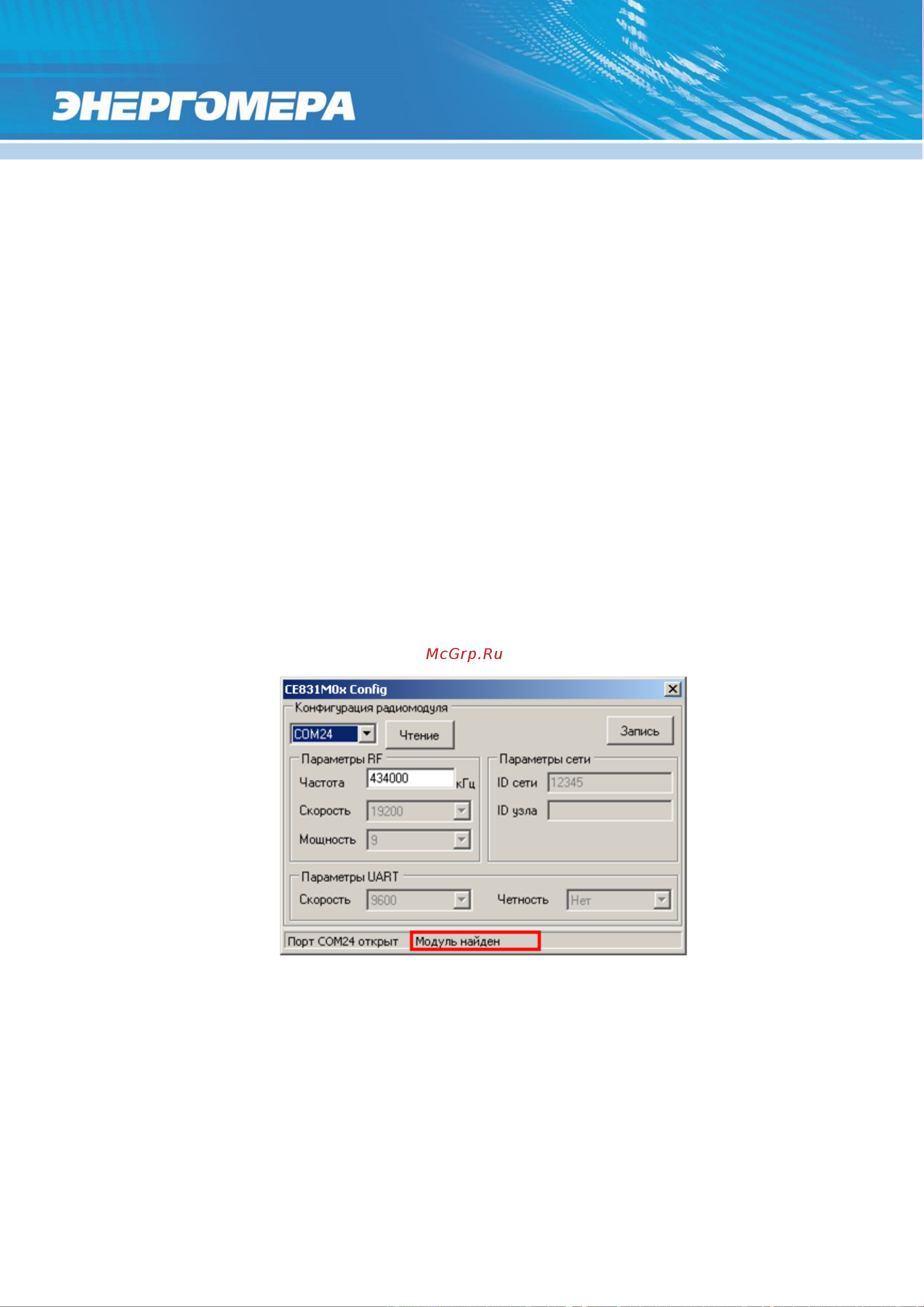

Рисунок 15 – Строка статуса после установления связи с радиомодулем

5.3.3.3.13 После того, как связь с радиомодулем счетчика установлена,

частоту радиоканала радиомодуля можно изменить (если требуется). Для

этого необходимо ввести новое значение частоты в соответствующее поле

ввода (см. рисунок 15).

Примечание: Значение частоты должно быть в пределах 418000 – 455000 кГц.
