ток в фазном и нулевом проводе;

напряжение в фазном и нулевом проводе;

угла между током и напряжением в фазном проводе;

коэффициент мощности в фазном и нулевом проводе;

активной, реактивной, полной мощности в фазном и нулевом проводе;

дифференциальный ток.

Суммарные значения активной, реактивной мощности определя-

ются как абсолютная сумма значений по фазам.

При отсутствии одного из фазных напряжений, соответствующие

ему междуфазные напряжения отображаются равными нулю.

Для просмотра параметров сети на ЖКИ необходимо зайти в

группу 3 и группу 4 (см. рисунок 33):

На ЖКИ выводятся:

Активная мощность – по фазе и нулевом проводе;

Реактивная мощность – по фазе и нулевом проводе;

Полная мощность – по фазе и нулевом проводе;

Действующее напряжение – по фазе и нулевом проводе;

Действующий ток – в фазном и нулевом проводе;

Частота напряжения питающей сети.

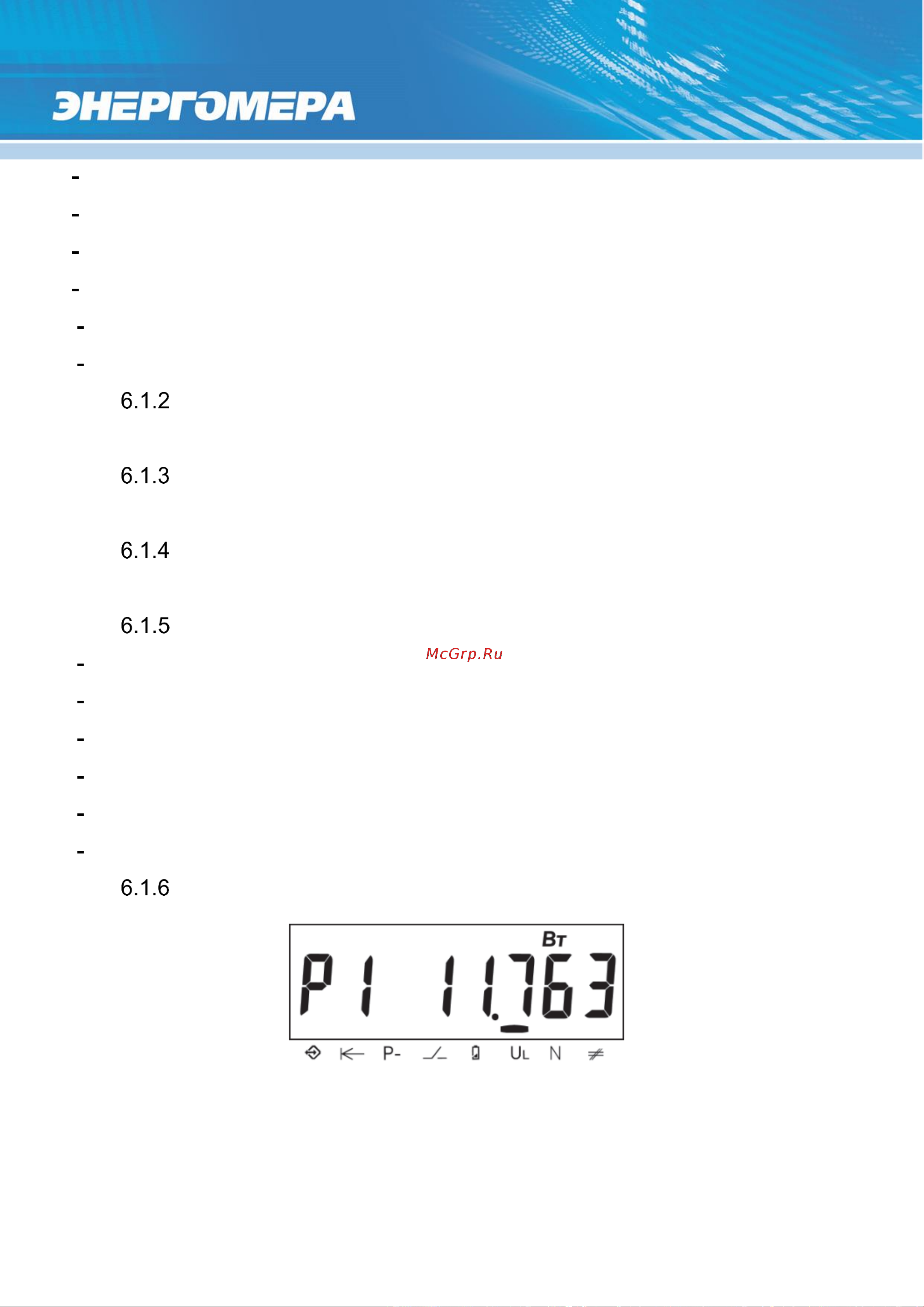

Общий вид окна вывода параметров сети приведен на рисунке 37

Рисунок 37 – Активная мощность по фазе.

На ЖКИ в группе 4 отображен идентификатор выведенного параметра:

P1 – активная мощность по фазе.
