шений в текущем расчетном периоде (месяце) можно прочитать в группе «Жур-

налы событий → Журналы качества электроэнергии → Длительность нару-

шений за расчётный период (месяц)».

Настройка параметров для измерения качества электроэнергии выполня-

ется во вкладке «Конфигурация → Контроль качества электроэнергии»

(см.рисунок 49).

Положительное и отрицательное отклонение напряже-

ния.

Отклонение напряжения для фазы X характеризуется двумя ПКЭ:

отрицательное δU

(−)x

и положительное δU

(+)x

отклонения от номинального/со-

гласованного значения напряжения (U

) электропитания в точке передачи элек-

трической энергии, %.

Параметр U

– это опорное напряжение - параметр («Согласован-

ное напряжение U

опор

, В», см. рисунок 49) настраиваемый пользователем (со-

гласно ГОСТ 30804.4.30-2013 это напряжение, равное стандартному номи-

нальному напряжению U

nom

или напряжению согласно договорным условиям

). Параметр доступен для чтения и записи по интерфейсам в разделе «Кон-

фигурация → Контроль качества электроэнергии».

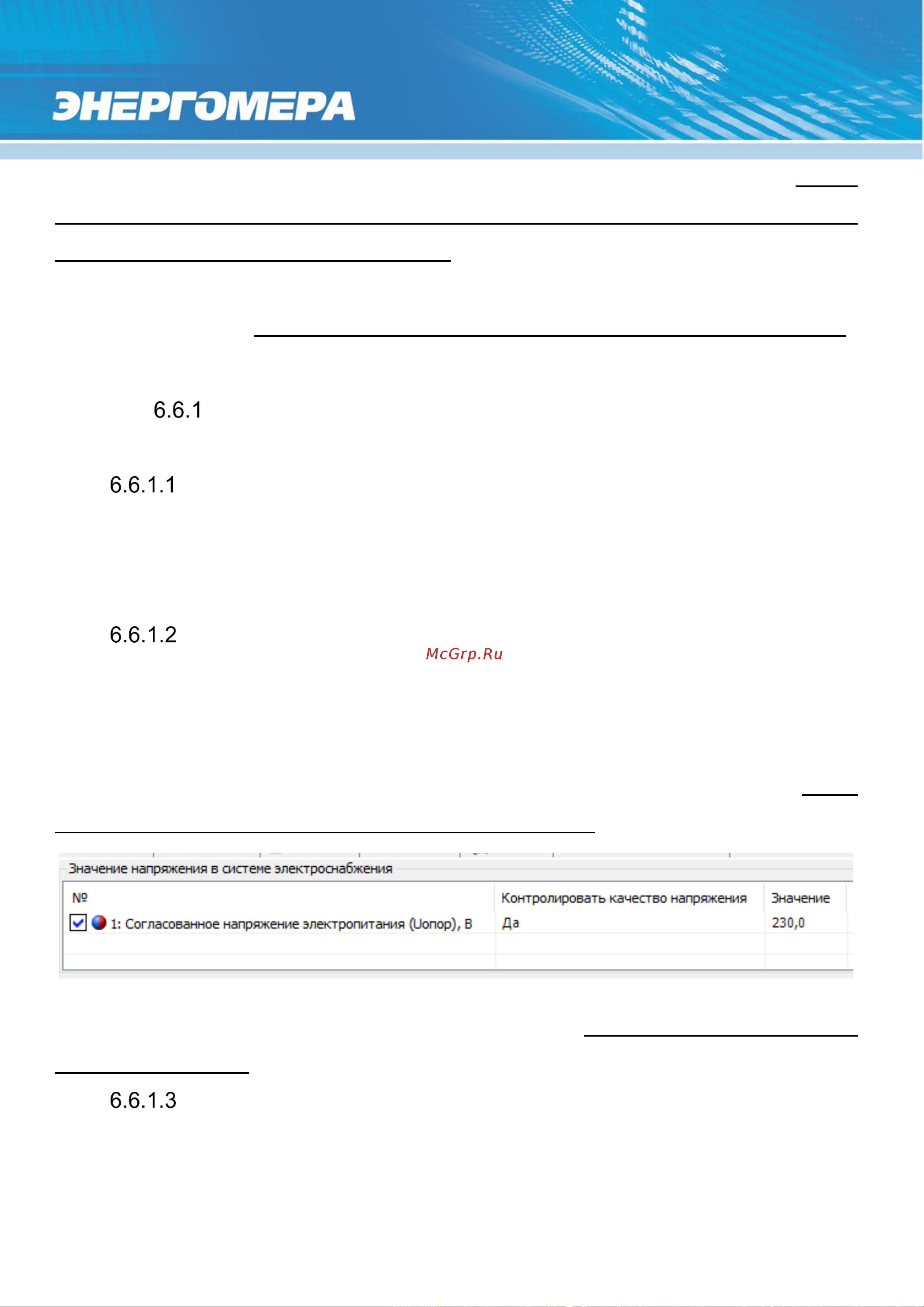

Рисунок 49 – Настройка параметра «Опорное напряжение»

Факт записи параметра фиксируется в журнале «Программирование пара-

метров счетчика» (см. п. 6.17).

В электрических сетях низкого напряжения стандартное номиналь-

ное напряжение электропитания U

nom

равно 220 В (между фазным и нейтраль-

ным проводниками для однофазных и четырехпроводных трехфазных систем).
