Максимальный продолжительный ток Imax в

течение 10 мин, А

80 80

Максимальная мощность нагрузки, кВт 14,5 25.2

3. ПОРЯДОК РАБОТЫ

3.1. Установите прибор на DIN-рейку.

3.2. Подключите провода в соответствии со схемой на устройстве. Се-

чение проводов должно соответствовать максимальному току нагрузки.

Для защиты от короткого замыкания перед прибором необходимо уста-

новить автоматический выключатель с током отключения в соответствии

с током ограничения реле. При использовании многожильного провода,

необходимо применять кабельные наконечники, чтобы не повредить жилы

при обжатии винтом в клемме.

3.3. Произведите настройку прибора (см. п. 7 «Структура меню и на-

стройка параметров»).

3.4. Прибор готов к работе. После подачи питания начнется отсчет

времени задержки включения реле, по истечении которого реле замкнется,

загорится синий индикатор (п.3 рис. 2).

3.5. Для ручного отключения нагрузки от источника питания нажмите и

удерживайте кнопку SET. После отключения нагрузки индикатор (п.3 рис. 2)

погаснет. Для ручного возобновления подачи питания на нагрузку нажмите

и удерживайте кнопку SET.

3.6. При возникновении аварийной ситуации на лицевой панели прибо-

ра загораются соответствующие индикаторы.

Схема подключения питания

Схема подключения нагрузки

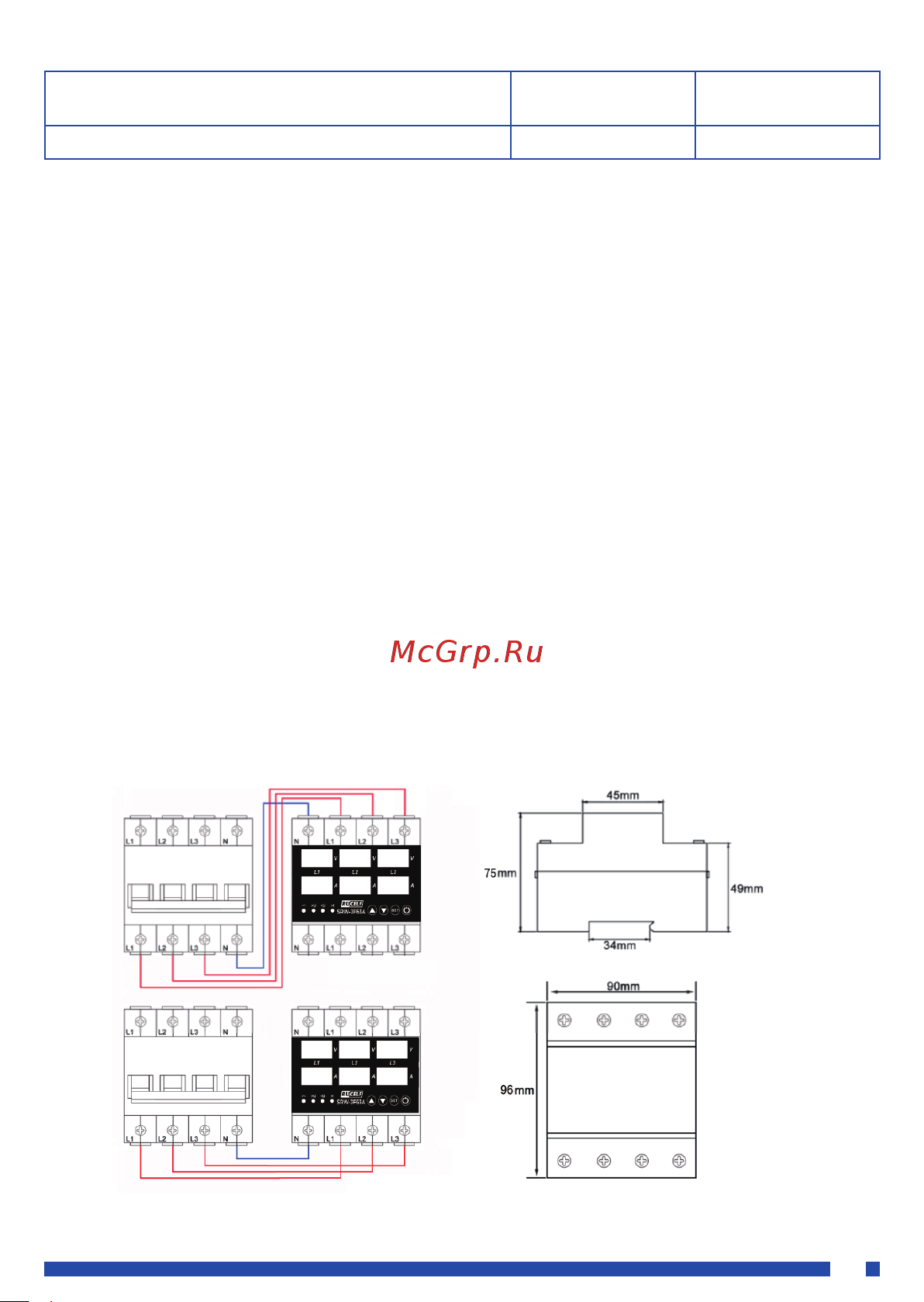

Рис. 1 – Схема подключения и габаритные размеры
