ИНДИКАЦИЯ И ОРГАНЫ УПРАВЛЕНИЯ

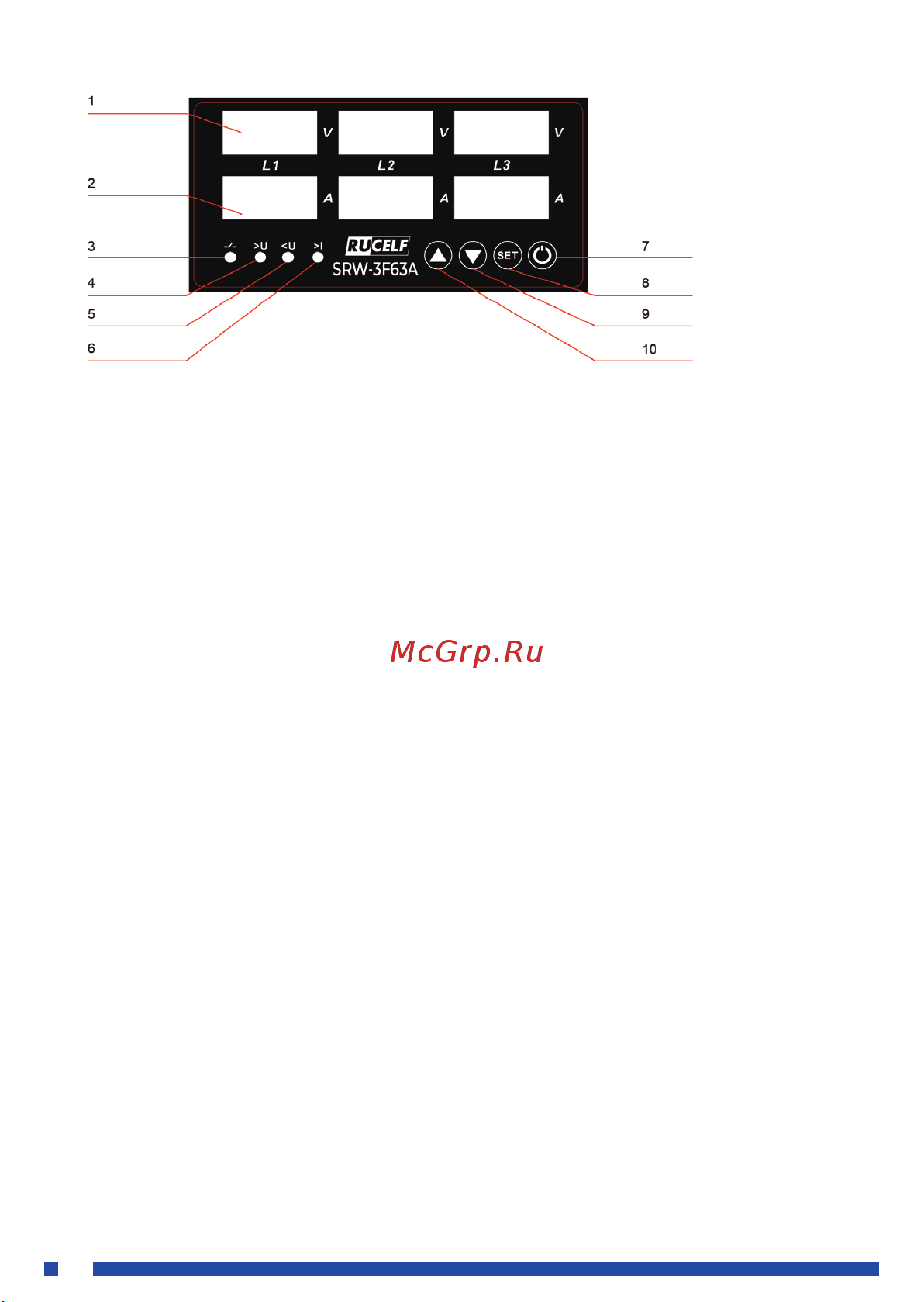

Рис. 2 – Индикация и органы управления

1. Индикация напряжения L1 L2 L3

2. Индикация тока L1 L2 L3

3. Индикация состояния питания

4. Аварийная индикация при перенапряжении

5. Аварийная индикация при пониженном напряжении

6. Аварийная индикация при превышении силы тока

7. Кнопка вкл/выкл

8. Кнопка подтверждения/навигации

9. Кнопка уменьшения значения параметра

10. Кнопка увеличения значения параметра

4. ПРИНЦИП РАБОТЫ

4.1. Контроль напряжения (рис. 3).

4.1.1. При подаче питания на прибор начинается отсчет времени, по

истечении которого реле замкнется.

4.1.2. При превышении напряжением верхнего порога начнется отсчет

времени задержки срабатывания реле, по истечении которого реле разом-

кнется.

4.1.3. Как только значение напряжения опустится ниже значения ги-

стерезиса (зоны возврата), равного U> -5 В, начнется отсчет времени, по

истечении которого реле замкнется.

4.1.4. При падении напряжения ниже нижнего порога по напряжению

начнется отсчет времени задержки срабатывания реле, по истечении ко-

торого реле разомкнется.

4.1.5. Как только значение напряжения поднимется выше значения ги-

стерезиса (зоны возврата), равного U< +5 В, начнется отсчет времени, по

истечении которого реле замкнется.

4. 2. Контроль силы тока (рис. 4).
