4.2.1. При превышении силой тока верхнего порога начнется отсчет

времени задержки срабатывания реле, по истечении которого реле разом-

кнется.

4.2.2. Как только значение силы тока опустится ниже значения верхне-

го порога, начнется отсчет времени, по истечении которого реле замкнется.

4.2.3. Если значение силы тока опустилось ниже верхнего порога до

истечения отсчета времени задержки срабатывания реле, то размыкания

реле и отключения нагрузки от источника питания не произойдет.

4.2.4. При превышении силой тока максимально допустимого значения

63 А реле автоматически разомкнется через 0,1 секунды.

4.3. Контроль асимметрии фаз (рис. 5).

4.3.1. При превышении значением асимметрии заданного порога нач-

нется отсчет времени задержки срабатывания реле, по истечении которого

реле разомкнется.

4.3.2. Как только значение асимметрии опустится ниже значения ги-

стерезиса (зоны возврата), равного Asy-5%, реле замкнется.

4.3.3. Если значение асимметрии опустилось ниже заданного порога

до истечения отсчета времени задержки срабатывания реле, то размыка-

ния реле и отключения нагрузки от источника питания не произойдет.

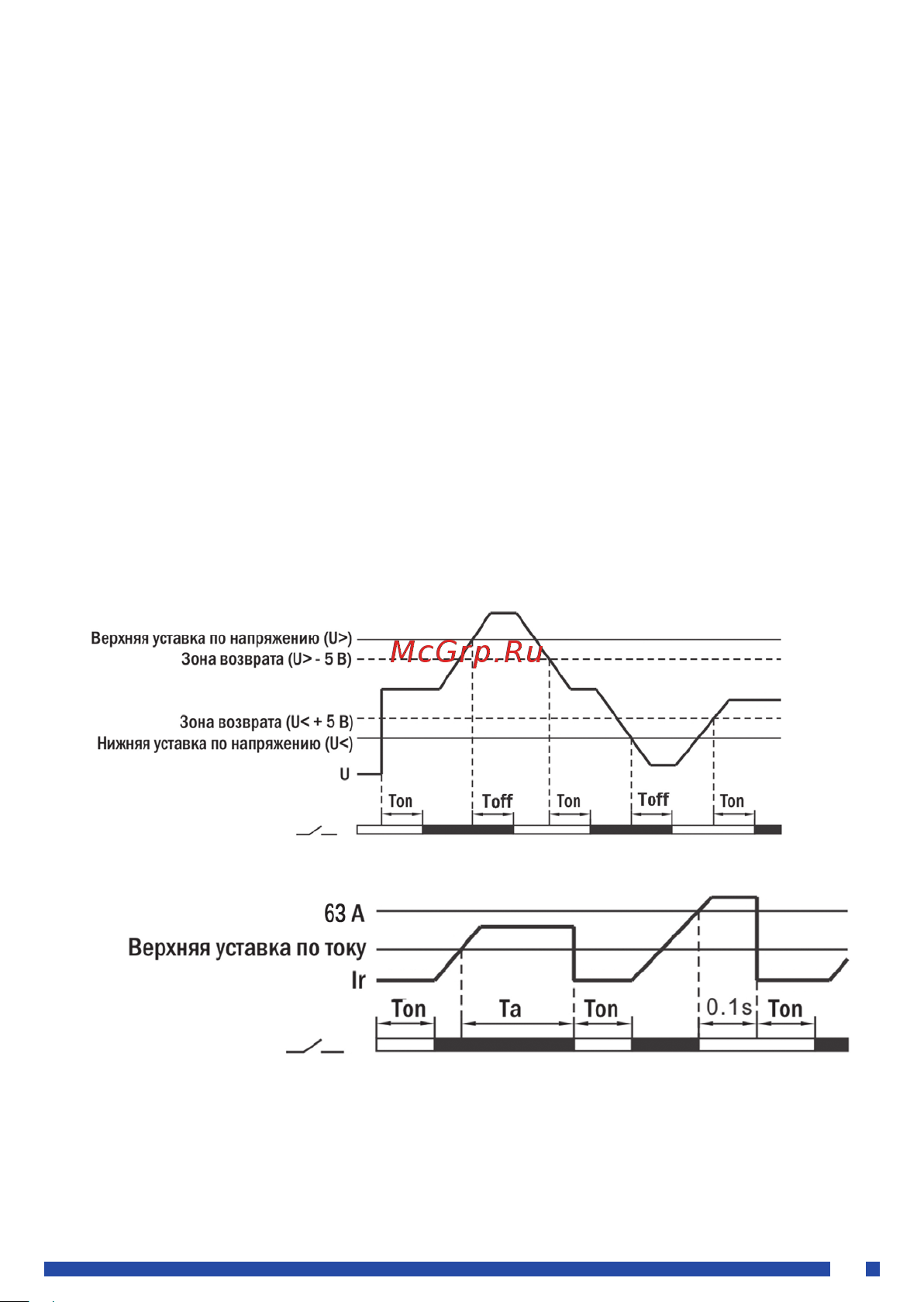

Рис. 3 – Контроль напряжения

Рис. 4 – Контроль силы тока
