WWW.RIVALAUTO.COM

Защита

Кронштейн

Болт М6х25

Болт М8х20

Шайба 6

Шайба 8

Хомут-пластиковый

1 шт.

2 шт.

4 шт.

2 шт.

4 шт.

2 шт.

333.0605.1

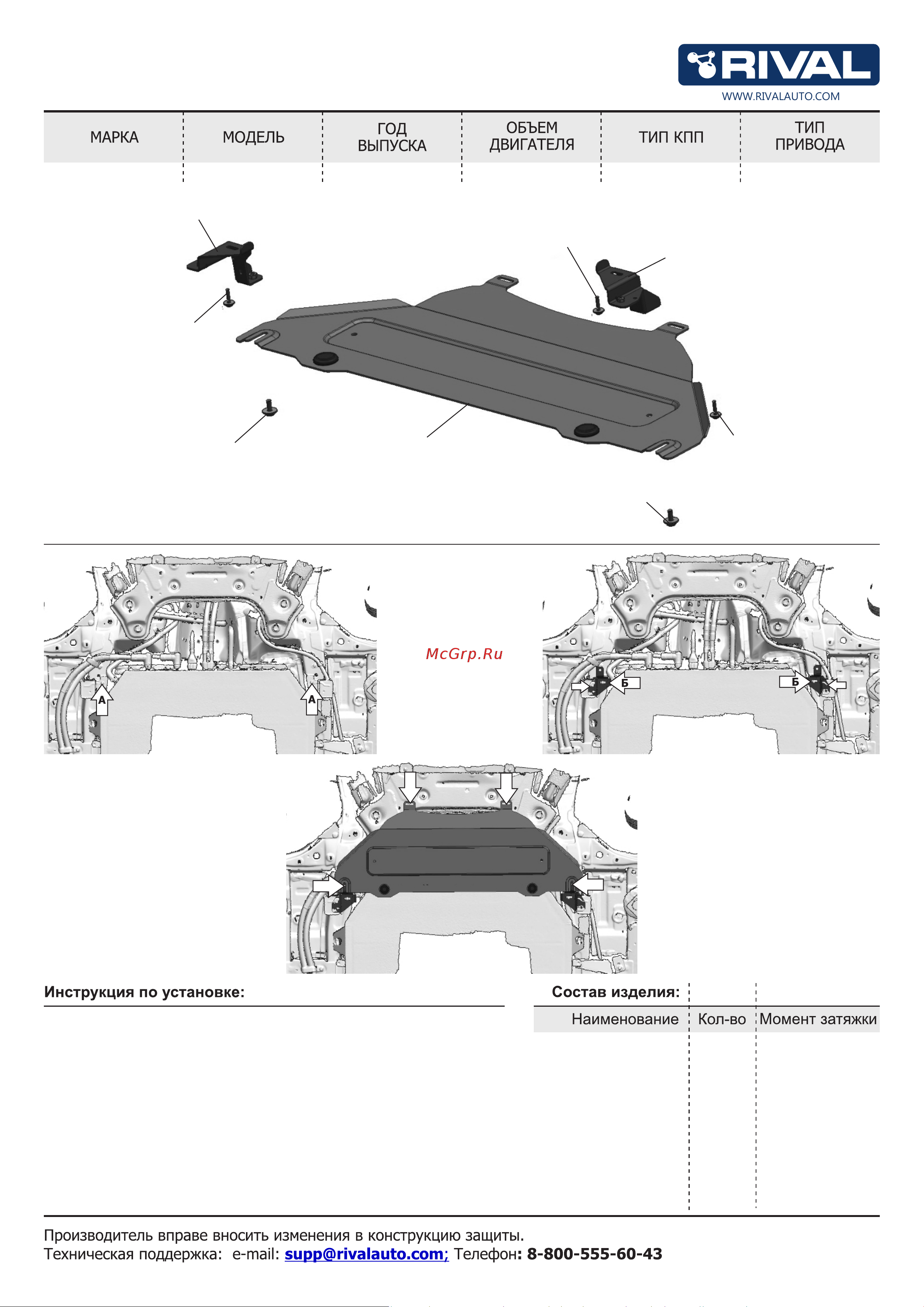

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА ПЕРЕДНЕЙ КРОМКИ АКБ

9 Нм

24 Нм

1. Снять штатный пыльник.

2. Снять кронштейны в позициях (А).

3. Установить кронштейны защиты, закрепить болтами М6х25 с шайбами 6 к штатным

резьбовым отверстиям в позиция (Б).

4. Закрепить провода к кронштейнам хомутами в позициях (В).

5. Временно установить пыльник. Разметить отверстия напротив крепежных точек на

кронштейнах. Снять пыльник.

6. Сделать отверстия D=30мм в пыльнике.

7. Установить штатный пыльник.

8. Вкрутить на несколько оборотов болты М8х20 с шайбами 8 в кронштейны в позициях (Г).

9. Установить защиту: заднюю часть завести на установленные болты М8 в

позициях (Г), переднюю часть закрепить болтами М6х25 с шайбами 6 к штатным резьбовым

отверстиям в позициях (Д).

10. Затянуть все резьбовые соединения с необходимым усилием. Использование

пневмоинструмента запрещено.

EVOLUTE I-JOY 2022- -

ПЕРЕДНИЙ

Защита

Болт 6х25

Шайба 6

Кронштейн

Болт 6х25

Шайба 6

Болт 6х25

Шайба 6

Болт 8х20

Шайба 8

Болт 8х20

Шайба 8
