9

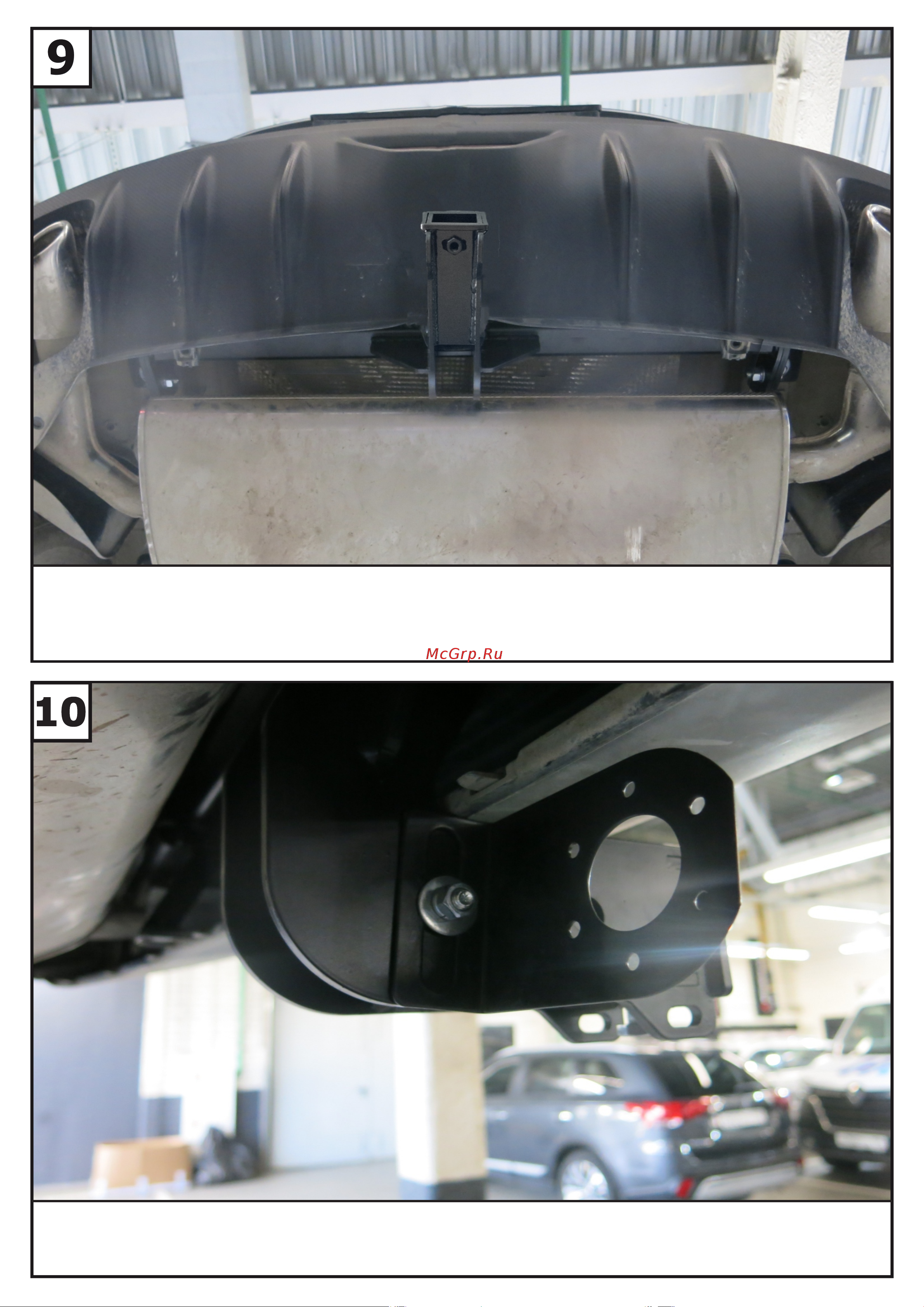

Отрегулировать положение ТСУ относительно центра автомобиля и затянуть все резьбовые
соединения — сначала балку с кронштейнами, затем кронштейны с лонжеронами
автомобиля. Моменты затяжки: М10=47 Нм, М12=81 Нм.
Установить кронштейн под розетку (8) на балку (1) с помощью болта М8х80 (10),
шайбы 8 (17), шайбы 8 пружинной (16), шайбы 8 увел. (18) и гайки М8 (13).
Установить переходник (4), закрепив с помощью штифта (6) и шплинта (7). Зафиксировать
переходник болтом М10х20 (11) - фиксацию использовать только без нагрузки. Установить
на переходник шар (5), закрепив гайкой М24 (24) с шайбой 24 пружинной (25).
Установить кронштейн под розетку (8) на балку (1) с помощью болта М8х80 (10),
шайбы 8 (17), шайбы 8 пружинной (16), шайбы 8 увел. (18) и гайки М8 (13).
Отрегулировать положение ТСУ относительно центра автомобиля и затянуть все резьбовые
соединения — сначала балку с кронштейнами, затем кронштейны с лонжеронами
автомобиля. Моменты затяжки: М10=47 Нм, М12=81 Нм.
